二、圆锥齿轮

由于圆锥齿轮的轮齿加工在圆锥面上，所以圆锥齿轮在齿宽范围内有大、小端之分。为了计算和制造方便，国家标准规定以大端为准。在圆锥齿轮上，有关的名称和术语有：

齿顶圆锥面（顶锥）、齿根圆锥面（根锥）、分度圆锥面（分锥）、背锥面（背锥）、前锥面（前锥）、分度圆锥角δ、齿高h、齿顶高ha及齿根高hf。

圆锥齿轮的规定画法，与圆柱齿轮基本相同。单个锥齿轮的画法如图7-27所示，一般用主、左视图表示，主视图画成剖视图，在投影为圆的左视图中，用粗实线表示齿轮大端和小端的齿顶圆，用点画线表示大端的分度圆，不画齿根圆。

锥齿轮的啮合画法，主视图画成剖视图，由两齿轮的节圆锥面相切，因此，其节线重合，画成点画线；在啮合区内，应将其中一个齿轮的齿顶线画成粗实线，而将另一个齿轮的齿顶线画成虚线或省略不画，左视图画成外形视图。对标准齿轮来说，节圆锥面和分度圆锥面，节圆和分度圆是一致的。

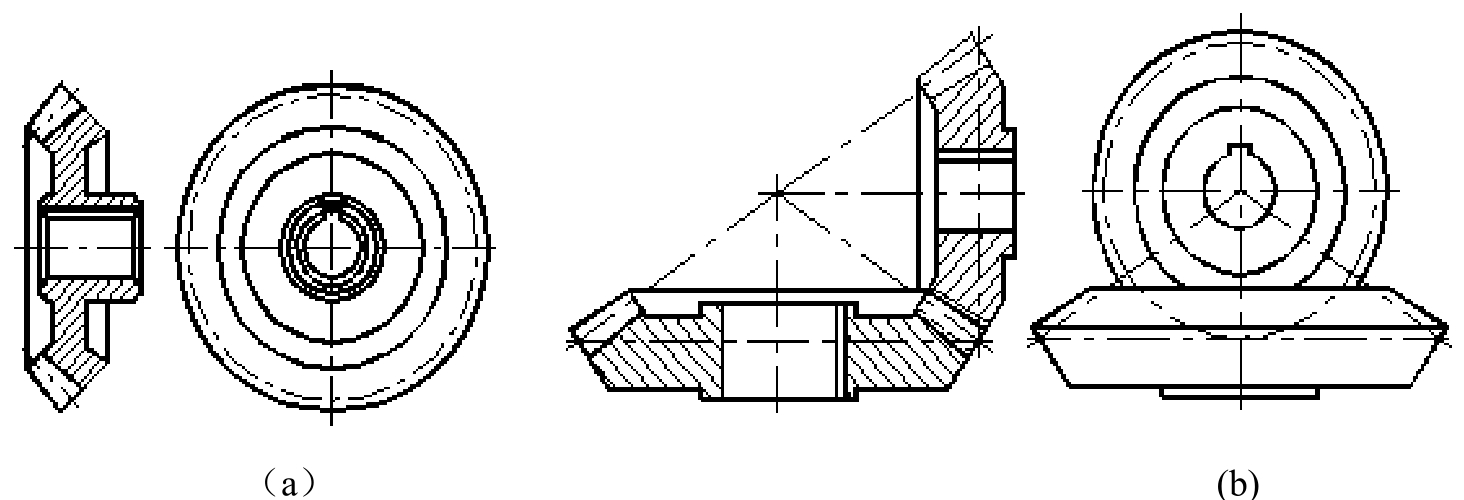

图7-27　圆锥齿轮的规定画法
