一、键连接

1.常用键的种类和标记

为了把轮和轴装在一起，并能同时转动，通常在轮和轴的表面分别加工出键槽，然后把键放入轴的键槽内，再将带键的轴装入轮孔中，这种连接称为键联结，如图7-18所示。

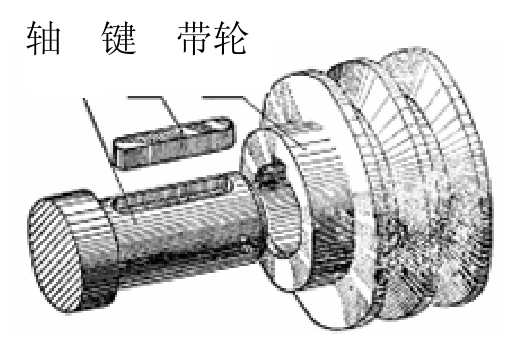

图7-18　键联结

常用的键有普通平键、半圆键和钩头楔键等，如图7-19所示。其中，普通平键最常用。

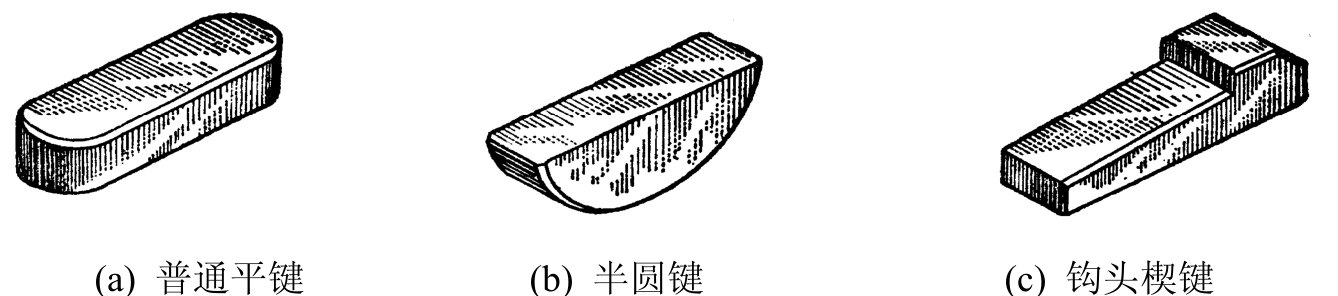

图7-19　常用的键

键一般都是标准件，画图时可根据有关标准查得相应的尺寸及结构。键的形式、标准及标记示例如表7-3所示。

2.普通平键的连接画法

普通平键和半圆键的两个侧面是工作面，上下两底面是非工作面。联结时，键的两侧面与轴和轮毂的键槽侧面相接触，而上底面与轮毂键槽的顶面之间则留有间隙。因此，在其键连接的画法中，键两侧与轮毂键槽应接触，画成一条线，而键的顶面与键槽不接触，画成两条线，如图7-20所示。

由于普通平键的两侧面为工作面，与轴和轮毂的键槽的两侧面接触，所以在图上只画一条线。而键的上、下面为非工作面，上底面与轮毂键槽之间留有一定的间隙，画两条线。如图7-21所示。

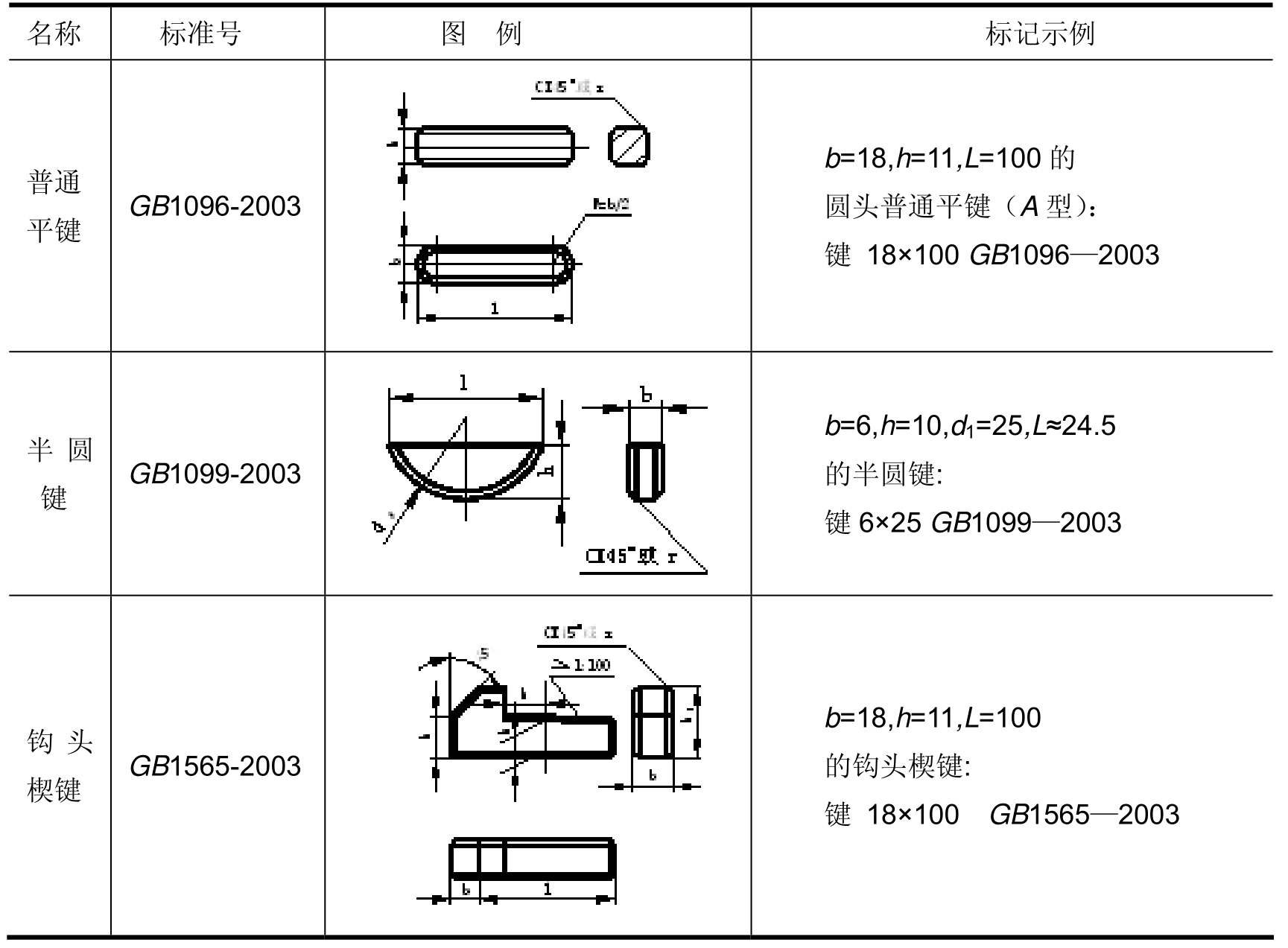

表7-3　键的种类、标准画法及标记

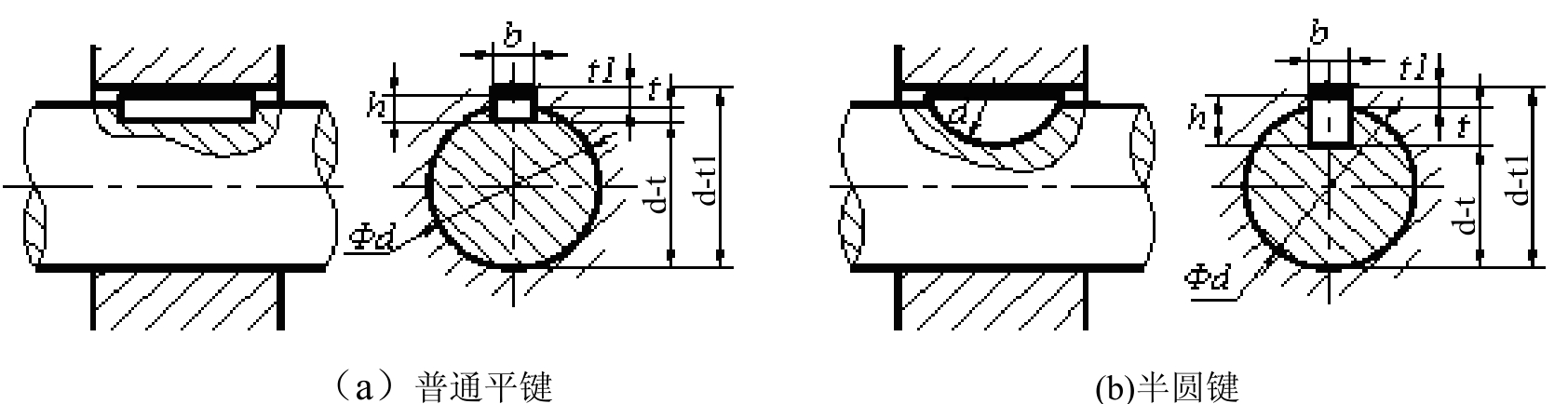

图7-20　平键、半圆键的联结画法

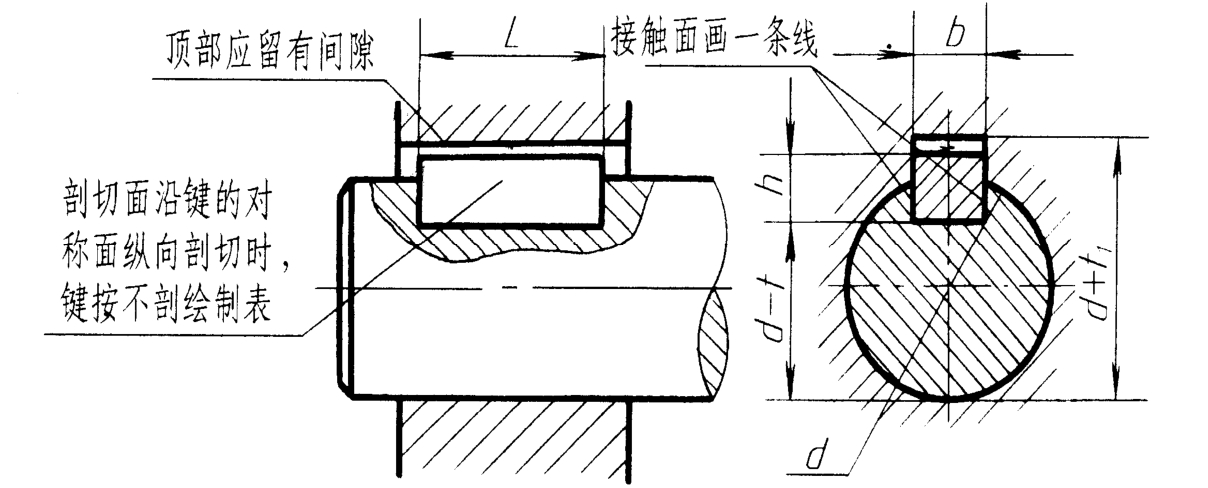

图7-21　普通平键的连接画法
