五、螺纹的标注方法

1.普通螺纹

螺纹代号；公称直径×螺距；旋向；公差带代号；旋合长度代号；如图7-11所示。

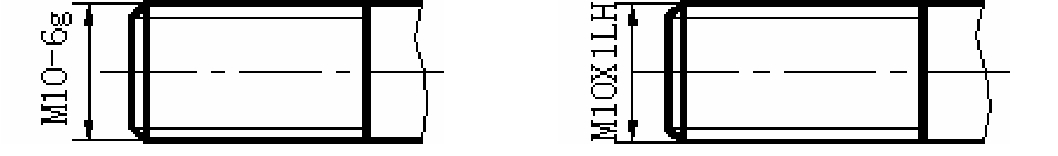

图7-11　普通螺纹的标注

（1）普通螺纹的螺纹代号用字母“M”表示。

（2）普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。公称直径、导程和螺距数值的单位为mm。

（3）右旋螺纹不必标注，左旋螺纹应标注字母“LH”。

（4）公差带代号包括中径公差带代号和顶径公差带代号，由表示公差等级的数字和字母组成，当两者相同时，只标注一个代号，两者不同时，分别标注。大写字母代表内螺纹，小写字母代表外螺纹。

（5）旋合长度分为短、中、长三组，其代号分别是S、N、L。按中等旋合长度考虑时，其旋合代号N可省略。

2.传动螺纹

螺纹代号；公称直径×导程（P螺距）；旋向；中径公差带代号；旋合长度代号；如图7-12所示。

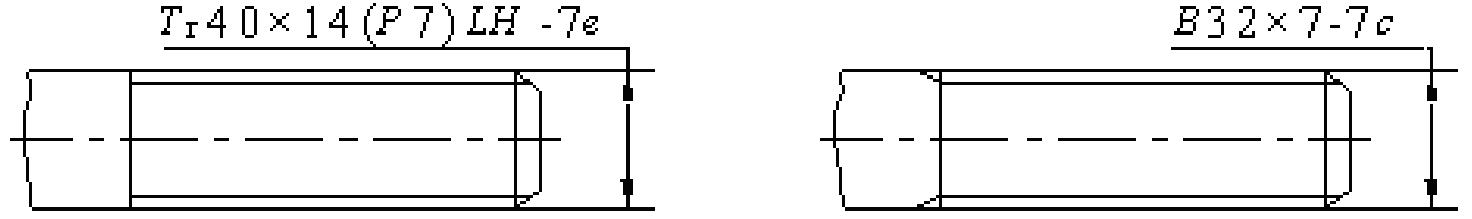

图7-12　传动螺纹的标注

（1）梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母“B”表示。

（2）多线螺纹标注导程与螺距，单线螺纹只标注螺距。

（3）右旋螺纹不标注代号，左旋螺纹标注字母“LH”。

（4）传动螺纹只注中径公差带代号。

（5）旋合长度只注“S”（短）、“L”（长），中等旋合长度代号“N”省略标注。

3.管螺纹

常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。

（1）非螺纹密封管螺纹代号：

螺纹特征代号；尺寸代号；公差等级代号；旋向代号；如图7-13（a）所示。

1）螺纹的标记必须标注在大径的引出线上。管螺纹的尺寸代号并不是指螺纹大径，也不是管螺纹本身任何一个直径，而是管子的通径。

2）旋向代号只注左旋“LH”。

3）非螺纹密封管螺纹的特征代号是G。

4）它的公差等级代号分A、B两个精度等级。外螺纹需注明，内螺纹不注此项代号。

5）右旋螺纹不注旋向代号，左旋螺纹标“LH”。

6）尺寸代码有1/8、1/2等。

（2)螺纹密封管螺纹代号：

螺纹特征代号；尺寸代号×旋向代号；如图7-13（b）所示。

1）螺纹密封管螺纹包括圆锥内螺纹与圆锥外螺纹连接、圆柱内螺纹与圆锥外螺纹的连接。圆锥内螺纹，特征代号是Rc；圆柱内螺纹，特征代号是Rp。圆锥外螺纹特征代号是R。

2）旋向代号只注左旋“LH”。

3）尺寸代码有1/8、1/2、1/4、1等。

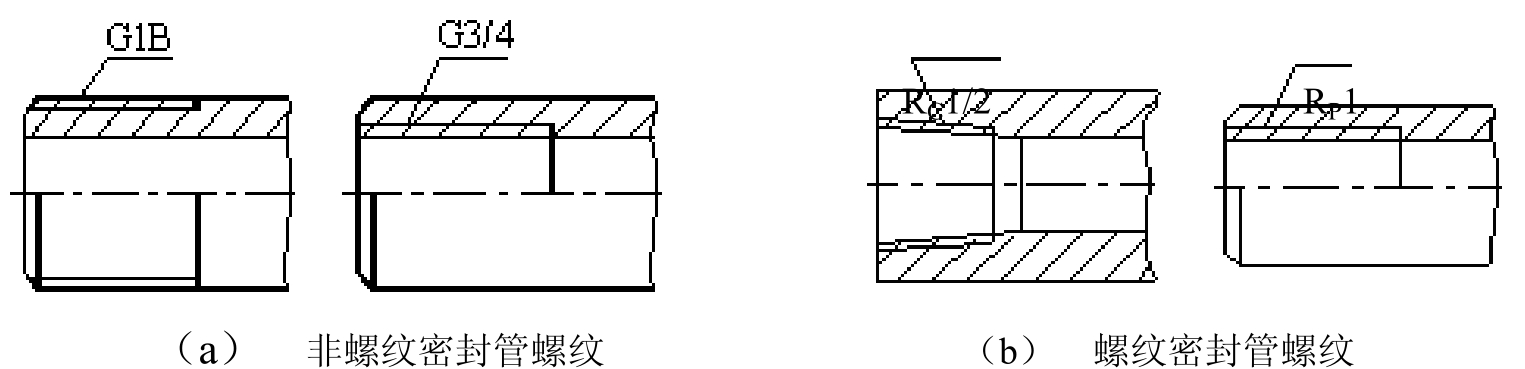

图7-13

另外，图中标注螺纹长度时，均指不包括螺尾在内的有效螺纹长度。否则，应另加说明或按实际需要标注。

现把标准螺纹的标注方法总结如表7-1所示。

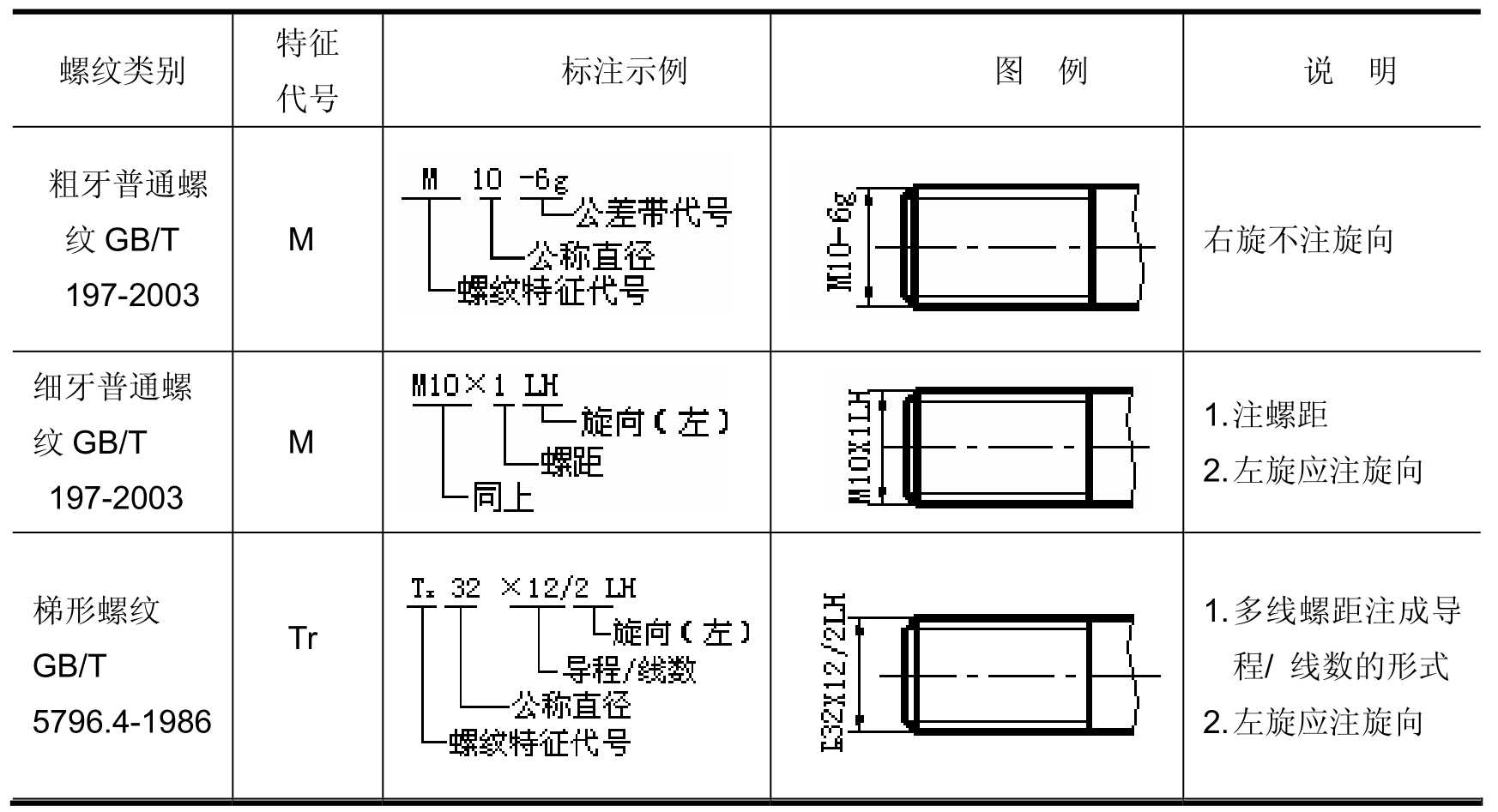

表7-1　标准螺纹的标注方法

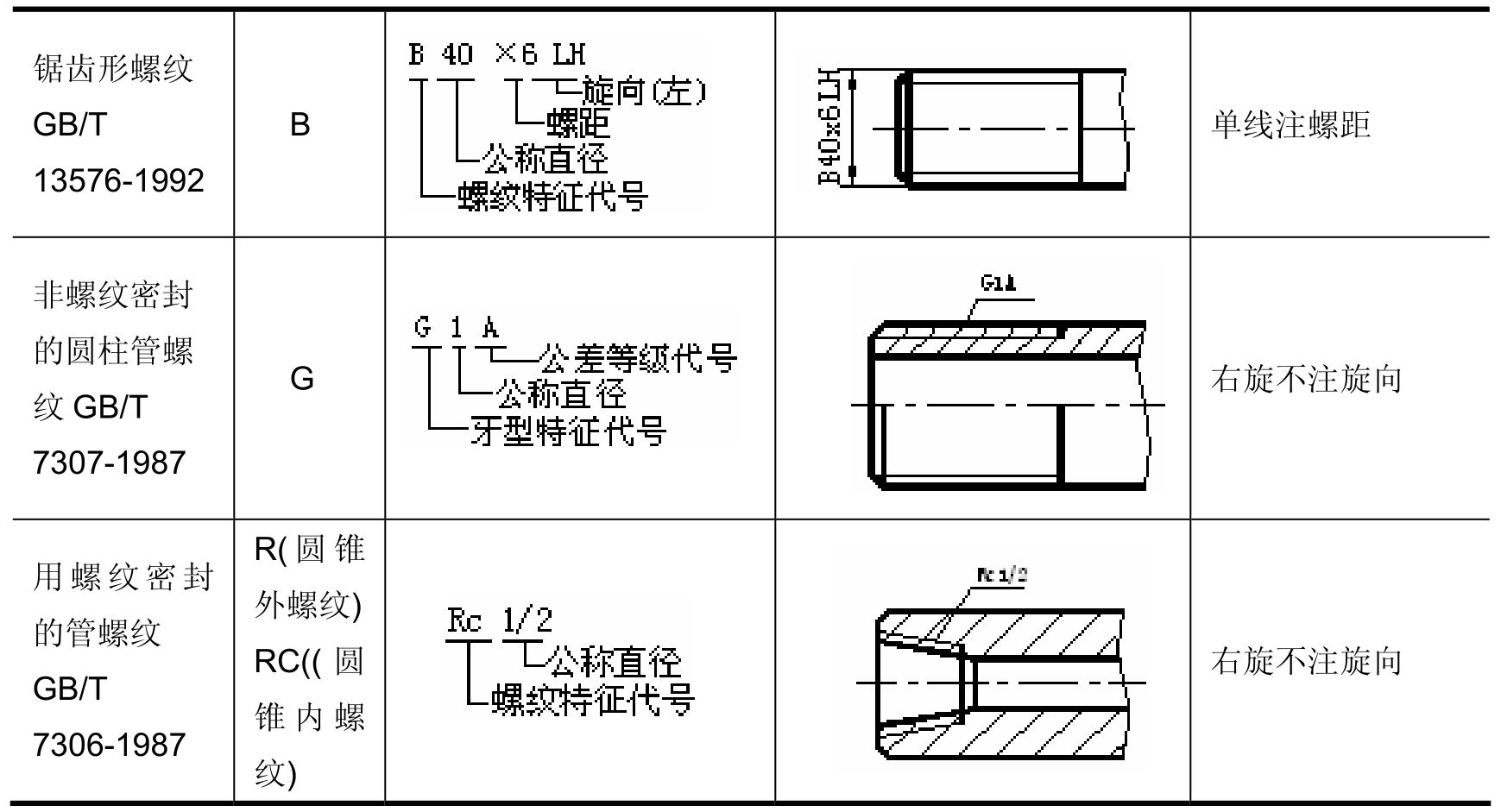

续表

注：1．特征代号和公称直径都必须标注。公称直径一般指螺纹大径，但管螺纹的公称直径指带有外螺纹管子的孔径（单位为英寸）；

2．粗牙普通螺纹和管螺纹的公称直径与螺距一一对应，因此规定不注螺距；

3．细牙普通螺纹、梯形螺纹和锯齿形螺纹，由于同一公称直径可有几种不同的螺距，所以必须注出螺距；

4．单线螺纹和右旋螺纹应用较多，规定不必注明线数和旋向；左旋螺纹应注“LH”。.
