三、螺纹的规定画法

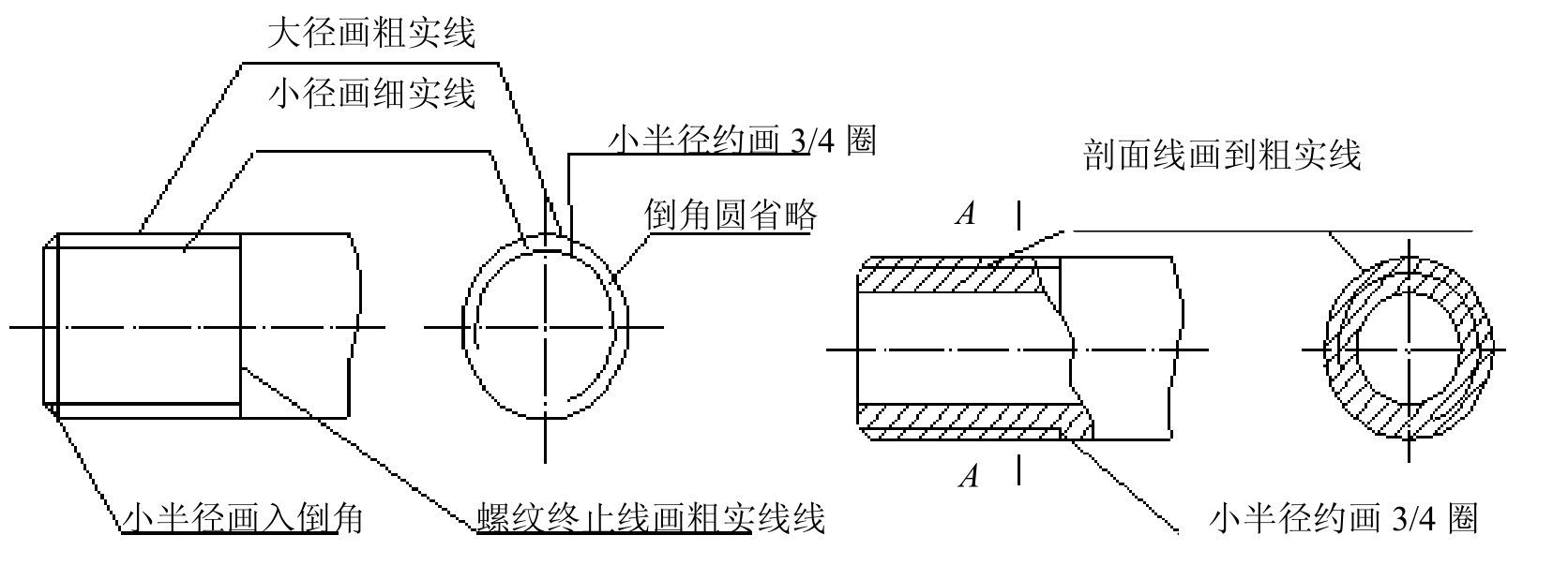

1.外螺纹的画法（如图7-6所示）

图7-6　外螺纹的画法

外螺纹的大径用粗实线表示，小径用细实线表示。螺纹小径按大径的0.85倍绘制。在不反映圆的视图中，小径的细实线应画入倒角内，螺纹终止线用粗实线表示。在反映圆的视图中，表示小径的细实线圆只画约3/4圈，螺杆端面上的倒角圆省略不画。

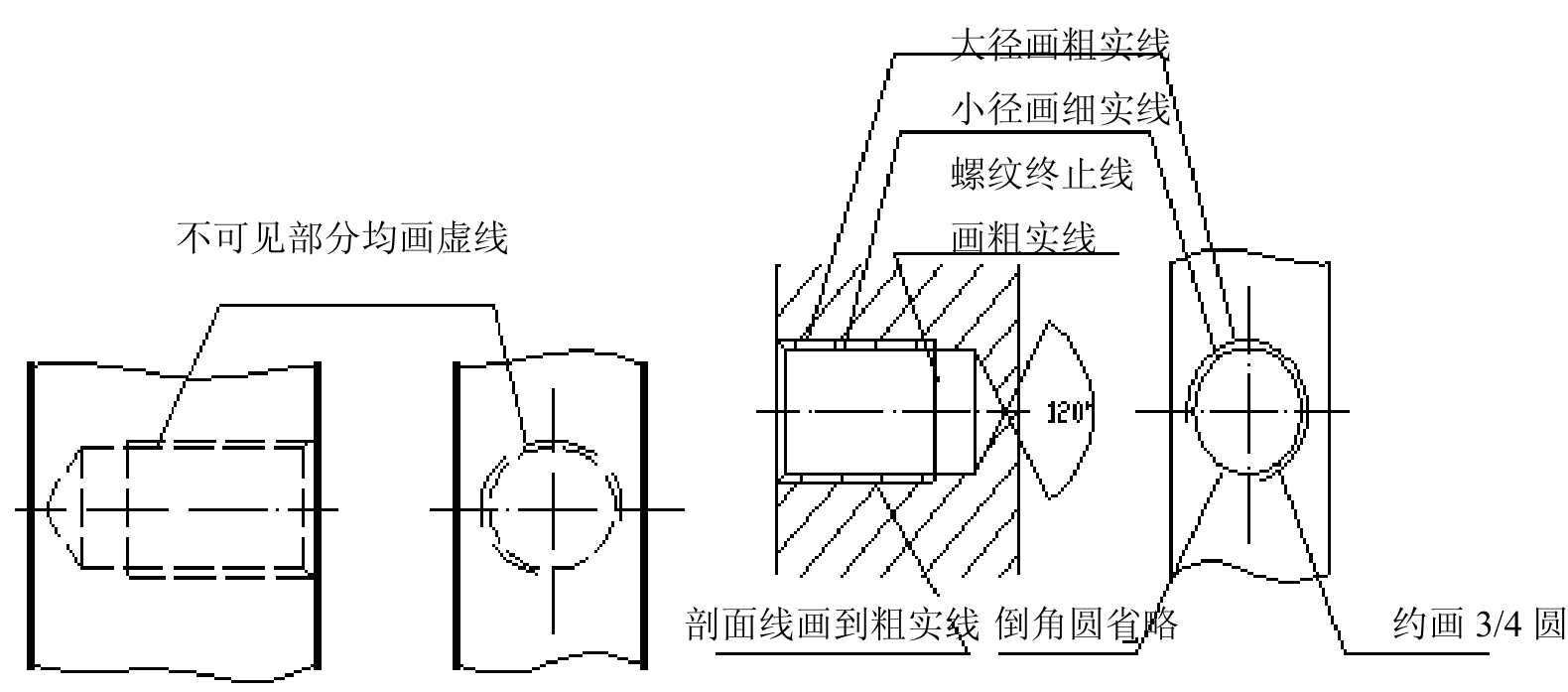

2.内螺纹的画法如图7-7所示

图7-7　内螺纹的画法

内螺纹通常采用剖视图表达，在不反映圆的视图中，大径用细实线表示，小径和螺纹终止线用粗实线表示，且小径取大径的0.85倍，注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制；在反映圆的视图中，大径用约3/4圈的细实线圆弧绘制，孔口倒角圆不画。当螺纹的投影不可见时，所有图线均画成细虚线。

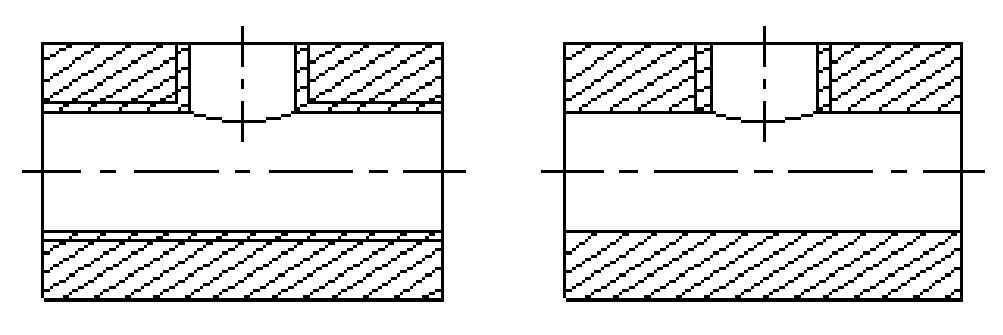

3.螺纹相贯线的画法（如图7-8所示）

图7-8　螺纹相贯线的画法

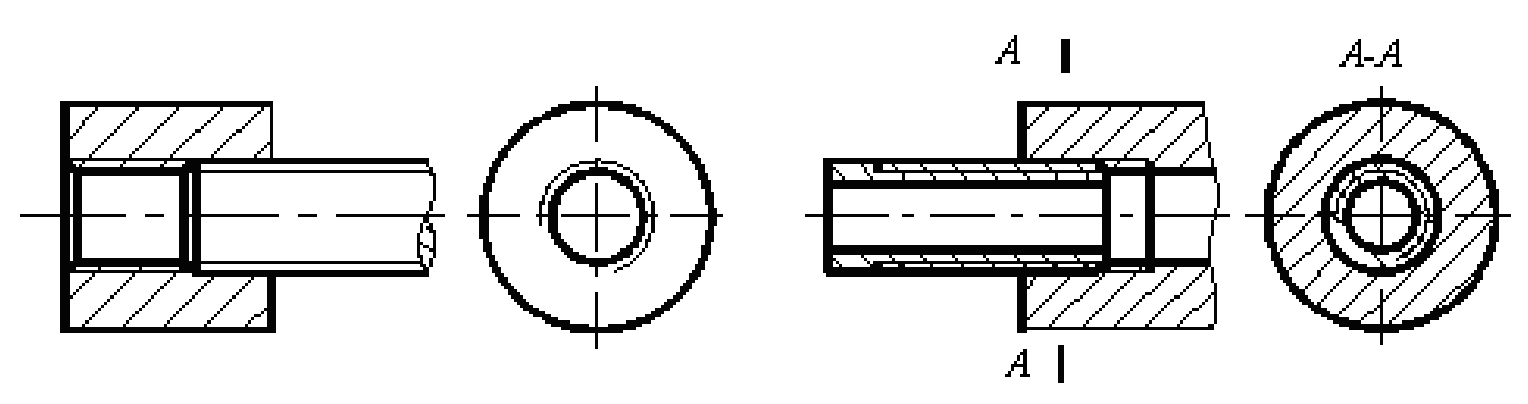

4.内、外螺纹旋合的画法（如图7-9所示）

图7-9　内、外螺纹旋合的画法

只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。
