一、螺纹的形成和基本要素

1.螺纹的形成

一个与圆柱轴线共面的平面图形(三角形、梯形等)绕圆柱面做螺旋运动，得到一圆柱螺旋体，工业上常将螺旋体称为螺纹。制在圆柱体外表面上的螺纹叫外螺纹，制在圆柱体内表面上的螺纹叫内螺纹。

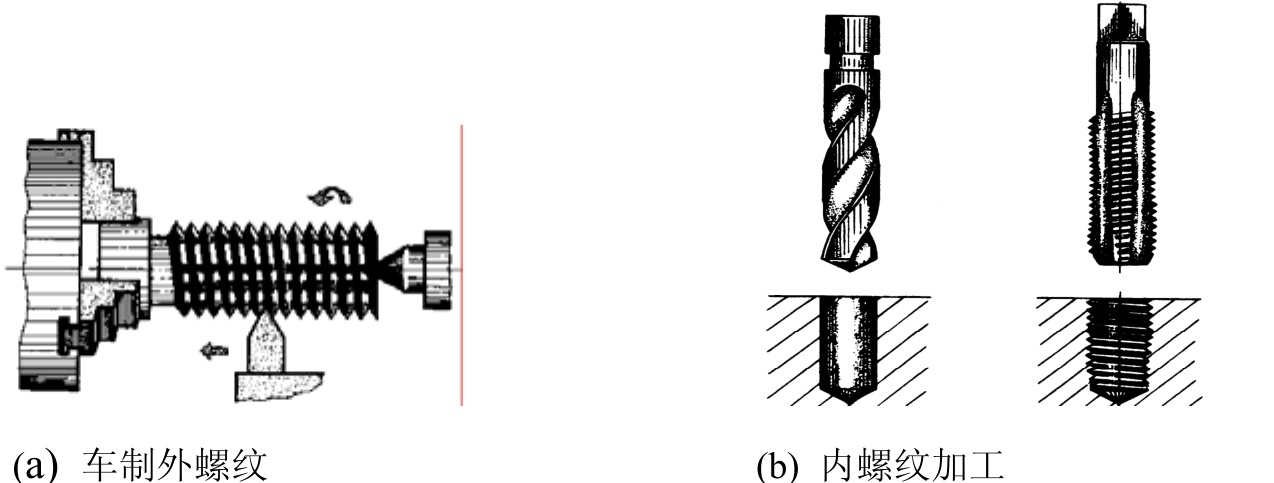

螺纹的加工方法很多，如图7-1所示为螺纹的加工方法。

2.螺纹的结构

螺纹的凸起部分称为牙顶，沟槽部分称为牙底。为了螺纹在安装时，防止端部损坏，在螺纹的起始处加工成锥形的倒角或球形的倒圆。在螺纹的结束处有收尾或退刀槽。

图7-1　螺纹的加工

3.螺纹的基本要素

螺纹的基本要素包括牙型、直径（大径、小径、中径）、螺距和导程、线数、旋向等。

（1）牙型

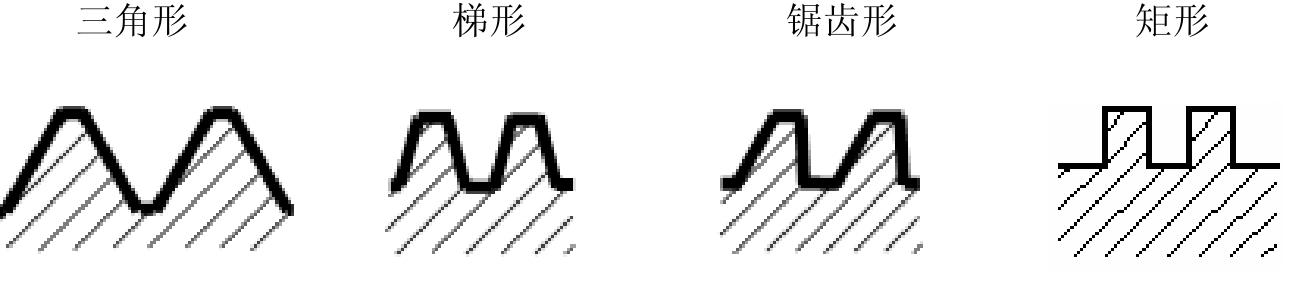

在通过螺纹轴线断面上的轮廓形状称为螺纹的牙型。不同的螺纹牙型，有不同的用途。常见牙型如图7-2所示。

图7-2　螺纹的牙型

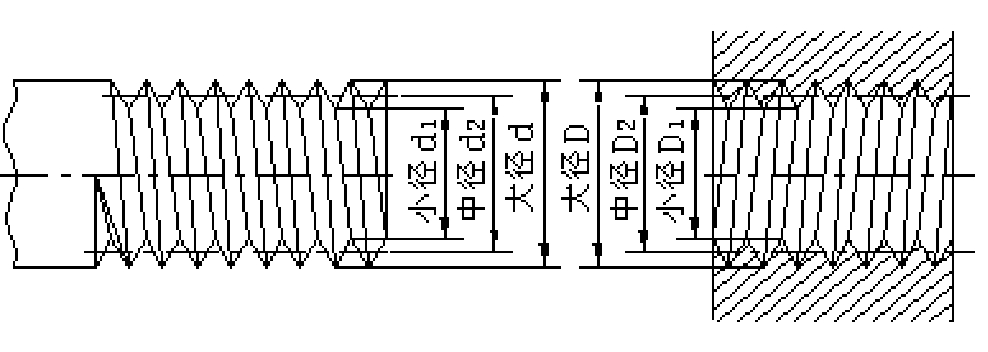

（2）螺纹的直径如图7-3所示

图7-3　螺纹的直径

大径d、D：是指与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径。内螺纹的大径用D表示，外螺纹的大径用d表示。

小径d₁、D₁：是指与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径。内螺纹的小径用D1表示，外螺纹的小径用d₁表示。

中径d₂、D₂：是指一个假想的圆柱或圆锥直径，该圆柱或圆锥的母线通过牙型上沟槽和凸起宽度相等的地方。内螺纹的中径用D₂表示，外螺纹的中径用d₂表示。

公称直径：代表螺纹尺寸的直径，指螺纹大径的基本尺寸。

（3）线数（n）

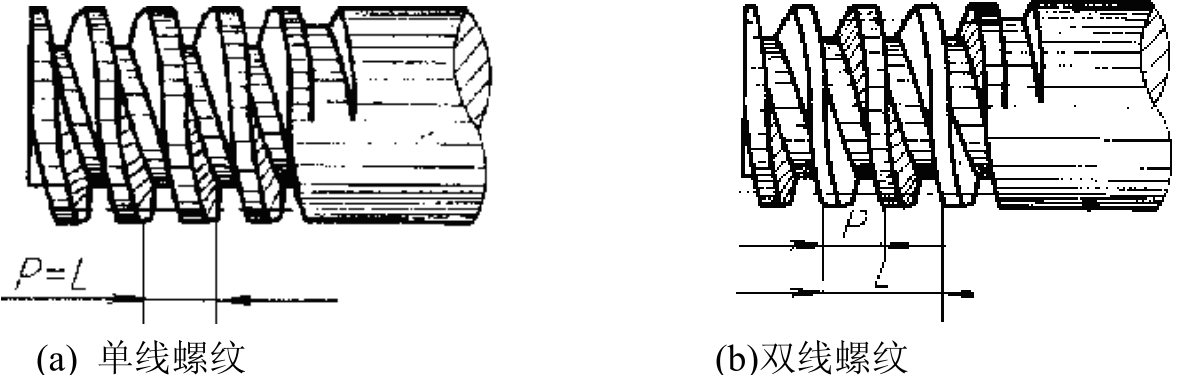

螺纹有单线和多线之分。单线螺纹是指由一条螺旋线所形成的螺纹，多线螺纹是指由两条或两条以上在轴向等距分布的螺旋线所形成的螺纹如图7-4所示。线数用字母n表示。

图7-4　螺纹的线数、螺距与导程

（4）螺距（P）和导程（L）

螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距如图7-4所示，用p表示。同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程，用s表示。对于单线螺纹，导程与螺距相等，即s=p；多线螺纹s=n×p。

线数n、螺距P和导程Ph之间的关系为：Ph＝P×n

（5）旋向

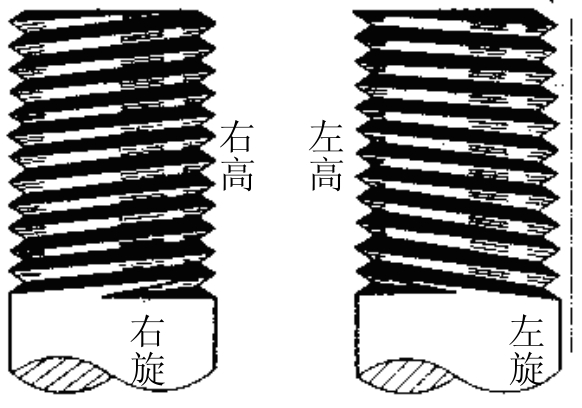

螺纹分左旋、右旋两种。顺时针旋转时旋入的螺纹称为右旋螺纹；逆时针旋转时旋入的螺纹称为左旋螺纹。判别螺纹的旋向，可以直观判断，面对轴线垂直于H面放置的外螺纹，自左向右上升的为右旋，反之为左旋如图7-5所示，工程上常用右旋螺纹。

图7-5　螺纹的旋向

内、外螺纹连接时，以上要素需相同，才可旋合在一起。

国家标准对螺纹的牙型、大径和螺距做了统一规定。这三项要素均符合国家标准的螺纹称为标准螺纹；凡牙型不符合国家标准的螺纹称为非标准螺纹；只有牙型符合国家标准的螺纹才称为特殊螺纹。
