习　题

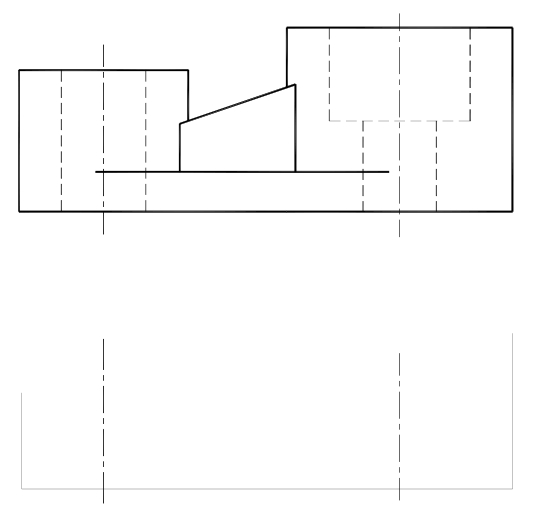

1.在指定位置将主视图画成全剖视图。

2.视图分为哪几种？每种视图有何特点？如何绘制、标注？

3.什么是剖视图？画剖视图时应注意哪些问题？

4.剖视图、断面图的区别是什么？

5.什么是局部放大图？画局部放大图时如何标注？

6.什么是简化画法？为何要采用简化画法？

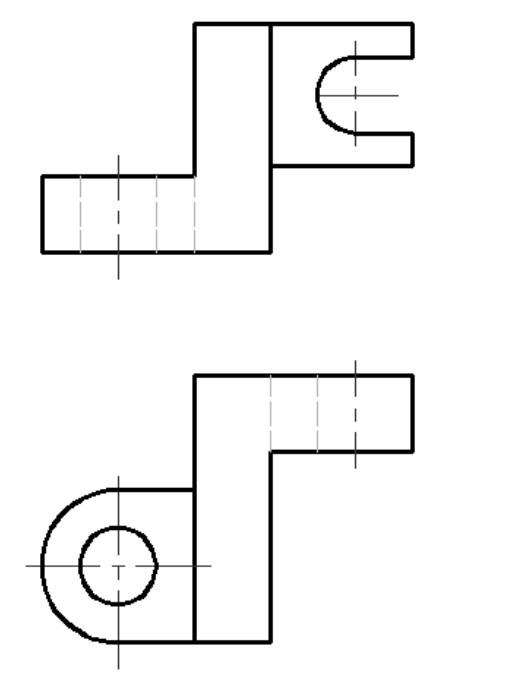

7.根据已知主、俯视图，补画该零件的另外4个基本视图。

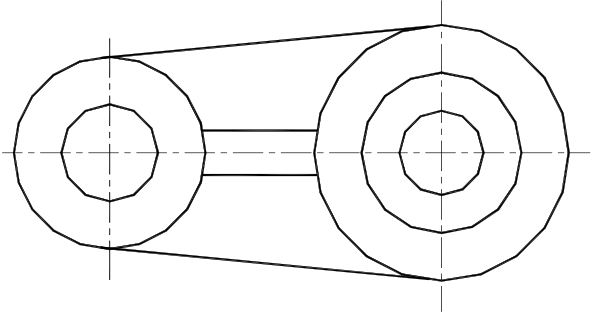

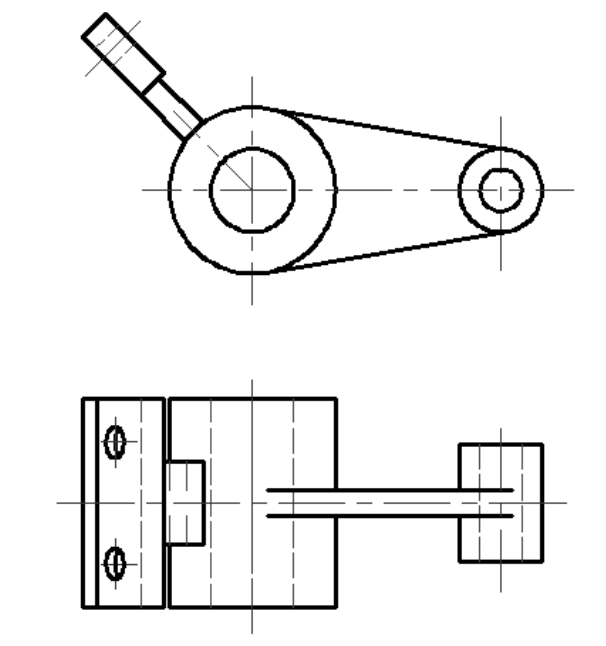

8.请画出下示俯视图的旋转视图。

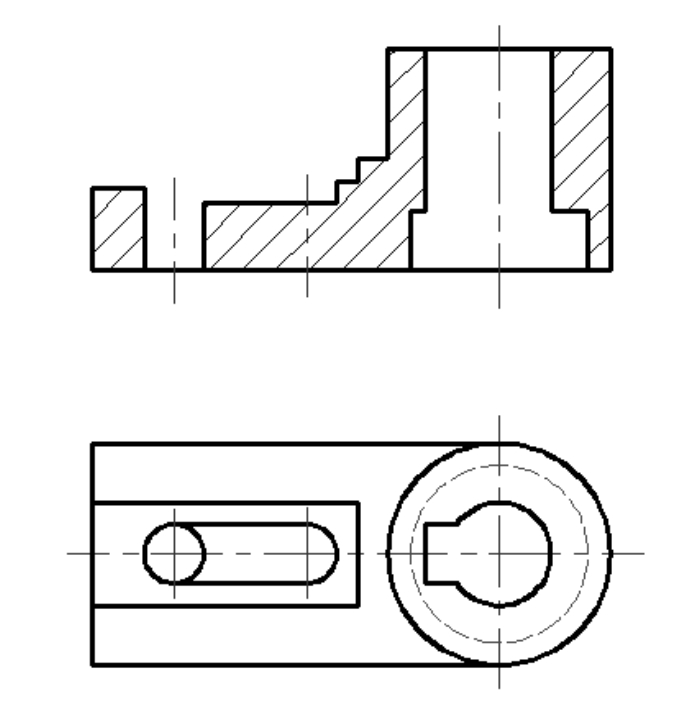

9.补画剖视图中所缺的线条。
