按剖切面剖开机件的范围不同，剖视图可分为全剖视图、半剖视图和局部剖视图三种。

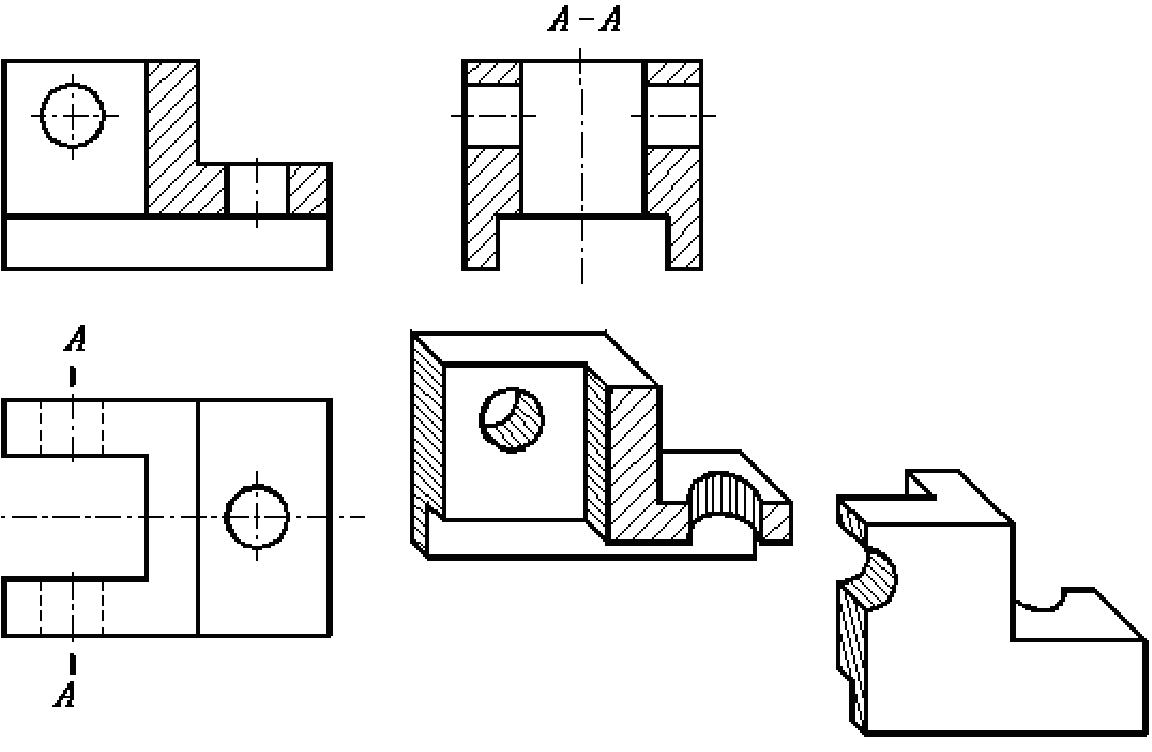

用剖切平面完全地剖开机件所得到的视图，称为全剖视图。全剖视图可以用一个剖切面剖开机件得到，也可以用几个剖切面剖开机件得到，单一的剖切平面剖开机件后得到的全剖视图。全剖视图主要用于内部形状复杂外形简单或外形虽然复杂但已经用其他视图表达清楚的机件，如图6-7所示的主视图和左视图均为全剖视图。

当机件剖开后，其内部的轮廓线就成了可见轮廓线，原来的虚线就应画成粗实线。要注意这些轮廓线的画法与在视图中的可见轮廓线的画法是一致的。

当剖切平面通过机件的对称（或基本对称）平面，且全剖视图按投影关系配置，中间又无其他视图隔开时，可以省略标注，否则必须按规定方法标注。

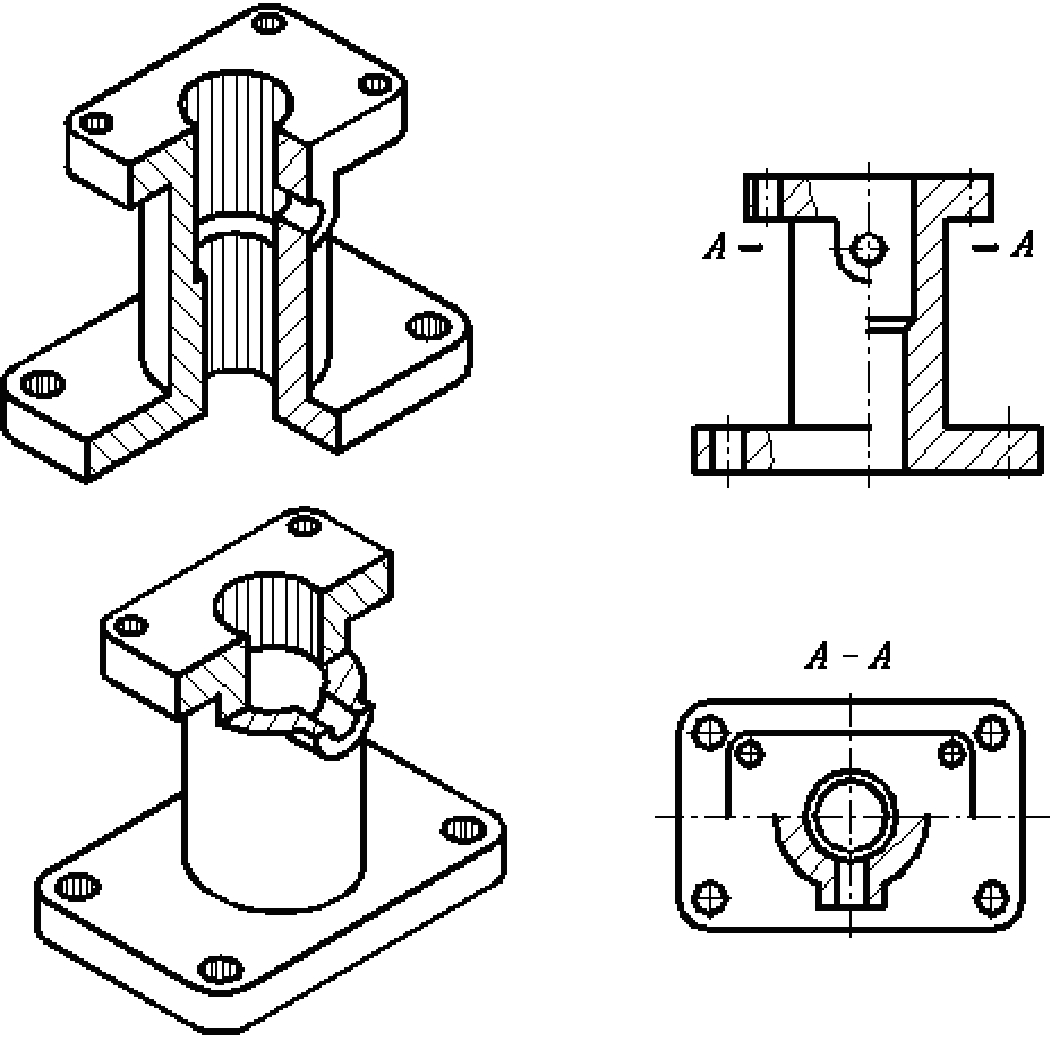

当机件具有对称平面，向垂直于对称平面的投影面上投影时，以对称中心线（细点画线）为界，一半画成视图用以表达外部结构形状，另一半画成剖视图用以表达内部结构形状，这样组合的图形称为半剖视图，如图6-8所示。

半剖视图既能表达机件的外部形状，又能表达机件的内部结构。因为机件是对称的，根据一半的形状就能想象出另一半的结构形状。如果采用全剖视图，则机件的外形被剖掉了。如果采用视图，则不能表达机件的内部形状。对这个对称的机件，可以对称中心线为界，将其画成半剖视图。这样，在同一个视图上就可以把该机件的内外形状都表达清楚。

画半剖视图时应注意以下两点：

（1）半个视图和半个剖视图之间是以点画线为分界线，不是粗实线。

（2）机件的内部结构已经在半个剖视图中表达清楚，所以在另外半个视图中就应省略虚线。

当机件尚有部分的内部结构形状未表达清楚，但又没有必要作全剖视或不适合于作半剖视时，可用剖切平面局部地剖开机件，所得的剖视图称为局部剖视图。局部剖切后，机件断裂处的轮廓线用波浪线表示。为了不引起读图的误解，波浪线不要与图形中的其他图线重合，也不要画在其他图线的延长线上。

局部剖视是一种较灵活的表达方法，剖切范围根据实际需要决定。但使用时要考虑到看图方便，剖切不要过于零碎。它常用于下列两种情况：

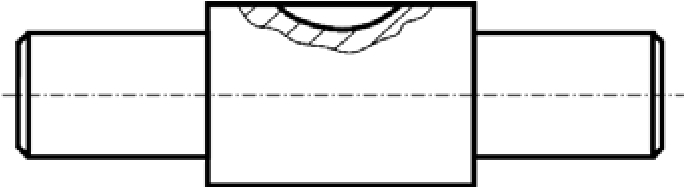

（1）局部剖视图主要表达物体局部区域中的内部结构形状，如上图所示。或不宜采用全剖视图或半剖视图的地方（如轴、连杆、螺钉等实心零件上的某些孔或槽等结构），如图6-9所示。

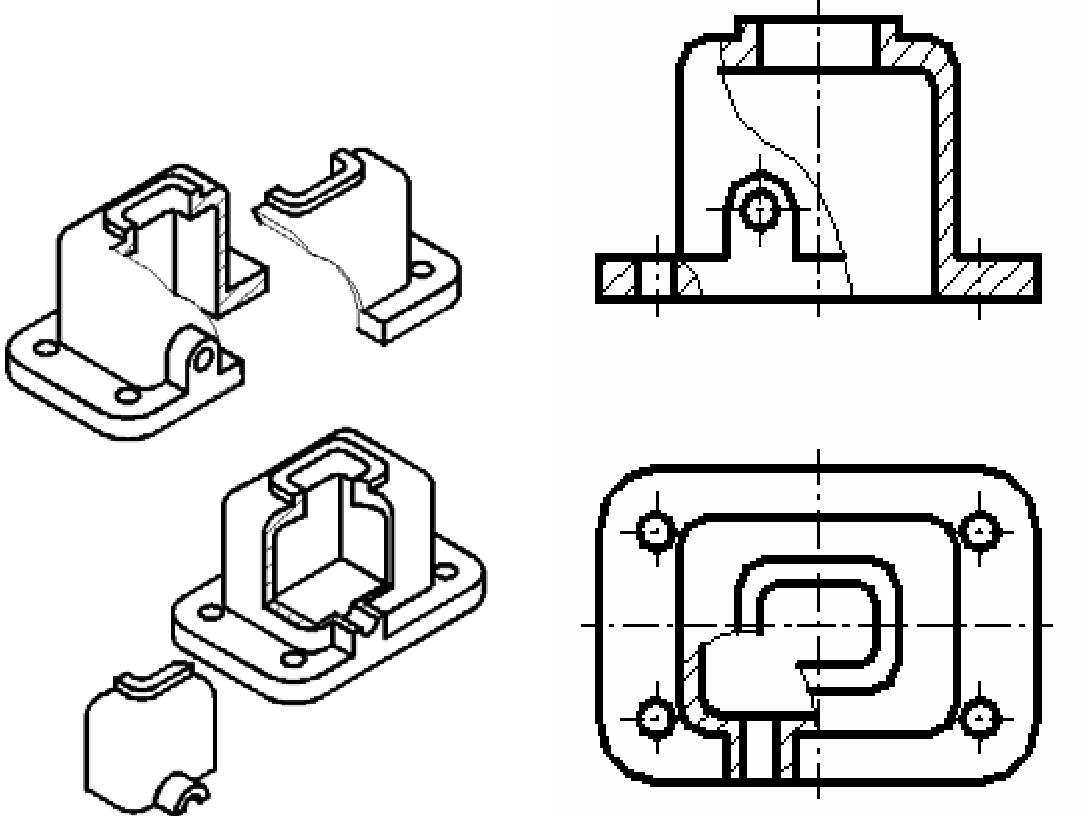

（2）局部剖视图主要用于机件内、外结构和形状都比较复杂，不对称的情况。如图6-10所示。

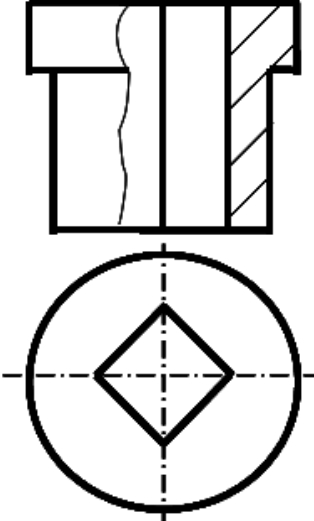

（3）当对称机件的轮廓线与中心线重合，不宜采用半剖视时，如图6-11所示。
