四、斜视图

当机件上某部分的倾斜结构与基本投影面成倾斜位置时，在基本投影面上就不能反映该结构的实形，从而给绘图和看图都带来困难。我们可以增设一个与倾斜部分平行的新的辅助投影面，并在该投影面上做出反映倾斜部分形状的投影，称为斜视图。如图6-4所示。

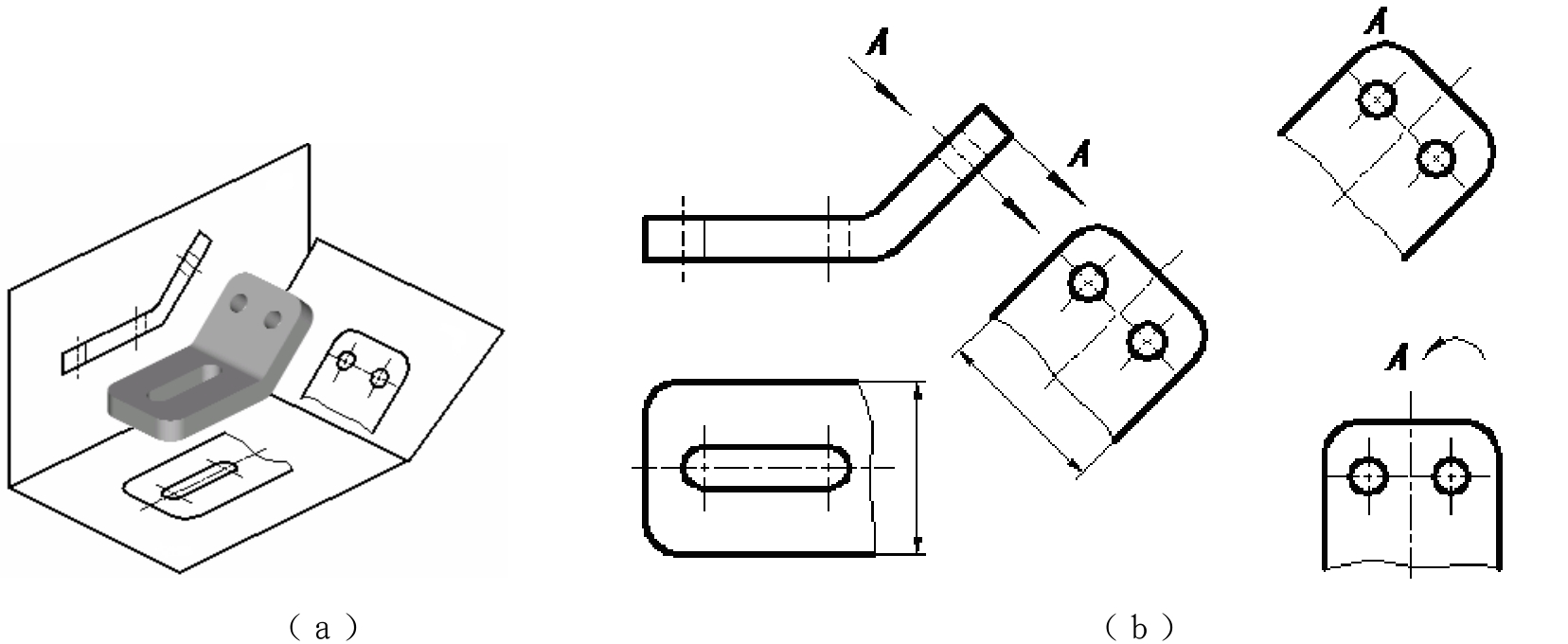

图6-4　斜视图

如图6-4（a）所示是一个弯板形机件，它的倾斜部分在俯视图和左视图上的投影都不是实形。此时就可以另外加一个平行于该倾斜部的投影面，在该投影面上则可以画出倾斜部分的实形投影，如图6-4（b）所示的“A”向所示。

斜视图的配置、标注及画法：

（1）斜视图一般只表达倾斜部分的实形，其余部分省略不画，并用波浪线断开，如图6-4（b）所示。

（2）斜视图的标注方法与局部视图相似，并且应尽可能配置在与基本视图直接保持投影联系的位置，也可以平移到图纸内的适当地方。为画图方便，也可以旋转，但必须在斜视图上方注明旋转标记。

（3）斜视图一般按向视图的形式配置并标注，必要时也可配置在其他适当位置，在不引起误解时，允许将视图旋转配置，表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，如图6-4（b）所示右下角图所示，也允许将旋转角度标注在字母之后。

视图主要用来表达机件的外部形状，之所以产生多种视图，一方面是由于要适应机件结构形状的多样性，尽量避免在视图中出现失真的投影，例如斜视图即属这种情况；另一方面是为了让视图尽可能只表达机件可见部分的轮廓，避免使用虚线，减少重叠的层次，增加图形的清晰形，局部视图、右视图、仰视图等都有这样的作用。
