三、局部视图

当机件在某个方向有部分形状需要表达，但没有必要画出完整的基本视图，可以将机件的某一部分向基本投影面投射，只画出基本视图的一部分，称为局部视图。如图6-3（a）所示机件，当画出其主俯视图后，仍有两侧的凸台没有表达清楚。因此，需要画出表达该部分的局部左视图和局部右视图。

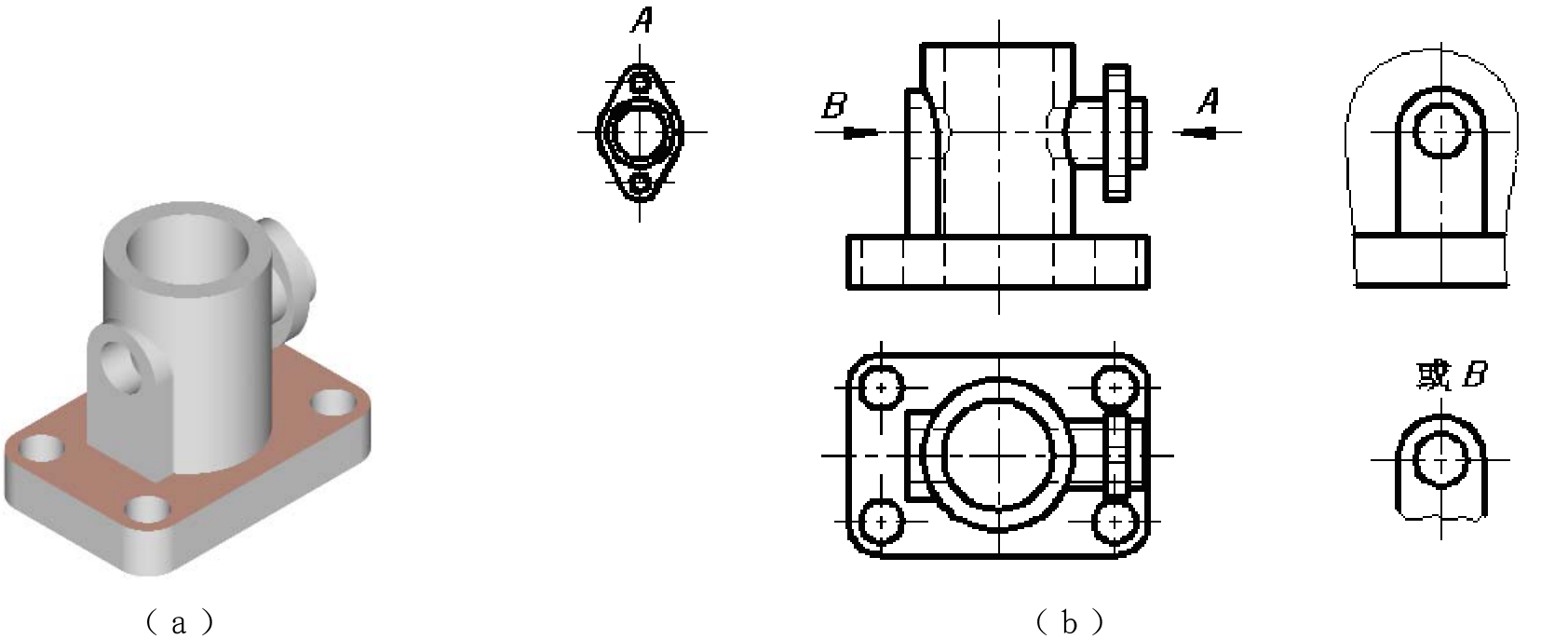

图6-3　局部视图

局部视图配置、标注及画法注意事项：

（1）在相应的视图上用带字母的箭头指明所表示的投影部位和投影方向，并在局部视图上方用相同的字母标明“×”。

（2）局部视图最好画在有关视图的附近，并直接保持投影联系。也可以画在图纸内的其他地方，如图6-3（b）所示中右边画出的“B”。当表示投影方向的箭头标在不同的视图上时，同一部位的局部视图的图形方向可能不同。

（3）图6-3（b）所示局部视图的断裂边界用波浪线画出，当所表达的局部结构是完整的，且外轮廓又成封闭时，波浪线可以省略，如图6-3（b）所示的局部视图A所示外轮廓封闭，可以不画波浪线，而B就要画波浪线。
