一、基本视图

当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。在原来的三个投影面的基础上，再增加三个互相垂直的投影面，从而构成一个正六面体的六个侧面，这六个侧面为基本投影面。将机件放在正六面体内，分别向各基本投影面投射，所得的视图称为基本视图。如图6-1所示。

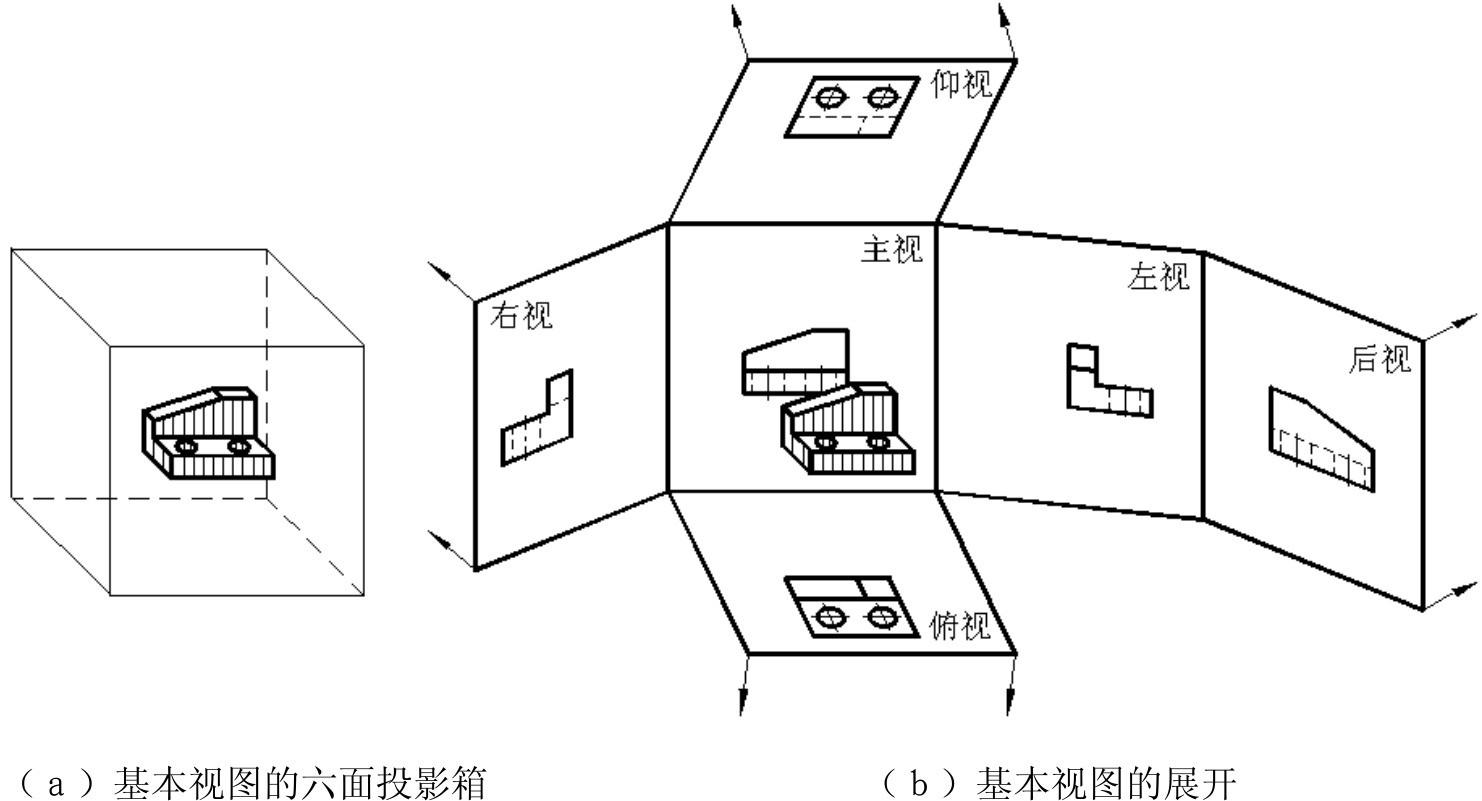

图6-1　基本视图的形成

六个基本视图的名称和投射方向分别是：

（1）主视图：由前向后投射所得的视图。

（2）俯视图：由上向下投射所得的视图。

（3）左视图：由左向右投射所得的视图。

（4）右视图：由右向左投射所得的视图。

（5）仰视图：由下向上投射所得的视图。

（6）后视图：由后向前投射所得的视图。

六个基本视图之间仍然保持着与三视图相同的投影规律，即：

主视图、俯视图、仰视图、后视图等长。

主视图、左视图、右视图、后视图等高。

俯视图、仰视图、左视图、右视图等宽。

此外，除后视图以外，各视图的里边（靠近主视图的一边）均表示机件的后面，各视图的外边（远离主视图的一边）均表示机件的前面，即“里后外前”。实际绘图时，并不是每一个机件都要画六个基本视图，而是根据机件的复杂程度选用适当的基本视图。
