一、画图步骤

画组合体视图一般按以下步骤进行：

1．观察分析

画三视图之前，应对组合体进行形体分析，先看清楚该组合体的形状、结构特点以及表面之间的相互关系，明确组合形式；然后将组合体分解成几个部分，进一步了解组成部分之间的分界线特点，为画三视图做好准备。

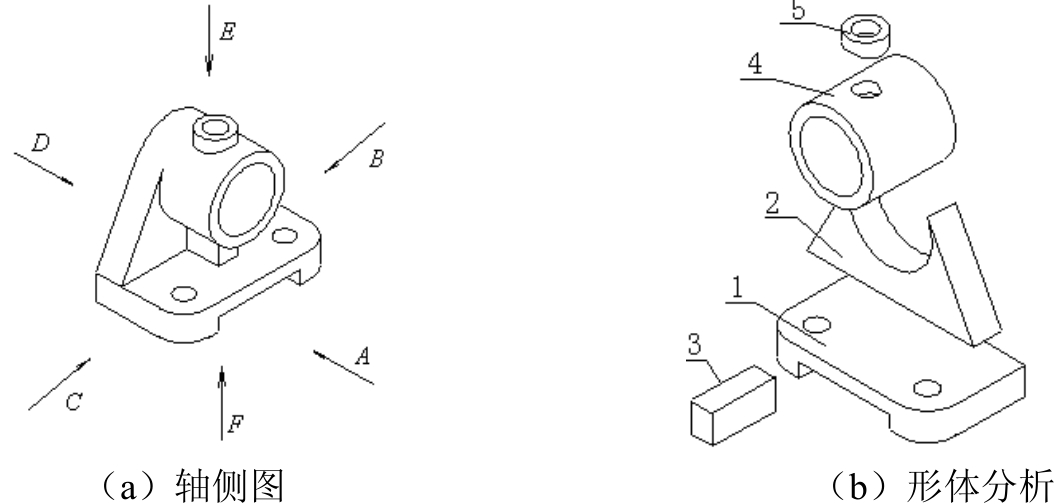

如图　5-8（a）所示为一轴承座，通过形体分析可知它是由底板1、支撑板2、加强肋3、圆筒4以及圆台5组成，如图5-8（b）所示。底板1、支撑板2和加强肋3两两的组合形式为相接；支撑板2的左、右侧面和圆筒4外表面相切；加强肋3与圆筒4属于相贯；底板1上有两个圆柱形通孔，底面还有一矩形通槽。

图5-8　轴承座

2．选择视图

选择视图时，首先需要确定主视图。通常要求在主视图上能清楚的表达组成该机件的各基本形体的形状和它们之间的相对位置，使主视图符合机件的自然安放位置，尽量减少其他视图虚线，使图幅的布局合理。如图5-8（a）所示的轴承座，从箭头A方向看去，所得到的视图满足所述的基本要求，可以作为主视图。

主视图确定之后，俯视图和左视图也就随之确定了。底板需要水平面投影表达其形状和两孔中心的位置；肋板则需要侧面投影表达形状。所以，三个视图都是必需的，缺少一个视图都不能将物体表达清楚。

3．选择比例，确定图幅

视图确定以后，便要根据物体的大小选择适当的作图比例和图幅的大小，并且要符合制图标准的规定。同时，要注意所选幅面的大小应留有一定余地，以便标注尺寸，画标题栏和写说明等。

4．布置视图

布置视图时，要根据各视图每个方向上的最大尺寸和视图间要留的间隙来确定每个视图的位置。视图间的空隙应保证标注尺寸后还有适当的余地，并且要求布置均匀，不宜偏向一方。

5．画底图

画底图时，应注意以下几点：

（1）合理布局后，画出每个视图相互垂直的两根基准线。

（2）按组成物体的基本形体，逐一画出它们的三视图。画图的先后顺序：一般是从主视图到俯视图和左视图；先画主要组成部分，后画次要部分；先画看得见的部分，后画看不见的部分；先画主要的圆或圆弧，后画直线。

（3）画每一个基本形体时，一般是三个视图对应着一起画。先画反映实形或有特征（圆、多边形）的视图，再按投影关系画其他视图，尤其要注意必须按投影关系正确地画出相接、相切和相贯处的投影。

6．检查，描深

检查底稿，改正错误，再描深。描深时应注意尽可能使同类线型保持深浅和粗细一致。

7．标注尺寸，完成全图
