机械制图
1.7.1.1 一、叠加

一、叠加

叠加式组合体是由基本几何体叠加而成。按照形体表面接触的方式不同,又可分为相接、相切、相贯三种。

1.相接

两形体以平面的方式相互接触称为相接。它们的分界线或为直线或为平面曲线,也有无线,是当两相接表面平齐时,如图5-2所示。只要知道了它们所在的平面位置就可以画出它们的投影。如图5-3所示的支座可看成是平面相接的叠加式组合体。

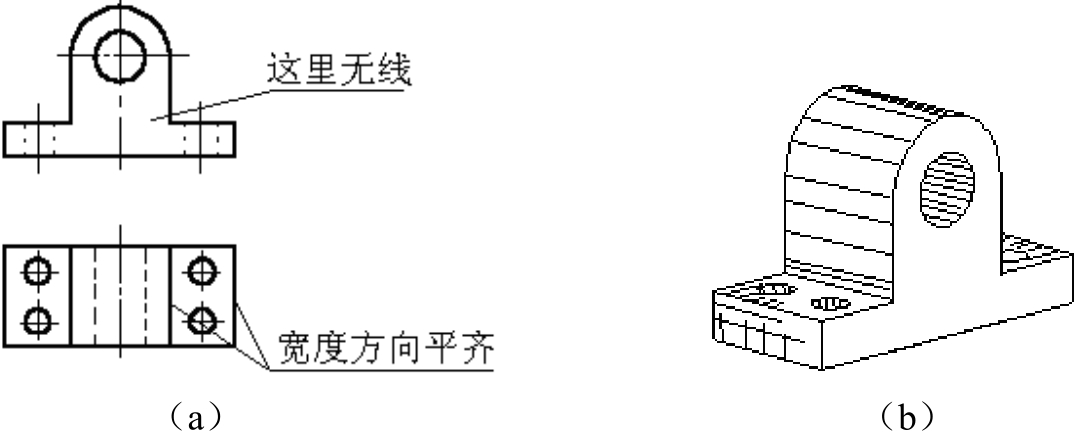

图5-2 支座

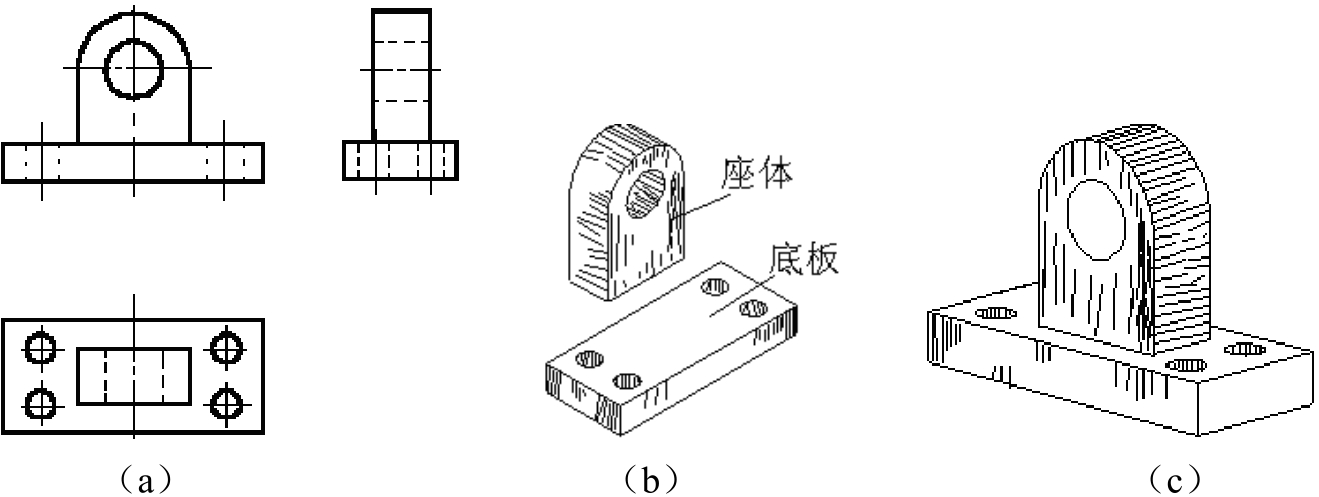

图5-3 支座

(1)形体分析:支座可以看成是由一块长方形的“底板”和一个一端呈半圆形的“座体”所组成,如图5-3(b)所示。座体底面放在底板顶面上,两形体的结合处为平面,如图5-3(c)所示。

(2)视图分析:两个形体按它们的相对位置,根据“长对正、高平齐、宽相等”的“三等”投影对应关系画在一起,就组成了如图5-3(a)所示的三视图。

2.相切

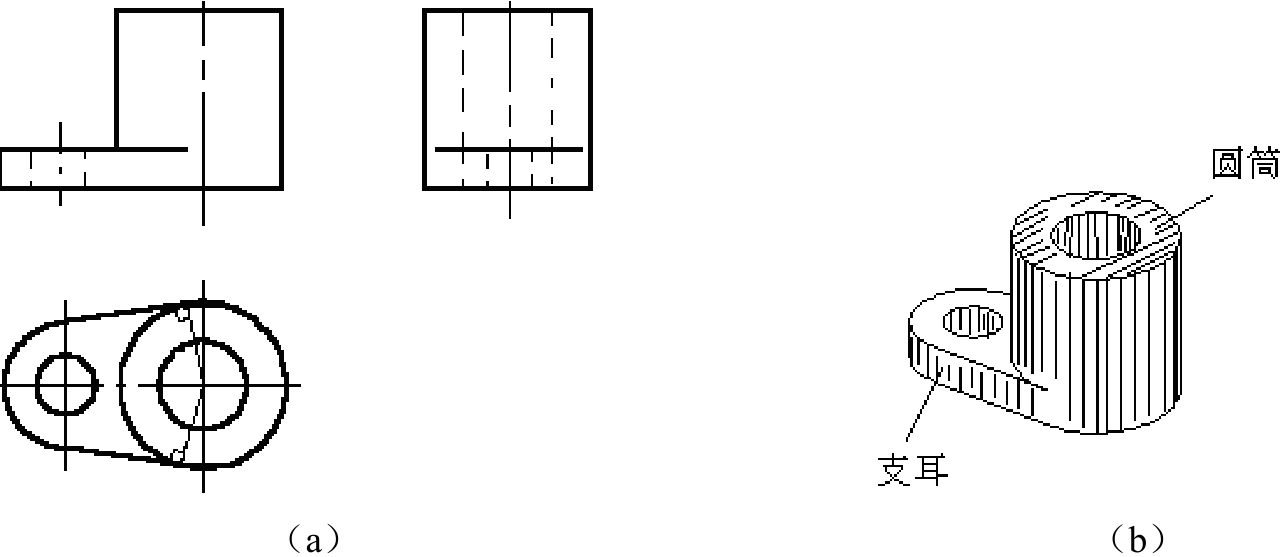

如图5-4所示为套筒的轴测图和三视图。


图5-4 套筒

(1)形体分析:可以把套筒看成是由“支耳”与“圆筒”两部分相切叠加而成,如图5-4(b)所示。

(2)视图分析:由于两形体相切,在相切处是光滑过渡的,两者之间没有分界线,所以相切处不画出切线。从主视图和左视图看,“支耳”只是根据俯视图上切点的位置而画到相切位置,但不画出切线,如图5-4(a)所示。

3.相贯

两形体的表面彼此相交称为相贯。在相交处的交线(分界线)称为相贯线。由于形体不同,相交的位置不同,就会产生不同的交线;这些交线有的是直线,有的是曲线。在一般情况下,相贯线的投影要通过求点才能画出。

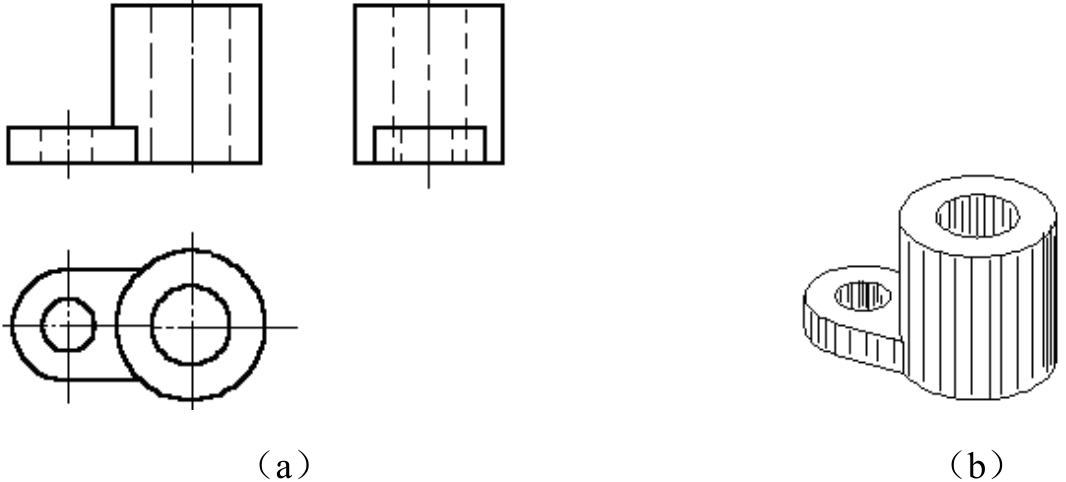

如图5-5所示为套筒的轴测图和三视图。


图5-5 套筒

(1)形体分析:可以把套筒看成是由一端呈半圆形的棱柱体与一个圆柱相贯叠加而成,如图5-5(b)所示。

(2)视图分析:两形体的交线是由直线和曲线组成。交线的正面投影是直线,交线的水平投影是一段与圆柱表面相重合的圆弧,交线的侧面投影是直线,如图5-5(a)所示。
