一、斜二轴测图的轴间角、轴向伸缩系数

轴测投影面平行于一个坐标平面，投射方向倾斜于轴测投影面时，即得斜二轴测图。XOZ坐标平面平行于轴测投影面，所以轴测轴OX、OZ分别为水平方向和铅垂方向。X，Z轴的轴向伸缩系数p1＝r1＝1；轴测轴OY与水平线成45°角，其轴向伸缩系数q1＝0.5。轴向角∠ZOX＝90°，∠XOY＝∠YOZ＝135°，如图4-8所示。

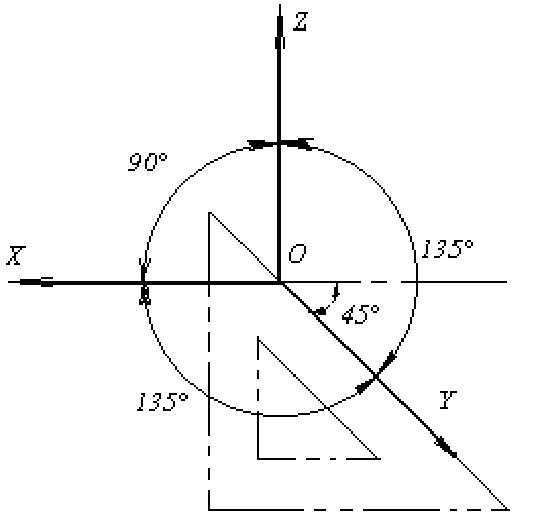

图4-8　斜二测图的轴间角和轴测轴

在绘制斜二轴测图时，沿轴测轴OX和OZ方向的尺寸，可按实际尺寸选取比例度量，沿OY方向的尺寸，则要缩短一半度量。

斜二轴测图能反映物体正面的实形且画圆方便，因此适用于画正面有较多圆的机件轴测图。
