二、特殊位置平面

1.投影面垂直面

垂直于一个投影面且同时倾斜于另外两个投影面的平面。垂直于V面的称为正垂面；垂直于H面的称为铅垂面；垂直于W面的称为侧垂面。

平面与投影面所夹的角度称为平面对投影面的倾角。其投影特征如表2-5所示。

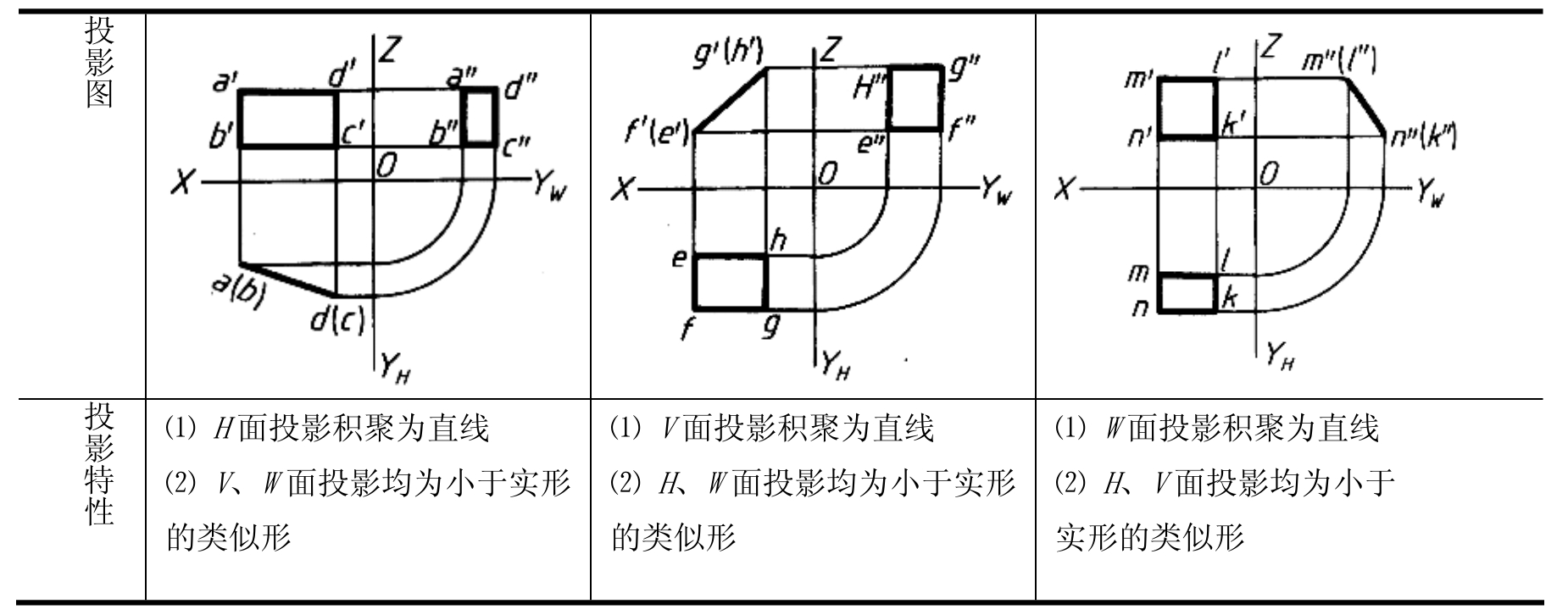

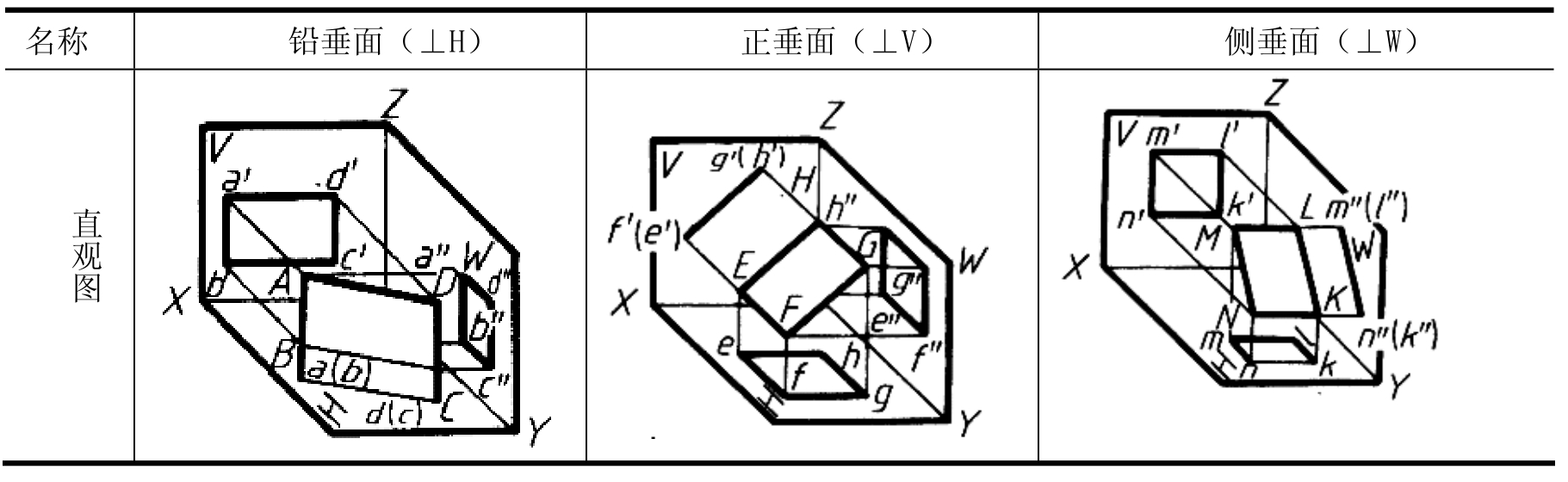

表2-5　投影面垂直面的投影特性

续表

表2-6　影面平行面

2.投影面平行面

平行于一个投影面且同时垂直于另外两个投影面的平面称为投影面平行面。平行于V面的称为正平面；平行于H面的称为水平面；平行于W面的称为侧平面。

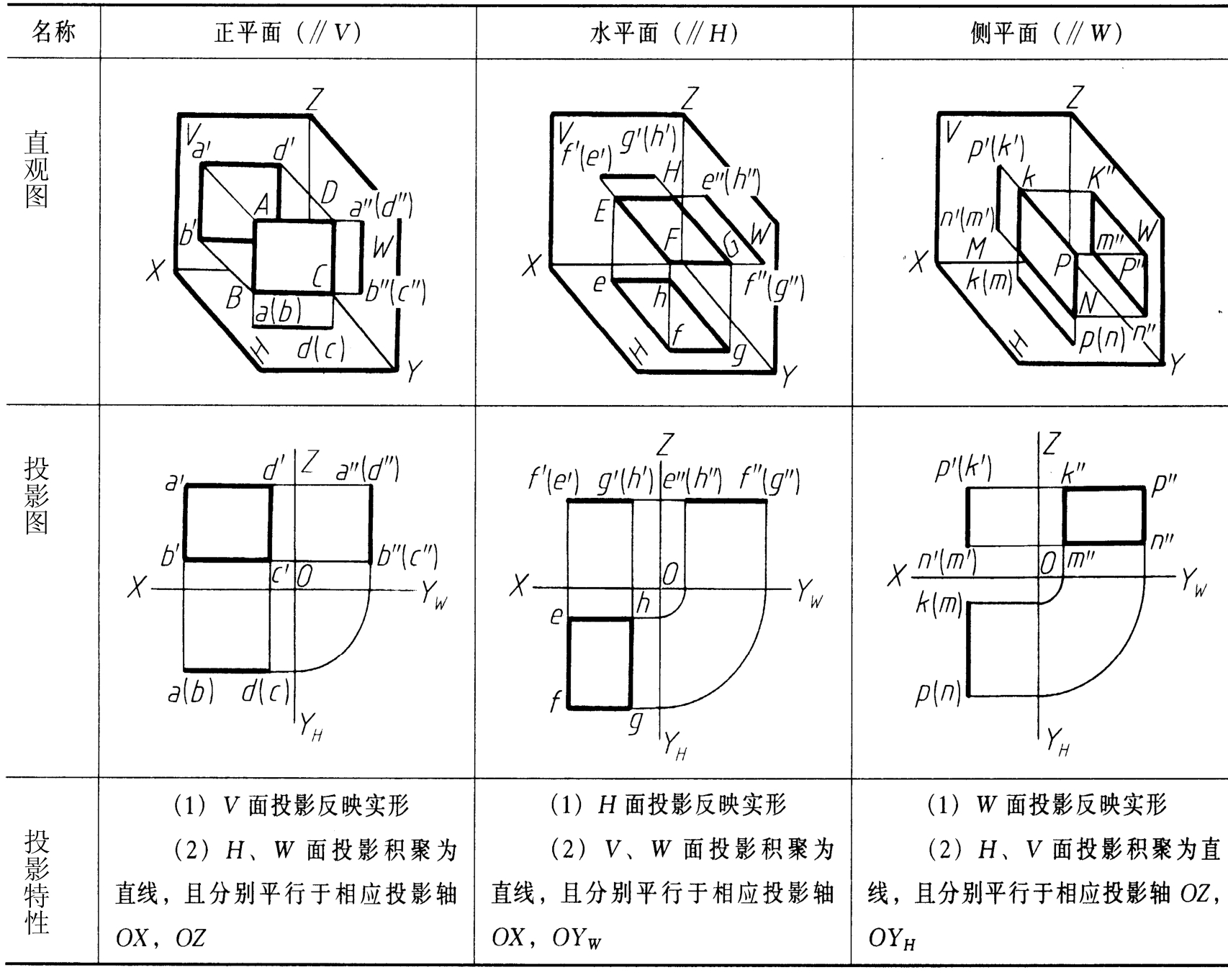

其投影特征如表2-6所示。
