§2－5　平面的投影

1.几何元素的投影表示平面如图2-23所示

（1）不在同一直线上的三点，如图2-23（a）所示。

（2）一直线和直线外一点，如图2-23（b）所示。

（3）相交两直线，如图2-23（c）所示。

（4）平行两直线，如图2-23（d）所示。

（5）平面图形，如三角形、四边形、圆形等，如图2-23（e）所示。

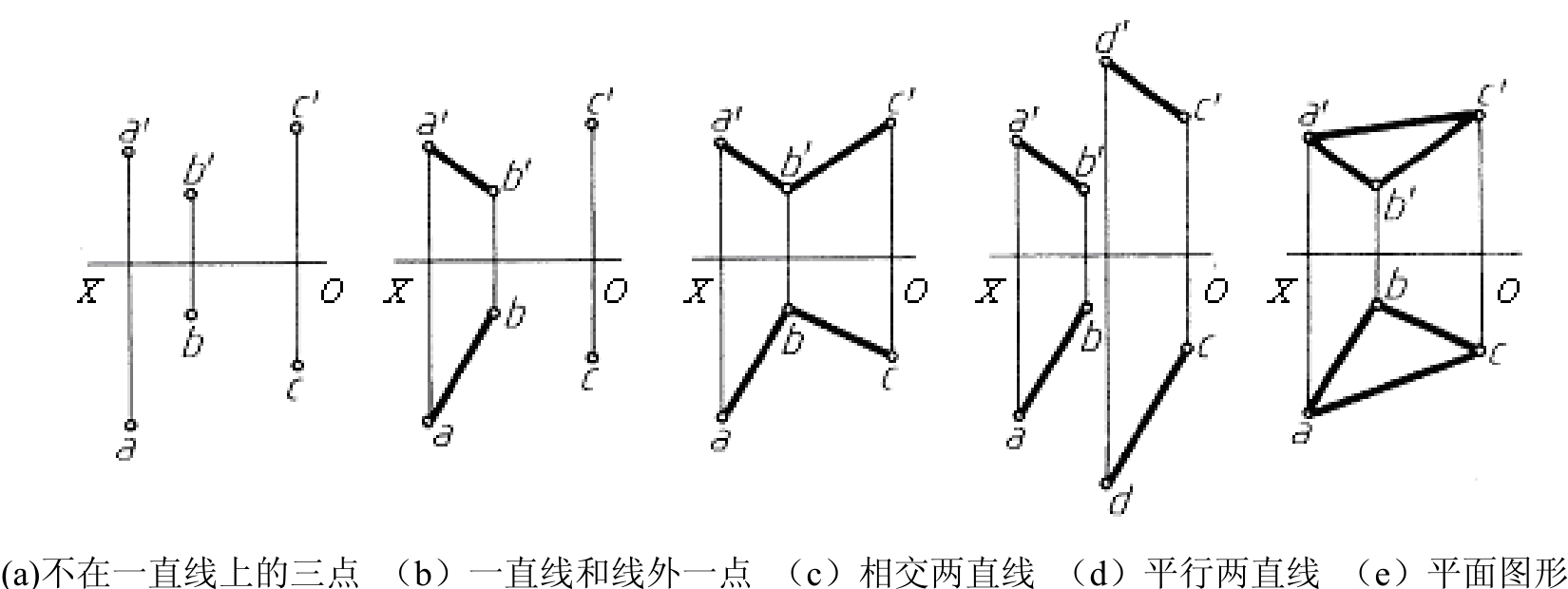

图2-23　用几何元素表示的平面

2.迹线表示法（如图2-24所示）

迹线：在三投影面体系中，空间平面与投影面的交线。

平面P与H面的交线称为水平迹线，用PH表示。

平面P与V面的交线称为正面迹线，用PV表示。

平面P与W面的交线称为侧面迹线，用PW表示。

PH、PV、PW两两相交的交点Px、PY、PZ称为迹线集合点。

在投影图上，通常只标记迹线本身，而不标记与投影轴重合的另两个投影。

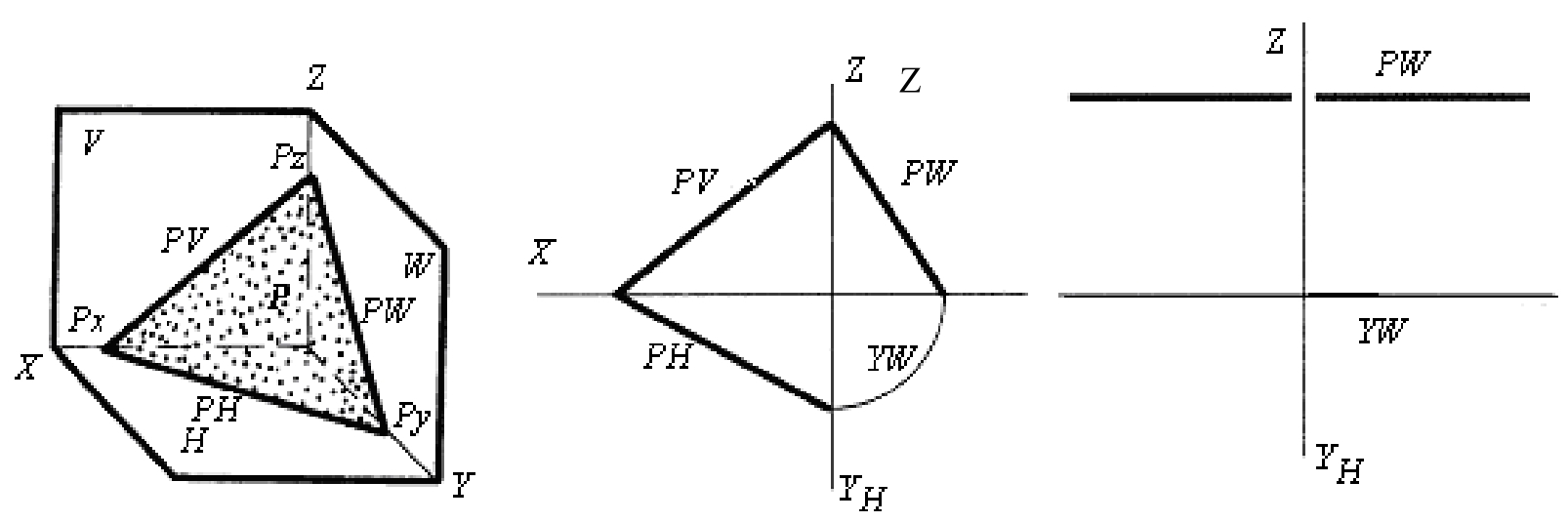

图2-24　用迹线表示平面
