五、三视图的绘制

为了便于作图，应使物体的主要表面尽可能与投影面平行。画三视图时，应先画反映物体形状特征的视图，然后再按投影规律画出其他视图。

（1）选择正面投影图：一般以能较全面地反映物体的形状特征的那一面投影作为正面投影图。

（2）布图：画出各投影图的作图基准线。

（3）按投影规律画出物体的三面投影：先画物体的主体部分，再逐个画出物体中的细节部分。

（4）检查、加粗图线。

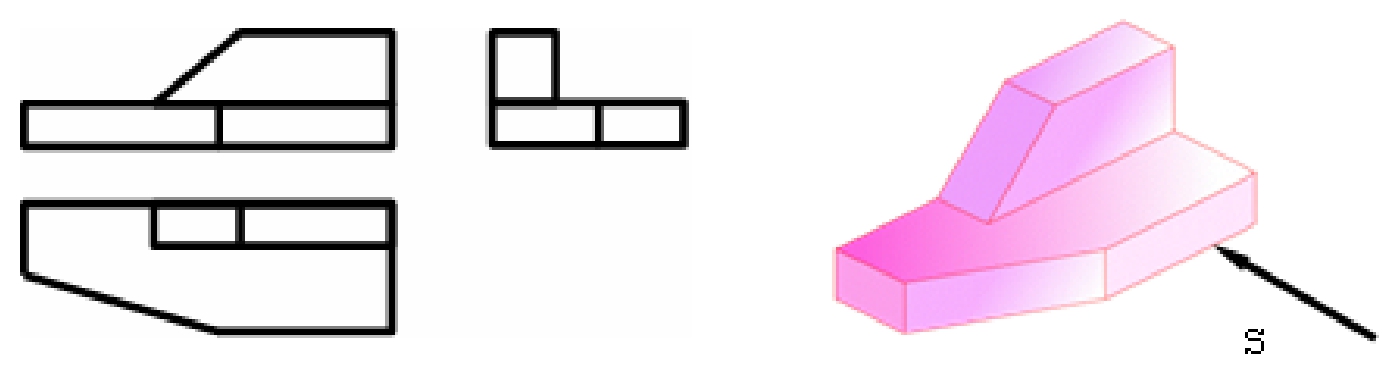

举例一：如图2-10所示

图2-10　例一图

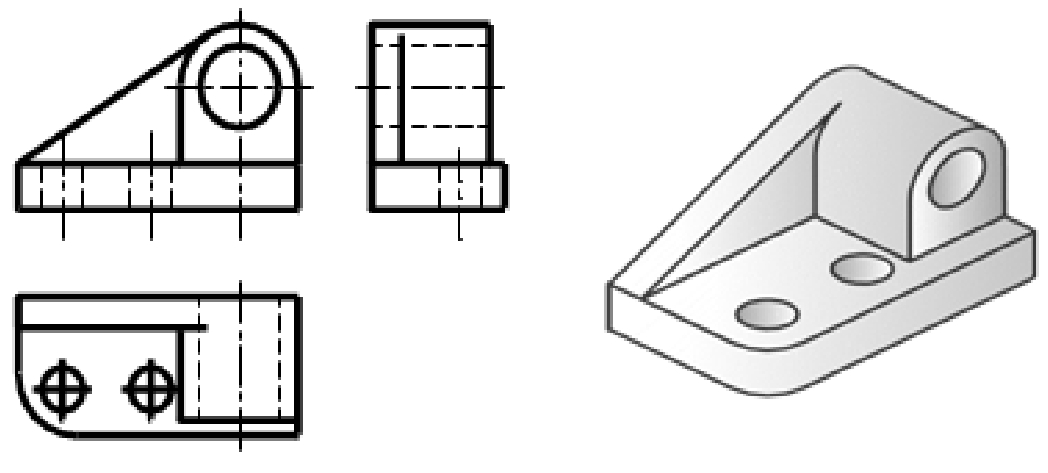

举例二：如图2-11所示

图2-11　例二图
