二、三视图的形成

三视图的形成与展开：将物体放在三投影面体系中，物体的位置处在人与投影面之间，然后将物体对各个投影面进行投影，得到三个视图如图2-8所示。

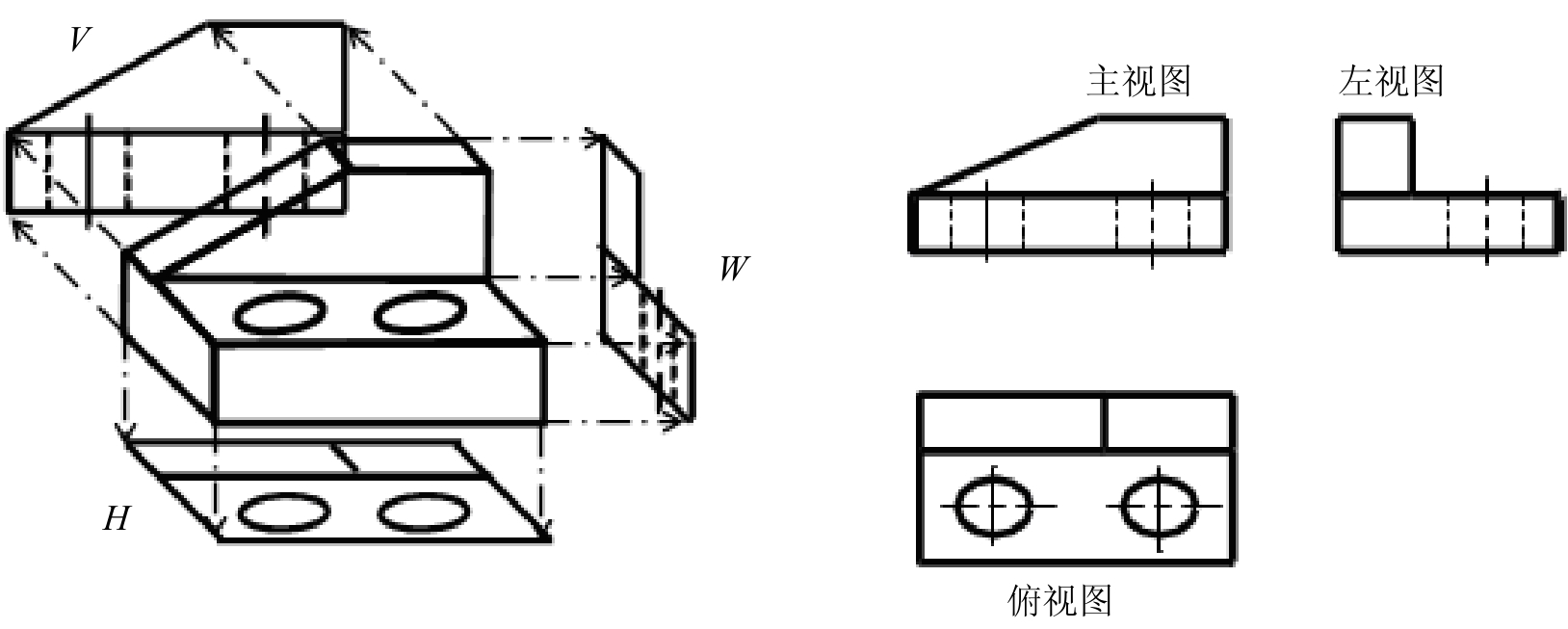

图2-8　三视图的形成与展开

（1）首先将物体由前向后向正立投影面投射，在正面上得到一个视图，称为主视图。

（2）并由物体的上方向下投射，在水平面上得到的第二个视图，称为俯视图。

（3）从物体的左方向向右投射，在侧面上得到第三个视图，称为左视图。
