一、三投影体系的建成

1.三投影面体系

由三个互相垂直的投影面所组成（如图2-7所示）。

正立投影面：简称为正面，用V表示；

水平投影面：简称为水平面，用H表示；

侧立投影面：简称为侧面，用W表示。

2.投影轴

三个投影面的相互交线称为投影轴。

它们分别是：

OX轴：是V面和H面的交线，它代表长度方向。

OY轴：是H面和W面的交线，它代表宽度方向。

OZ轴：是V面和W面的交线，它代表高度方向。

三个投影轴垂直相交的交点O，称为原点。

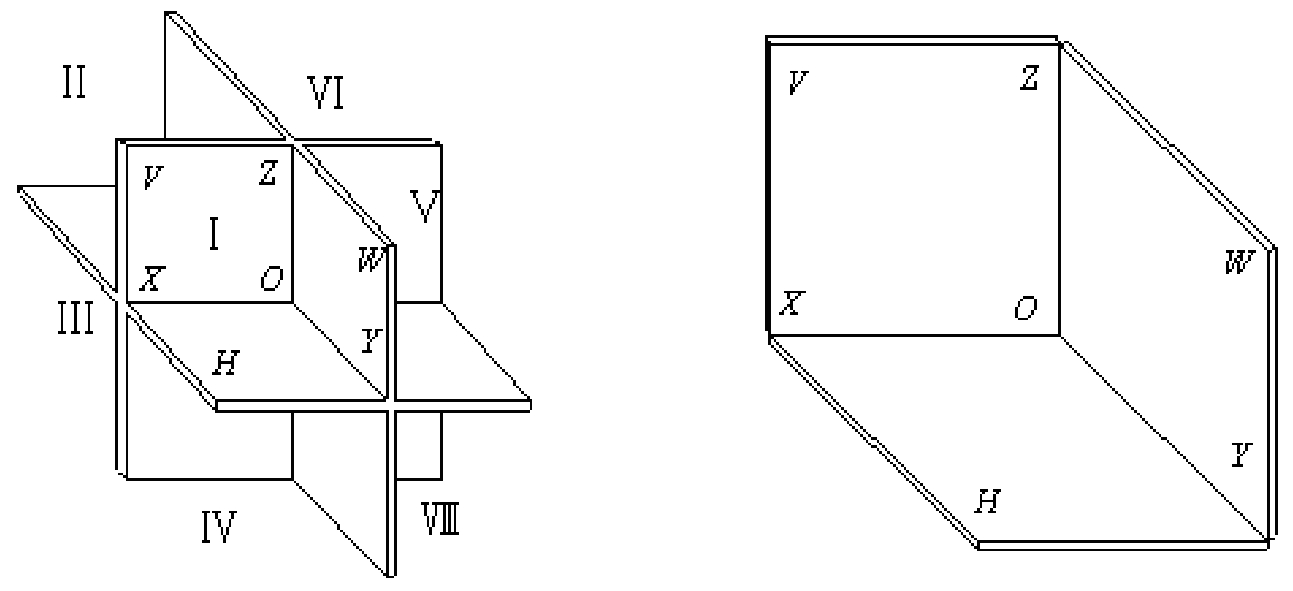

图2-7　投影面体系
