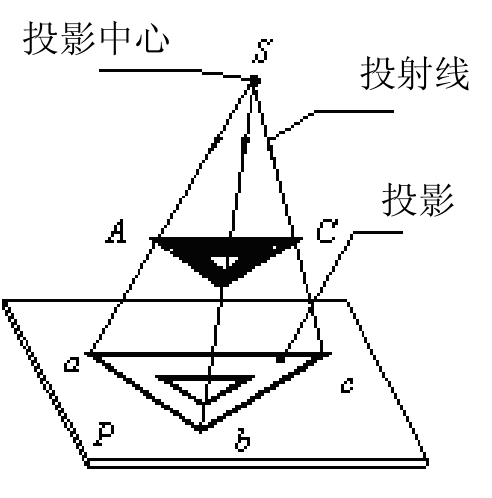

光线照射物体时，可在预设的面上产生影子。利用这个原理在平面上绘制出物体的图像，以表示物体的形状和大小，这种方法称为投影法。工程上应用投影法获得工程图样的方法，是从日常生活中自然界的一种光照投影现象抽象出来的。如图2-1所示。投影法中，得到投影的面（承受影子的面，一般为平面)叫投影面，经过形体与投影面相交的光线叫投射线。通过形体的投射线与投影面相交得到的图形，称该形体在投影面上的投影。将三角板ABC放置在点光源S（又称投影中心）和投影面P之间，从点光源发出的经过三角板ABC上点A的光线（投射线）与P平面相交于点a，则点a便是点A在P平面上的投影。用同样的方法，可在P面上得出点B、C的投影b、c。依次连接ab、bc、ca，即可得到三角板ABC在P面上的投影△abc。

这种将投射线通过物体，向选定的面投射，并在该面上得到图形的方法叫投影法。
