习　题

1.图纸幅面的代号有哪几种？其尺寸分别有何规定？

2.在图样中书写的字体必须做到哪些要求？

3.一个完整的尺寸，一般应包括哪四个部分？分别有哪些基本规定？

4.在各种不同的场合下，如何分别用平面几何的作图方法准确地画出连接圆弧？

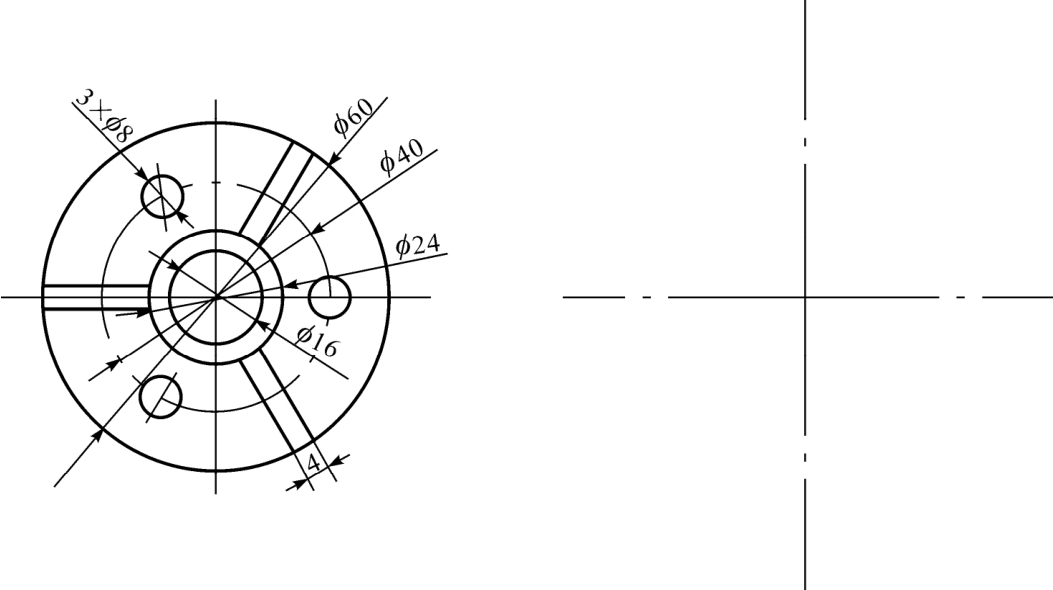

5.尺寸标注改错如图1-39所示：将改正后的尺寸标注在右边图上。

图1-39　尺寸标注改错

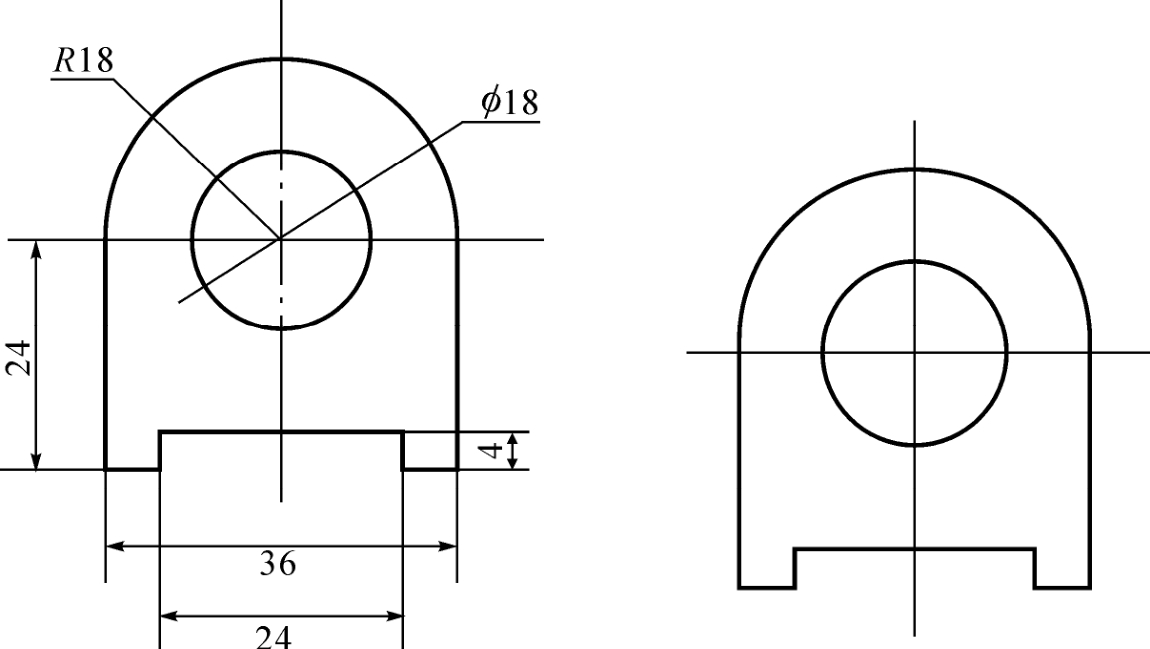

6.按如图1-40所示尺寸及图形在指定位置绘制图形，并标注尺寸。

图1-40　标注尺寸

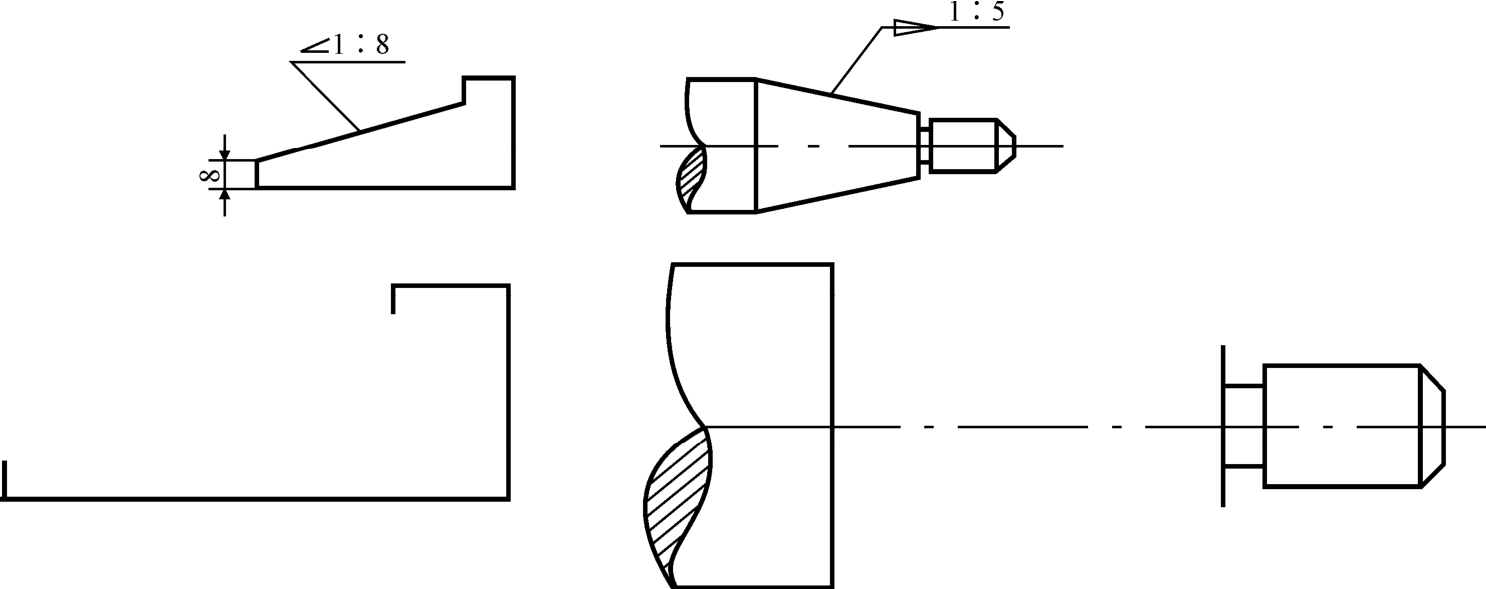

7.参照如图1-41所示，在指定位置按1︰1画出图形并标注尺寸。

图1-41　标注尺寸
