二、徒手绘图

徒手绘图是一项重要的基本功，在实际工作中，经常会碰到徒手绘图的情况。所谓徒手绘图，就是不用或只用简单的绘图工具，以较快的速度，徒手目测画出图形。下面介绍徒手绘图的基本方法。

草图不需要反映物体的尺寸，但要求画出的物体各部分比例协调。徒手绘图时，应能做到：图线分明、字体工整、比例匀称、图面整洁。绘制草图一般用HB铅笔，铅芯削成圆锥形。

1．徒手画直线

画直线的要领是：笔杆略向画线方向倾斜，执笔的手腕或小指轻靠纸面，眼睛略看直线终点以控制画线方向。画短线转动手腕即可，画长线可移动手臂画出。运笔及画法如下：

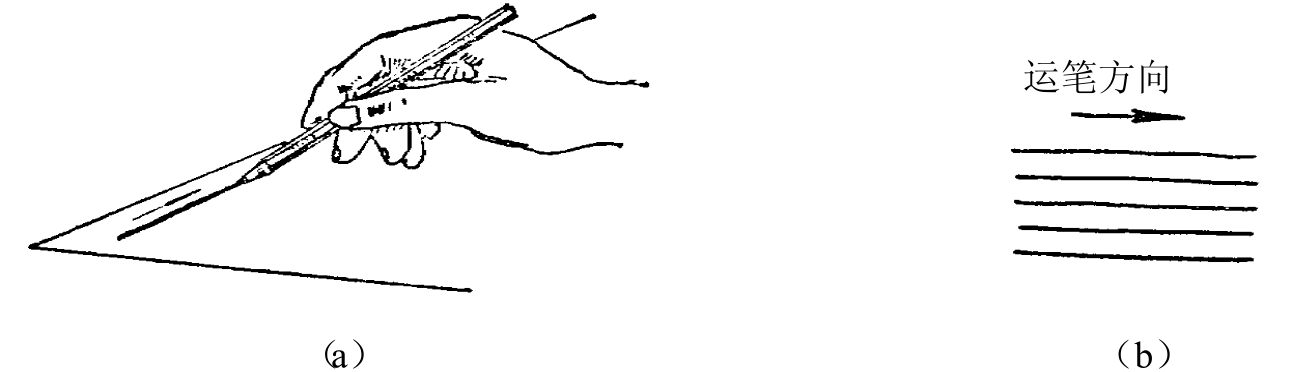

（1）水平线自左至右运笔，如图1-34所示。

图1-34　徒手画水平线

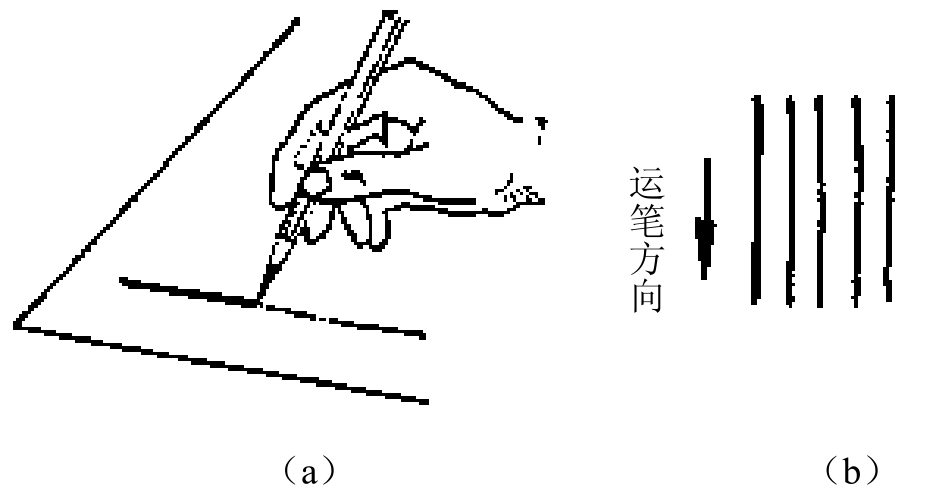

（2）垂直线自上至下运笔，如图1-35所示。

图1-35　徒手画垂直线

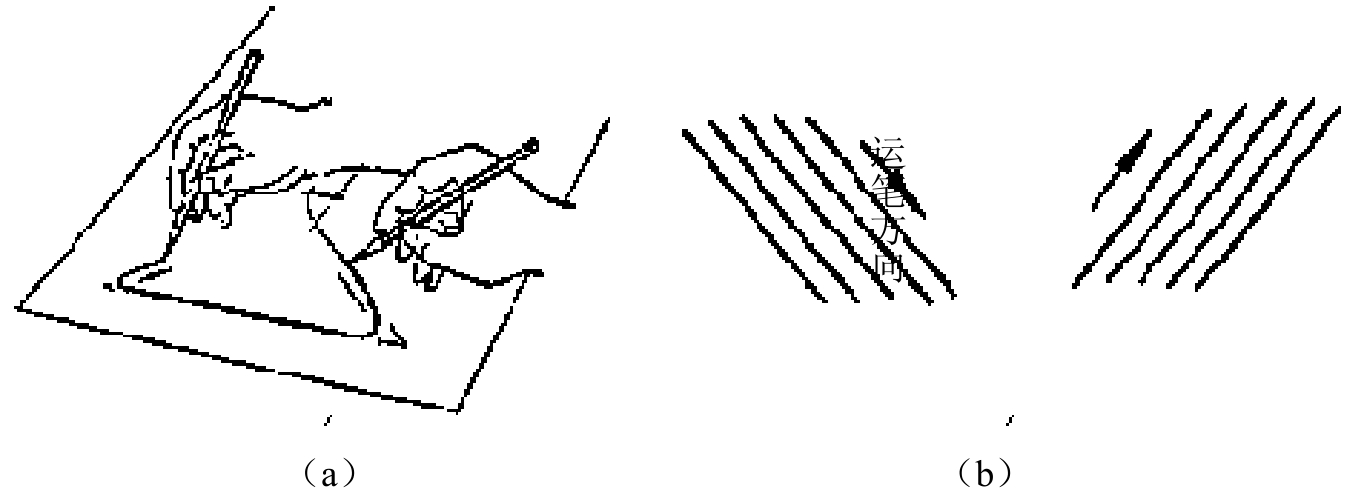

（3）画倾斜线的运笔方向如图1-36所示。

（4）画垂直线和倾斜线时，也可以把图纸转动到画水平线的位置，按画水平线的画法画出。

图1-36　徒手画斜线

2．徒手画圆

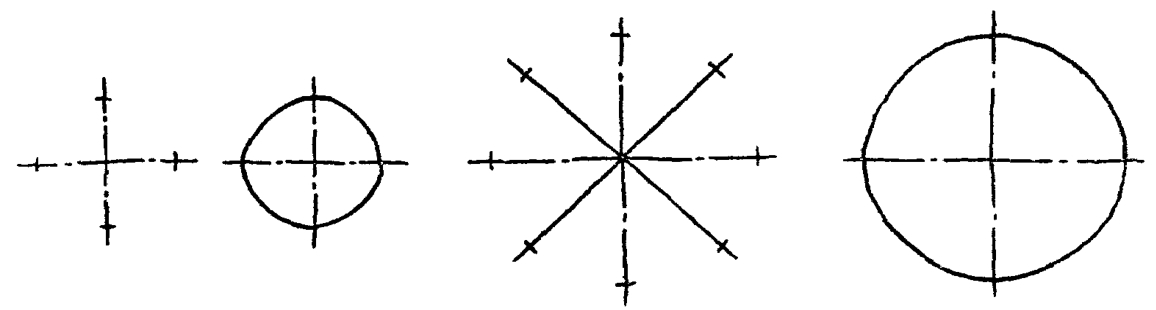

徒手画圆时，先定出圆心的位置。然后过圆心画出互相垂直的中心线，再过圆心画左、右倾斜（一般约45°）的两条直线（小圆只画水平和垂直两条线即可），然后在这些过圆心的直线上用目测截取圆的半径，最后将截得的点徒手圆滑地连接起来，如图1-37所示。

图1-37　徒手画圆（一）

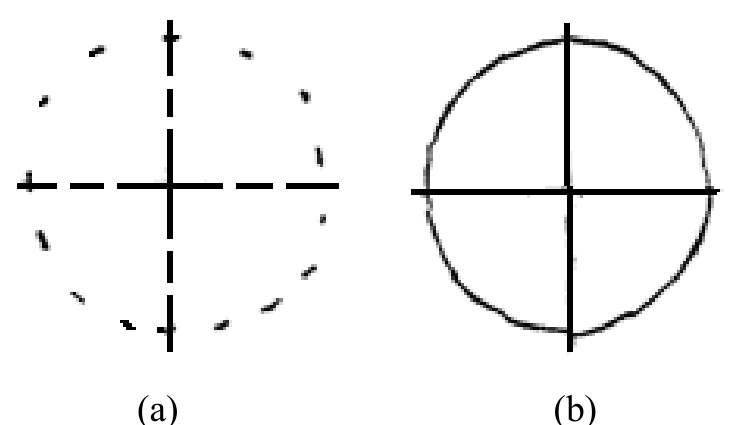

当圆较大时，可再增加一些点来作图。也可用一纸片，在纸片上作好半径长度的记号，过中心线画若干点，再连成圆，如图1-38所示。

图1-38　徒手画圆（二）
