机械制图
1.3.4 §1-4 平面图形的画法

§1-4 平面图形的画法

平面图形是由一些基本几何图形(线段或线框)构成。绘制平面图形,首先应对平面图形作尺寸和线段性质分析,以确定正确的绘图步骤。

平面图形的尺寸分析

1.尺寸基准

标注尺寸的起点,称为尺寸基准。分析尺寸时,首先要查找尺寸基准。通常以图形的对称轴线、较大圆的中心线、图形轮廓线作为尺寸基准。一个平面图形具有两个坐标方向的尺寸,每个方向至少要有一个尺寸基准。尺寸基准常常也是画图的基准。画图时,要从尺寸基准开始。

2.尺寸分类

平面图形中所注尺寸按其作用可分为两类:

(1)定形尺寸:用于确定平面图形中各线段形状大小的尺寸。如用以确定图形中直线段的长度,圆弧的直径和半径、多边形边长、角度的大小等尺寸。如图1-32中Φ20、Φ27、R33等。

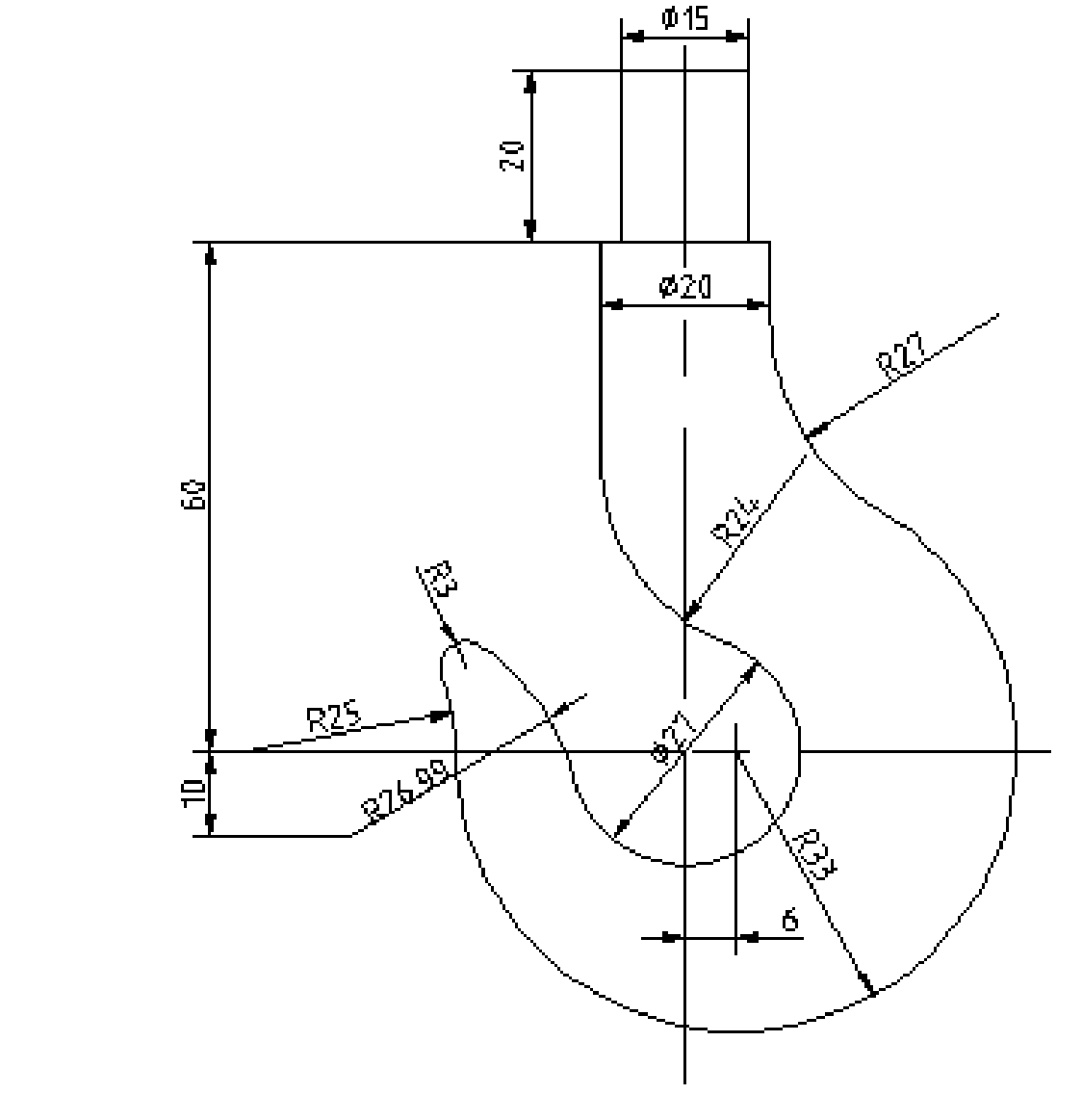

图1-32 吊钩

(2)定位尺寸:凡决定平面图形中各组成部分与尺寸基准之间相对位置的尺寸,称为定位尺寸。如圆心、封闭线框、线段等在平面图形中的位置尺寸均属定位尺寸。如图1-32中6、10、60等。

应当指出:有的尺寸具有双重作用,既是定形尺寸,又是定位尺寸。

3.平面图形的线段分析

平面图形中的线段,依其尺寸是否齐全可分为三类:

(1)已知线段:具有齐全的定形尺寸和定位尺寸的线段为已知线段,作图时可以根据已知尺寸直接绘出。

(2)中间线段:只给出定形尺寸和一个定位尺寸的线段为中间线段,其另一个定位尺寸可依靠与相邻已知线段的几何关系求出。

(3)连接线段:给出线段的定形尺寸,定位尺寸可依靠其两端相邻的已知线段求出的线段为连接线段。

4.平面图形的画图步骤

通过对平面图形的尺寸和线段性质分析,即可拟定该平面图形的绘图步骤。一般从图形的基准线画起,再按已知线段、中间线段、连接线段的顺序作图。对圆弧来说,先画已知圆弧,再画中间圆弧,最后画连接圆弧。吊钩的画图步骤如图1-33所示。

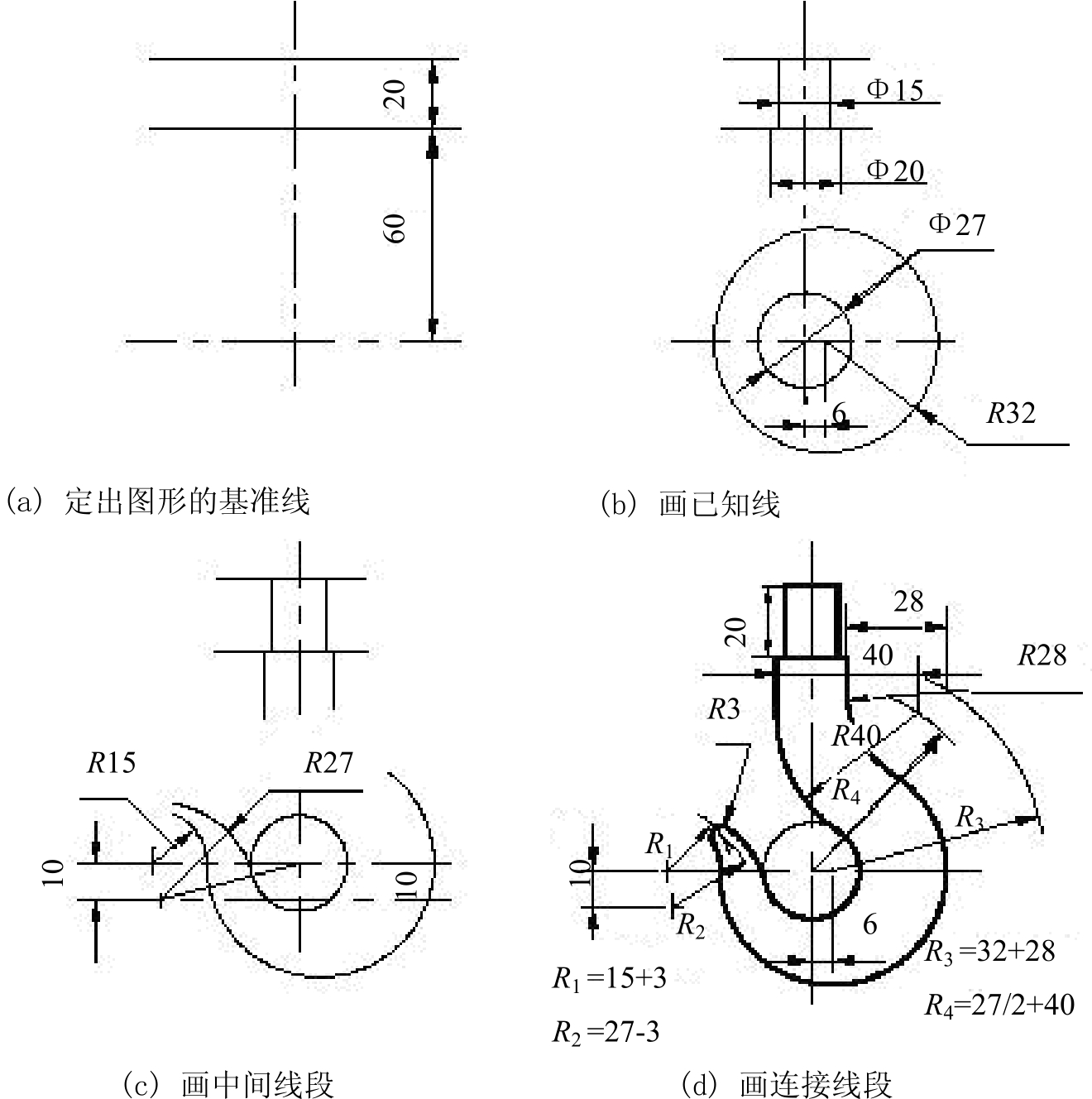

图1-33 吊钩的画图步骤

(1)画底稿线:按正确的作图方法绘制,要求图线细而淡,图形底稿完成后应检查,如发现错误,应及时修改,擦去多余的图线。

(2)标注尺寸:确定尺寸基准,标注定形尺寸和必要的定位尺寸,检查、调整、补遗删多,做到正确、完整、清晰。

(3)描深图线:可用铅笔或墨线笔描深线,描绘顺序宜先细后粗、先曲后直、先横后竖、从上到下、从左到右,最后描倾斜线。

(4)填写标题栏及其他说明:文字应该按工程字要求写。

(5)修饰并校正全图。
