四、圆弧连接

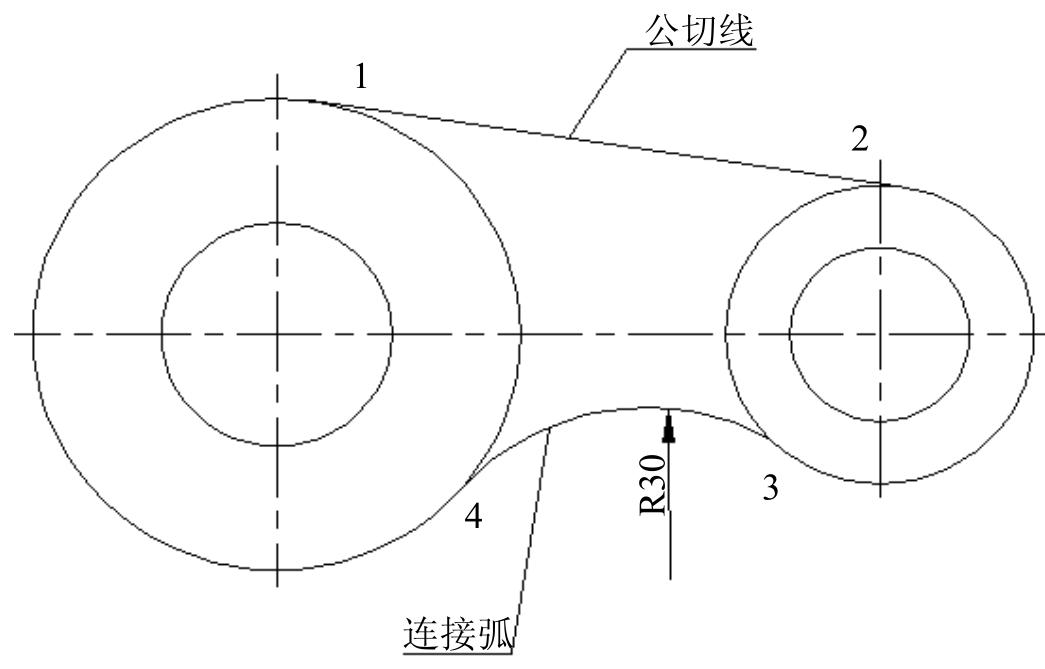

如图1-30所示，由一线段圆滑地过渡到另一线段的关系，称为连接。如用一直线连接两圆弧，该直线称为公切线；如用圆弧连接圆弧或直线，该圆弧称为连接弧；两连接线段中圆滑过渡的分界点称为切点。

图1-30　圆弧连接

1．圆弧连接的原理与作图方法

圆弧连接的实质是圆弧与圆弧，或圆弧与直线间的相切关系。圆弧连接的作图步骤是：

（1）求出连接弧的圆心；（2）定出切点的位置；（3）准确地画出连接圆弧。

2．连接作图

（1）直线与圆弧连接：直线与圆弧间的圆弧连接，其作图方法和步骤如表1-6所示。

（2）圆弧与圆弧连接：用圆弧连接两已知圆弧有三种情况：圆弧与圆弧外连接、圆弧与圆弧内连接、圆弧与圆弧混合连接。其作图方法和步骤如表1-7所示。

（3）两直线间的圆弧连接：两直线间的圆弧连接如表1-8所示。

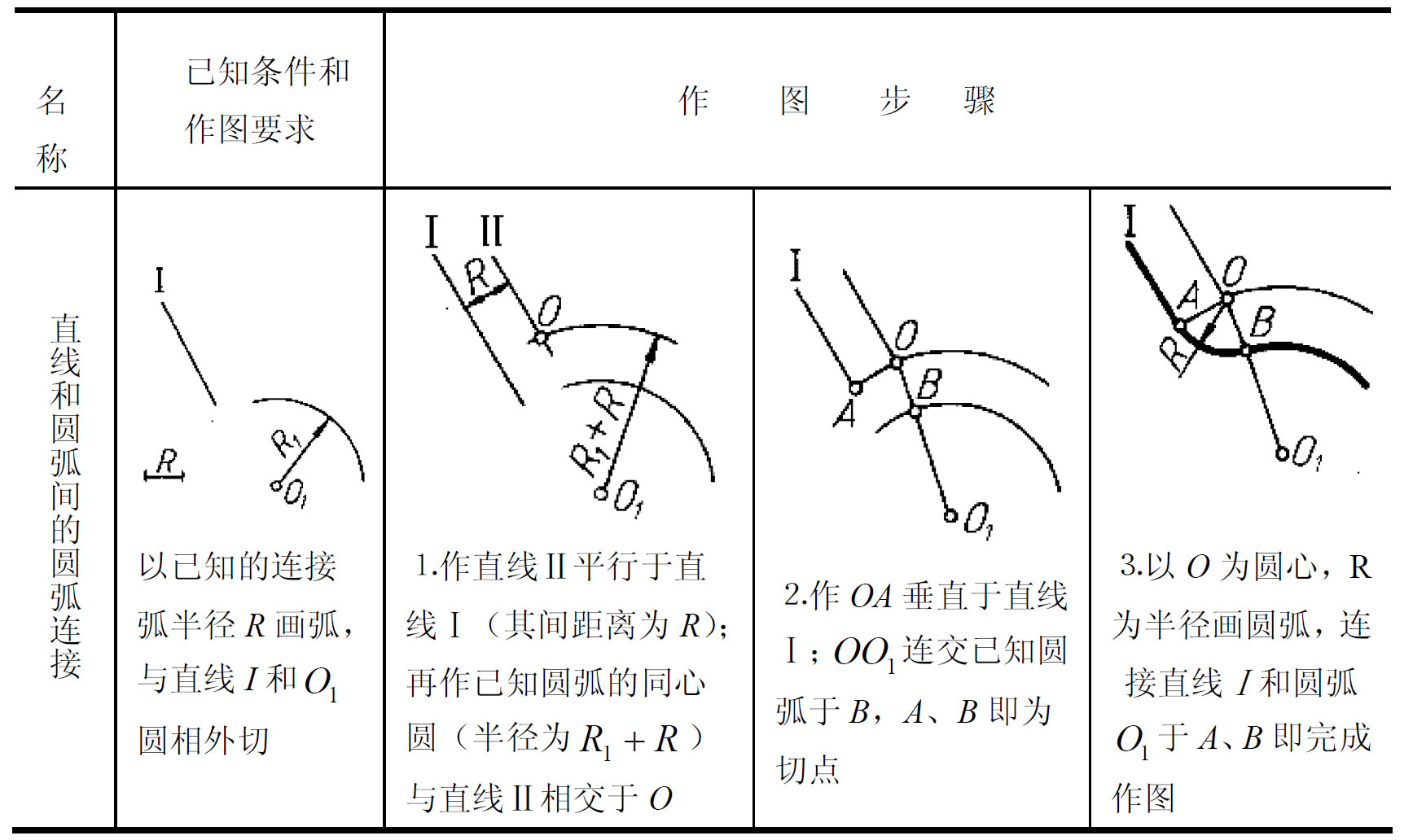

表1-6　直线与圆弧间的圆弧连接

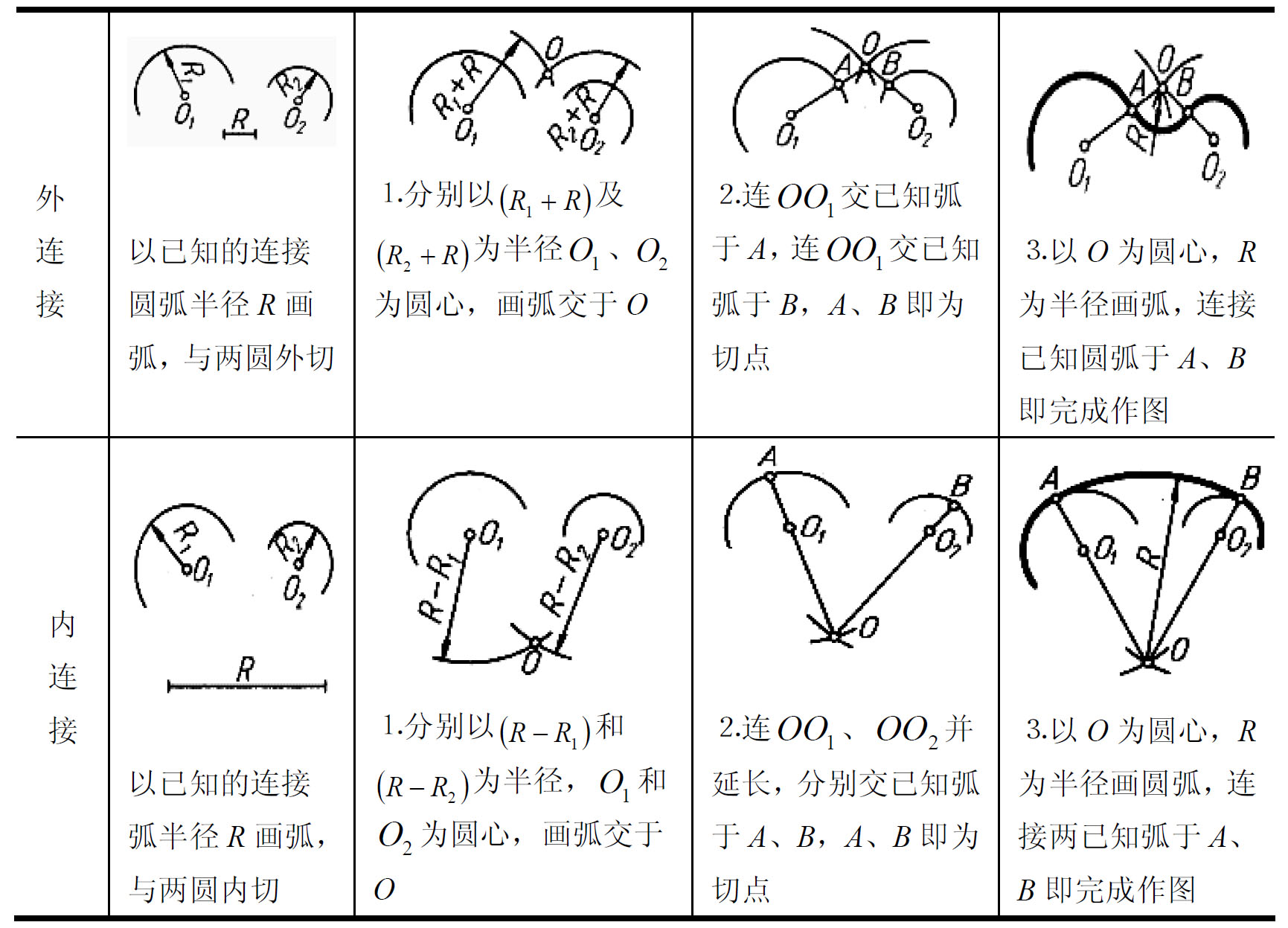

表1-7　两圆弧间的圆弧连接

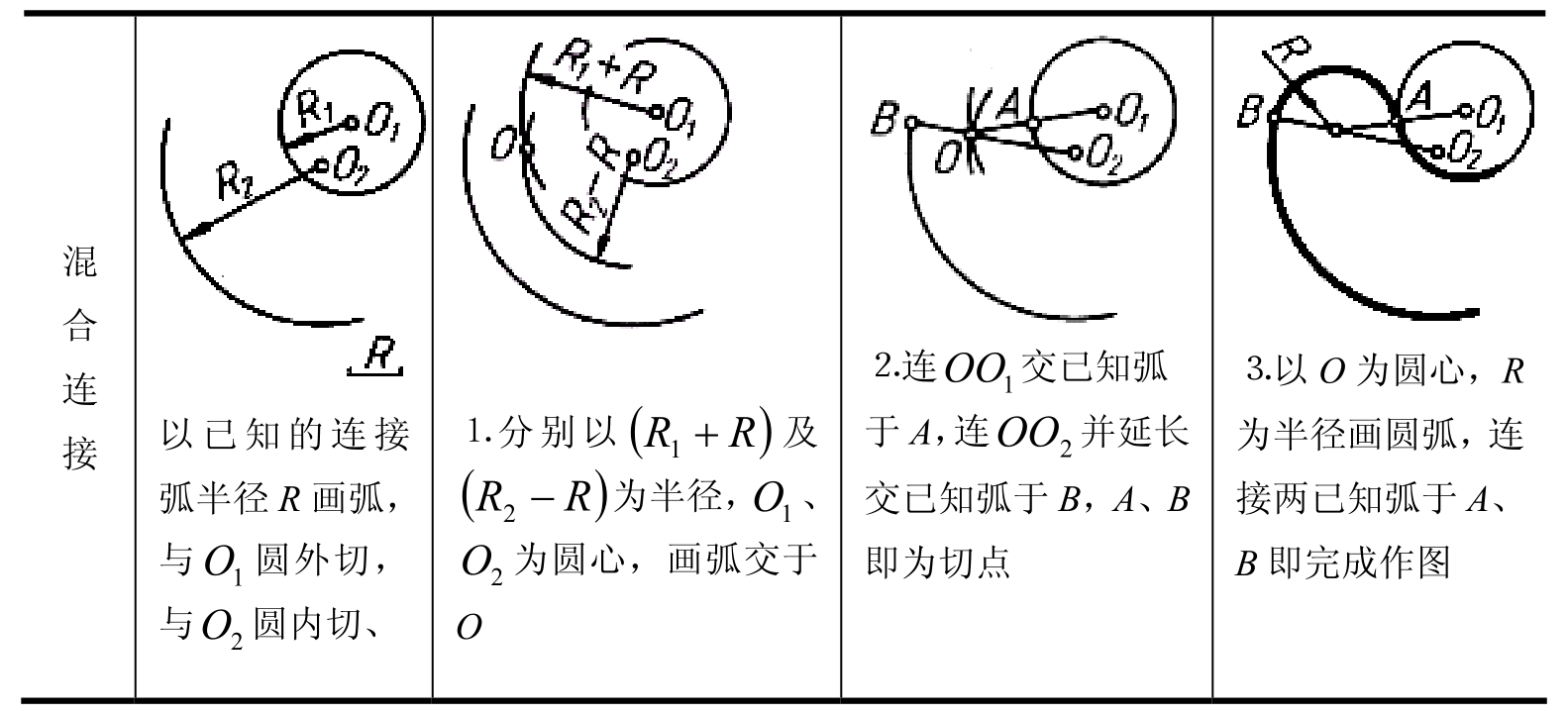

续表
