机械制图
1.3.2.5 五、尺寸注法(GB/T4458.4-84)

五、尺寸注法(GB/T4458.4-84)

视图只能表示物体的结构形状,物体各部分的真实大小,要靠标注尺寸来确定,标注尺寸应严格遵照国家标准有关尺寸注法的规定,做到正确、齐全、清晰、合理。

1.尺寸标注基本规则

(1)机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。

(2)图样中(包括技术要求和其他说明)的尺寸,一般以毫米为单位。以毫米为单位时,不注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。

(3)图样中所标注的尺寸,为该图样所表示机件的最后完工尺寸,否则应另加说明。

(4)机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。

2.尺寸的组成

(1)尺寸数字:表示所注尺寸的数值。线性尺寸的数字一般应写在尺寸线的上方、左方或尺寸线的中断处,位置不够时,也可以引出标注。尺寸数字不能被任何图线通过,否则必须将该图线断开。在同一张图上基本尺寸的字高要一致,一般采用3.5号字,不能根据数值的大小而改变。在同一图样上,数字的注法应一致。注写线性尺寸数字时,如尺寸线为水平方向时,尺寸数字规定由左向右书写,字头向上;如尺寸线为竖直方向时,尺寸数字由下向上书写,字头朝左;在倾斜的尺寸线上注写尺寸数字时,字头必须向上的趋势。线性尺寸、角度尺寸、圆、圆弧、小尺寸等尺寸的注法如图1-18所示。

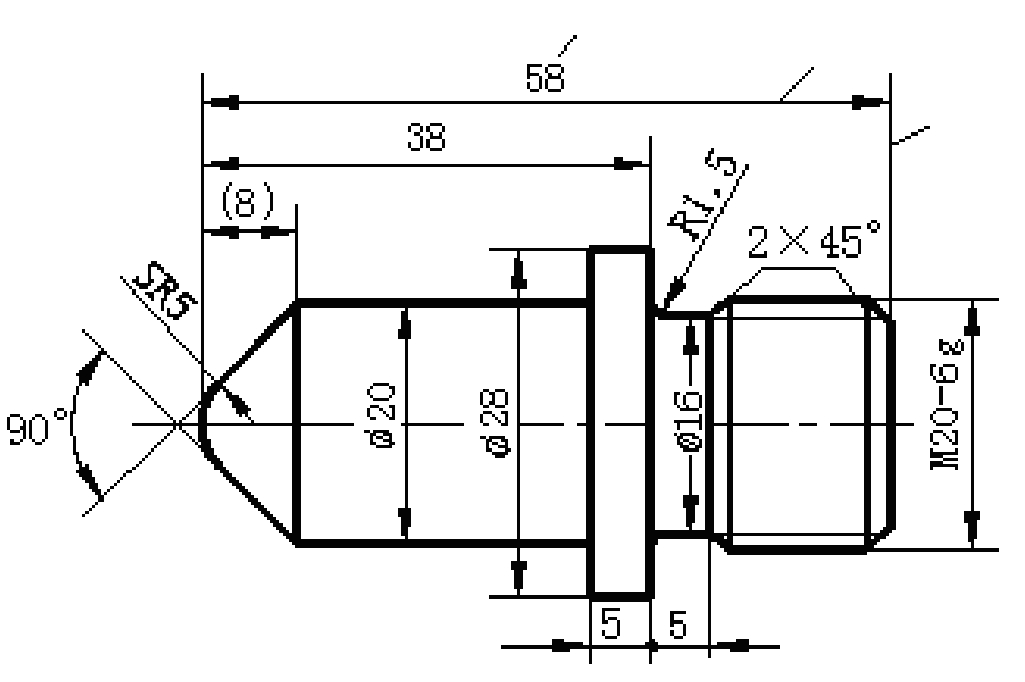

图1-18 线性尺寸数字的注写位置

(2)尺寸界线:表示所注尺寸的起始和终止位置,用细实线绘制。它由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线本身作尺寸界线。尺寸界线一般应与尺寸线垂直,并且超出尺寸线 2mm左右。

(3)尺寸线:表示所注尺寸的范围,用细实线绘制。尺寸线不能用其他图线代替,不得与其他图线重合或画在其延长线上,并应尽量避免尺寸线之间及尺寸线与尺寸界线相交。标注线性尺寸时,尺寸线必须与所标注的线段平行,相互平行的尺寸线小尺寸在内,大尺寸在外,依次排列整齐。并且各尺寸线的间距要均匀,间隔应大于5mm,以便注写尺寸数字和有关符号。

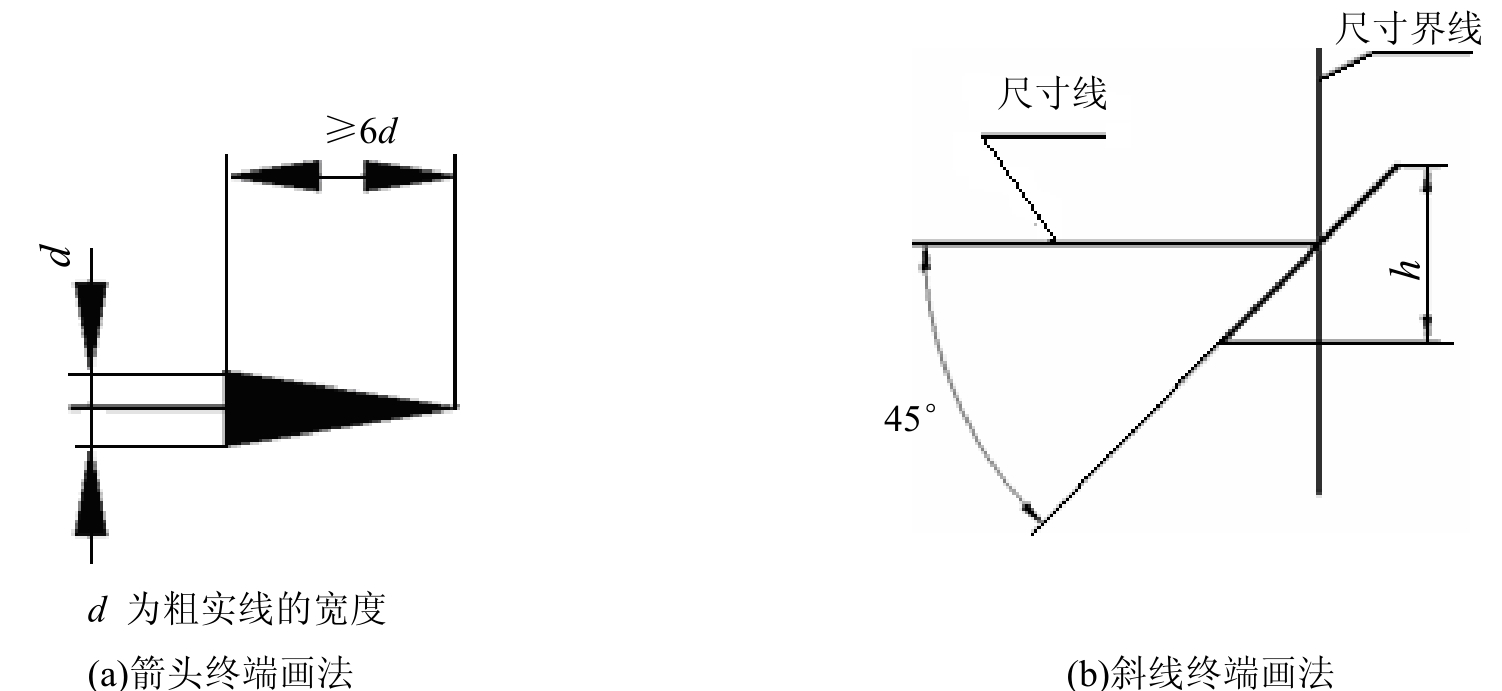

图1-19 箭头终端的用法举例

(4)尺寸线终端:尺寸线终端有两种形式:箭头和斜线,如图1-19所示。机械图样一般用箭头形式,箭头尖端与尺寸界线接触,不得超出也不得离开。当尺寸线太短,没有足够的位置画箭头时,允许将箭头画在尺寸线外边;标注连续的小尺寸时可用圆点代替箭头。

3.尺寸注法示例(如表1-5所示)

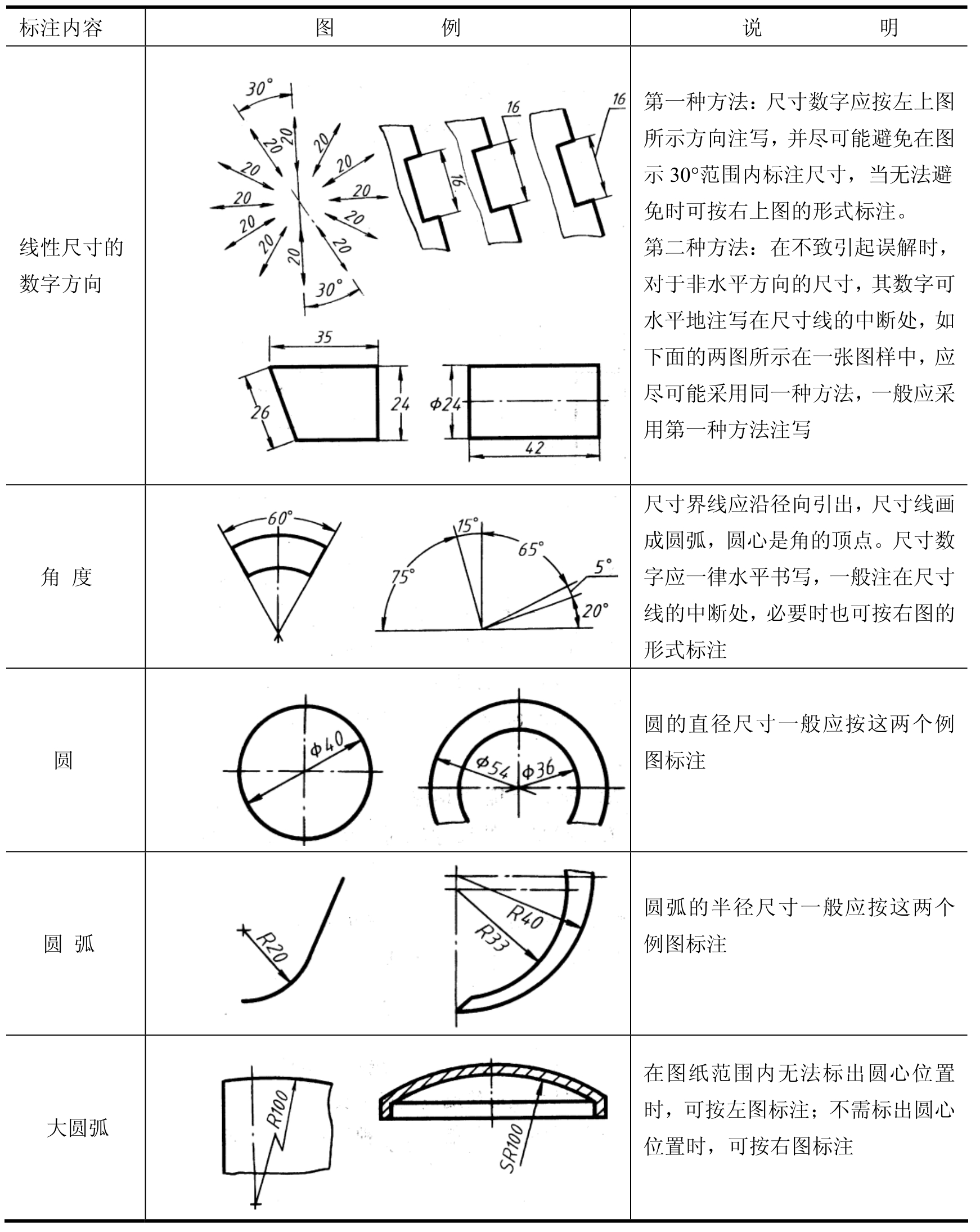

表1-5 常见的尺寸注法

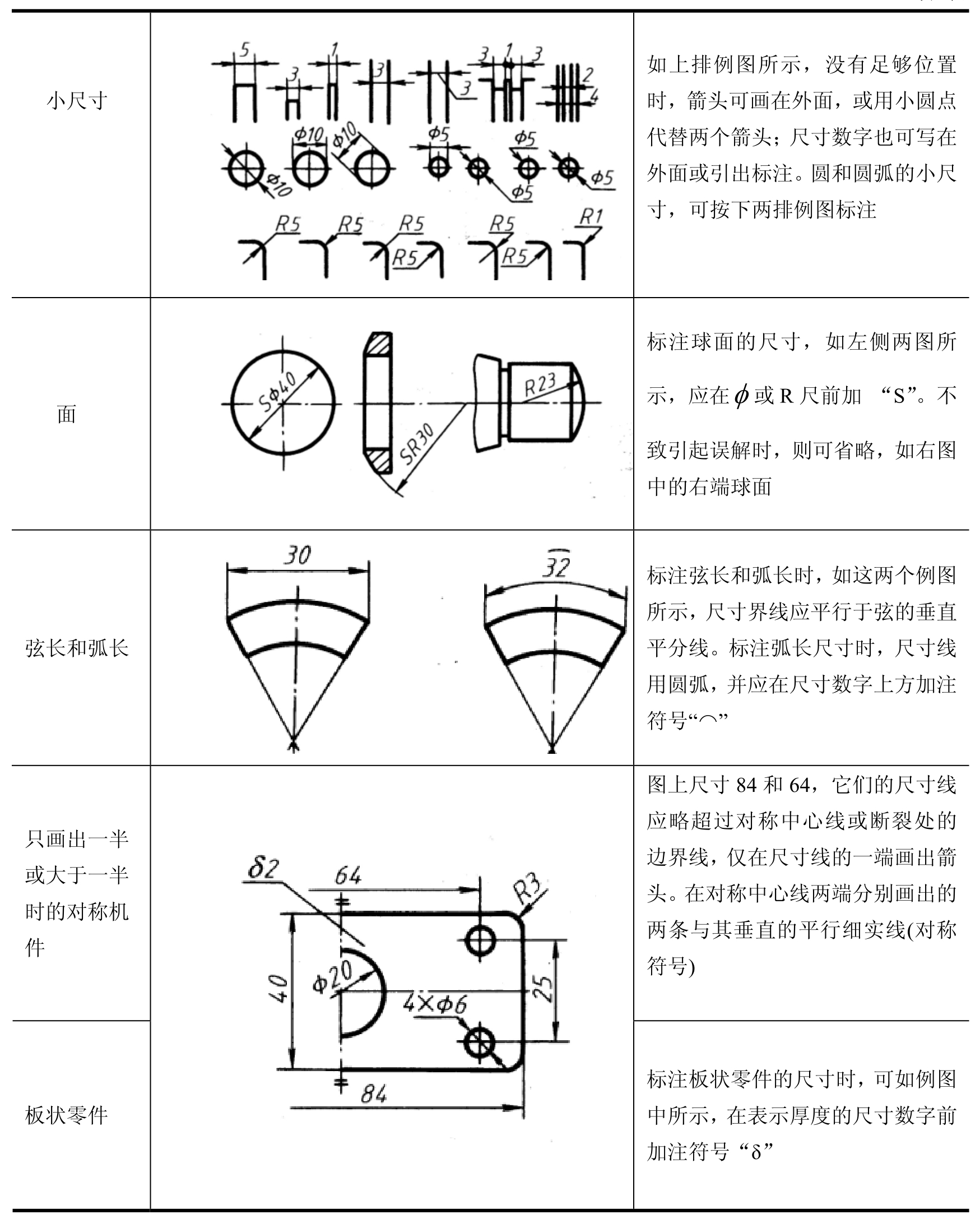

续表

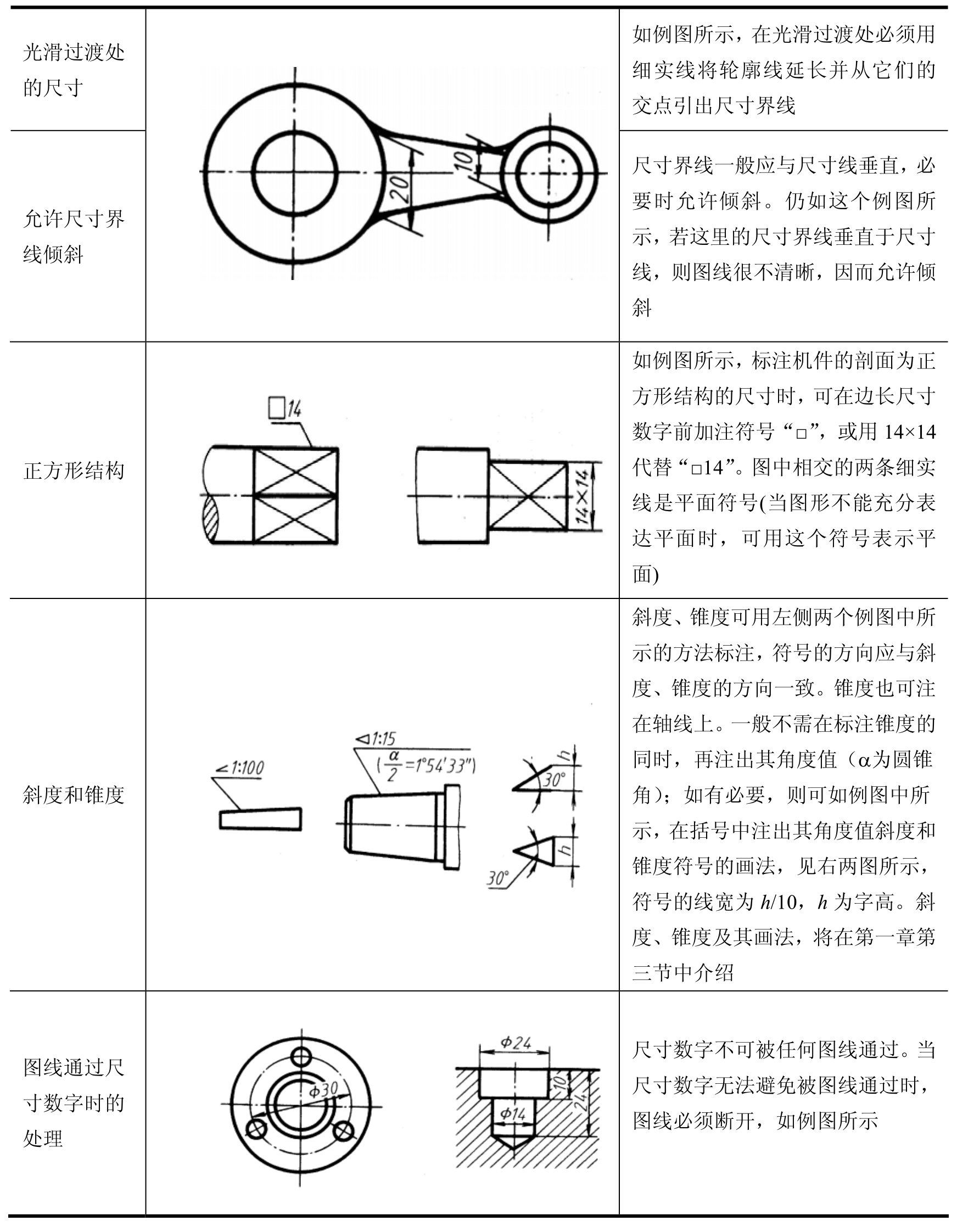

续表
