四、图线（GB/T4457.4－1984）

我国现行的图线专项标准有两项，即GB/T4457.4-1984《机械制图　图线》和GB/T17450-1998《技术制图　图线》。在绘制机械图样时，应在不违背GB/T17450的前提下，继续贯彻GB/T4457.4中的有关规定。

1．图线的基本种类

机件中的图形是用各种不同粗细和形式的图线画成的。绘制图样时，应采用如表1-4所示规定的图线。

2．图线的画法

图线的宽度分为粗、细两种。画图时应根据图形的大小和复杂程度首先确定粗线（粗实线、粗虚线、粗点画线）的宽度。所有图线的宽度b应按图样的类型和尺寸大小在下列系数中选择：

0.18mm　0.25mm　0.35mm　0.5mm　0.7mm　1mm　1.4mm　2mm.

手工绘图时，画各种图线应注意下列问题：

（1）同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线段长短间隔应各自大致相等。

（2）两条平行线之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。

（3）点画线与其他图线相交时，都应以线段相交，不应在空隙或短画处相交；当虚线是粗实线的延长线时，粗实线应画到分界点，而虚线应留有空隙；当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线需留有空隙。

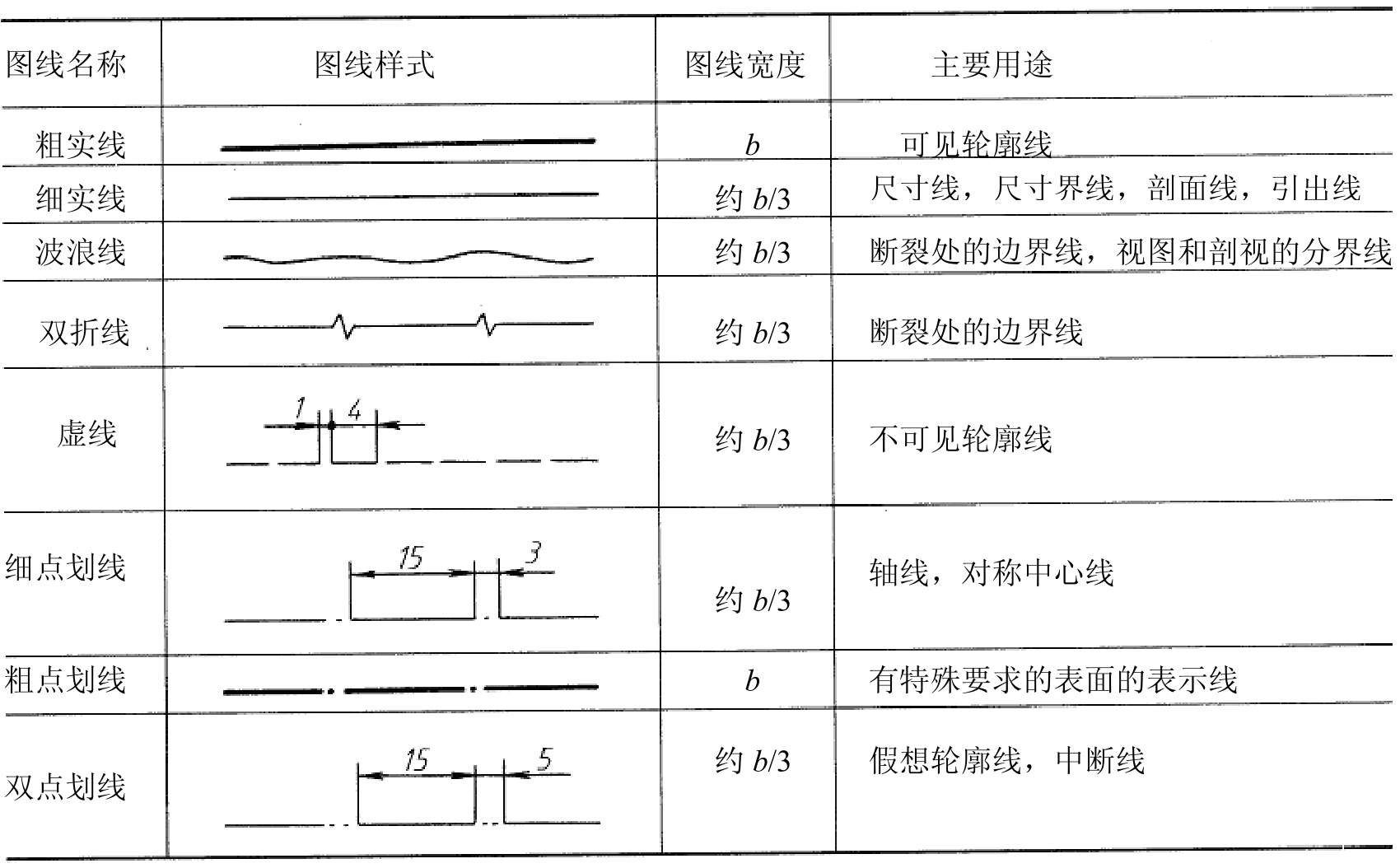

表1-4　图线的形式、宽度和主要用途

（4）绘制圆的中心线（细点画线）时，圆心应为线段的交点。点画线和双点画线的首末两端应是线段而不是短画，同时其两端应超出图形的轮廓线3～5mm。在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。
