二、比例（GB/T14690-1993）

比例是指图样中图形与其实物相应要素的线性尺寸之比。比值为1的比例，即1︰1，称为原值比例；比值大于1的比例，如4︰1等，称为放大比例；比值小于1的比例，如1︰3等，称为缩小比例。

绘制图样时，应尽可能按机件的实际大小画出，以方便看图，如果机件太大或太小，则可用表1-2中所规定的第一系列中选取适当的比例，必要时也允许选取表1-3第二系列的比例。

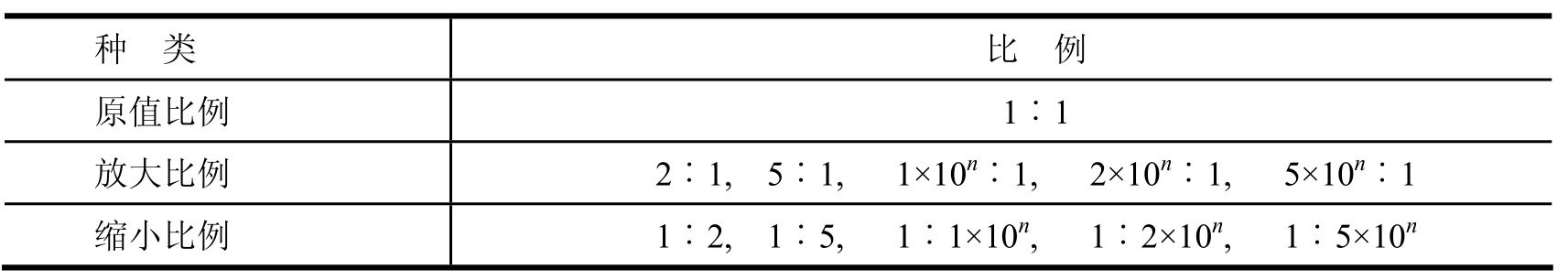

表1-2　比例系列（一）

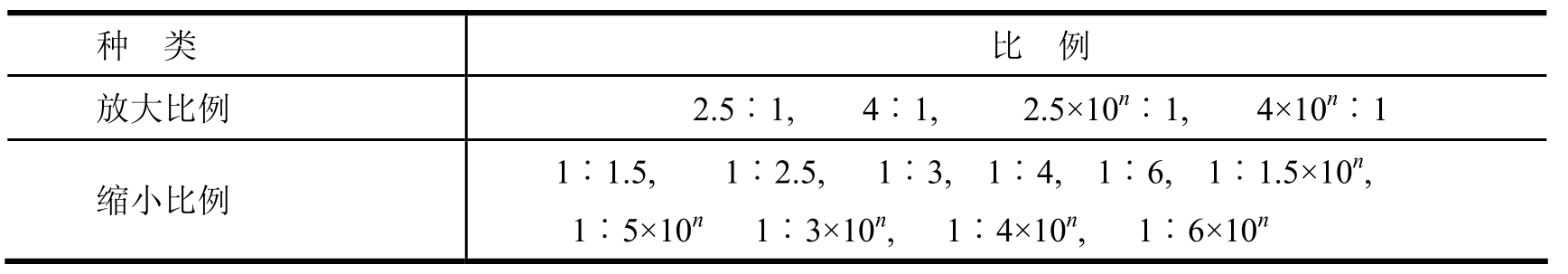

表1-3　比例系列（二）

绘制同一机件的各个视图时应尽量采用相同的比例，当某个视图需要采用不同比例时，必须另行标注。比例一般应标注在标题栏中的比例栏内。必要时，可在视图名称的下方或右侧标注比例。

不论放大或缩小，标注尺寸时必须注出设计要求的尺寸。
