二、绘图仪器

绘图仪器一般是成套盒装，有简单的三件一盒到配套齐全的二十几件一盒的多种系列。常用件有圆规、分规、直线笔。

1．圆规

圆规是绘图仪器中的主要件，用来画圆和圆弧。圆规的一个腿有带台阶的小钢针，用来定圆心；另一腿装上铅芯插脚或钢针（分规用）。使用圆规时，应先调整针尖和插腿的长度，使针尖略长于铅芯，再取好半径，以右手握住圆规头部，左手食指协助将针尖对准圆心如图1-7（a）所示，然后匀速顺时针转动圆规画圆如图1-7（b）所示。如所画圆较小可将插腿及钢针向内倾斜如图1-8所示；画大圆时，需装延伸杆如图1-9所示。

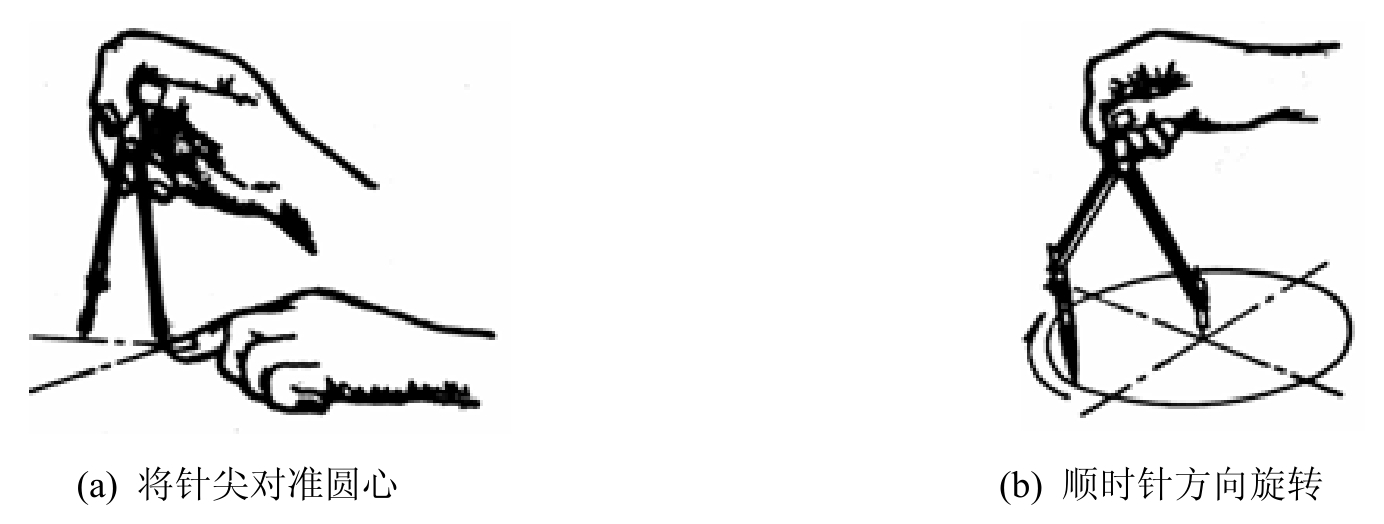

图1-7　圆规使用方法

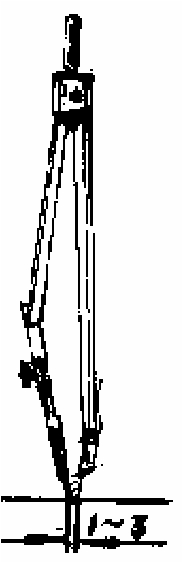

图1-8　小圆画法

图1-9　大圆画法

2．分规

分规是量取线段和等分线段的工具如图1-10所示，两腿端部均装有固定钢针。使用时，应检查分规两腿的针尖靠拢后是否平齐如图1-10（a）所示，用分规等分直线段的方法如图1-10（b）所示，用同样的方法也可等分圆弧。用分规量取尺寸的方法如图1-10（c）所示,从比例尺上量取长度时，针尖不要正对尺面，应使针尖与尺面保持倾斜。

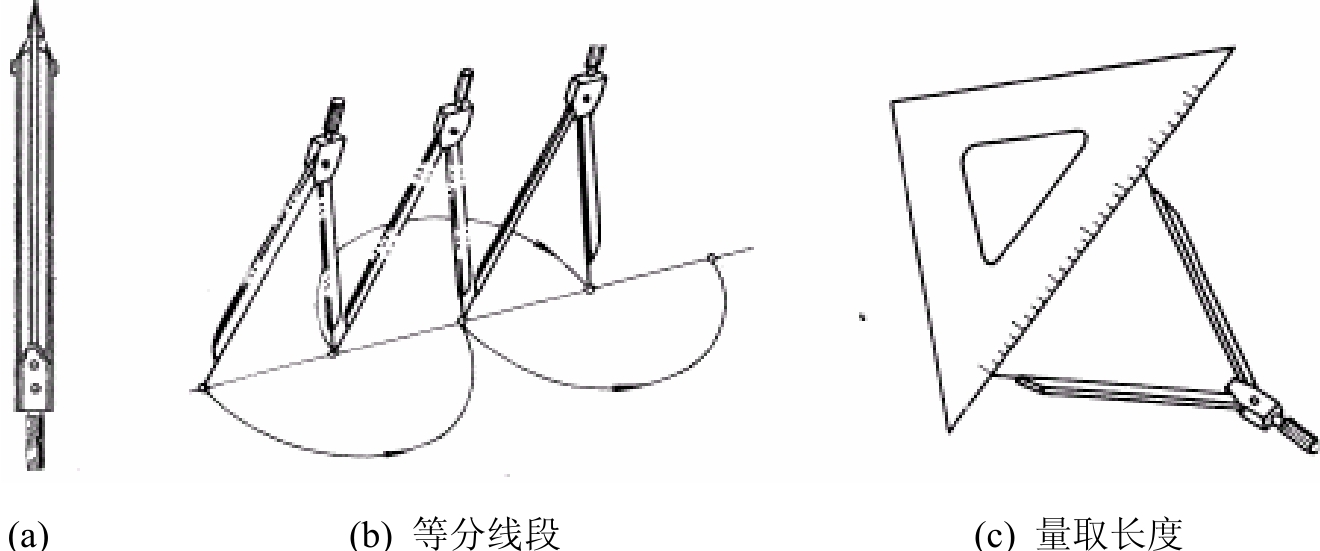

图1-10　分规的用途

3．比例尺

常用的比例尺为三棱尺，它有三个尺面，刻有六种不同比例的尺标，如1︰100，1︰200，1︰600等。当使用比例尺上某一比例时，可直接按尺面上所刻的数值截取或读出刻线段的长度。例如按比例1︰100画图时，图上每1cm长度即表示实际长度为100cm。

在绘制机械图样时，1︰100可当作1︰1使用，此时每一小格刻度为1mm，1︰200可当作1︰2使用，每一小格刻度为2mm。
