一、绘图工具

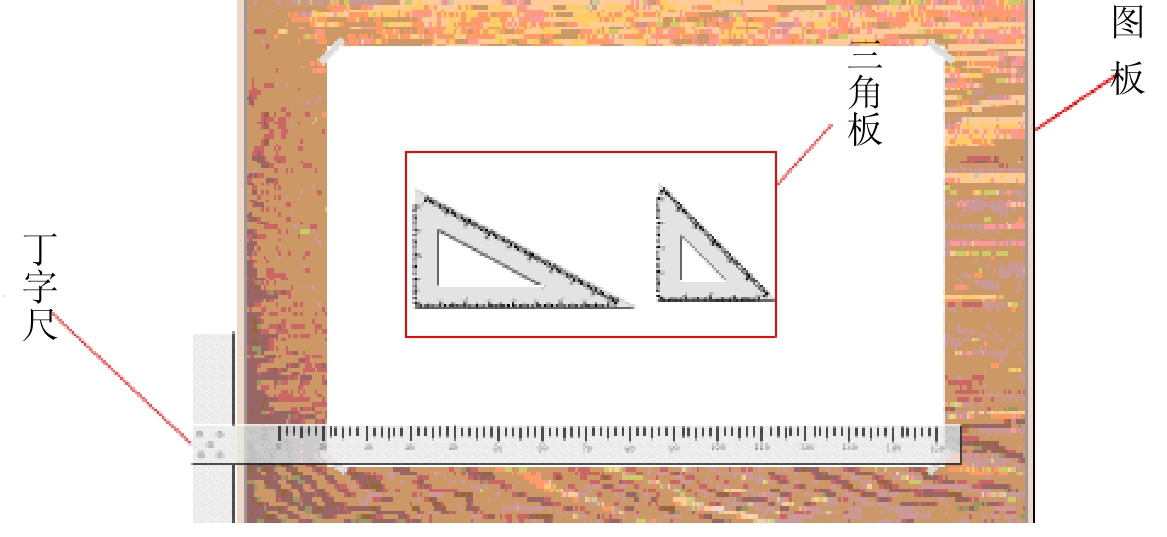

常用的绘图工具有：图板、丁字尺、三角板（如图1-1所示）、曲线板、绘图机、自动绘图机。

图1-1　常用的绘图工具

1.图板、丁字尺、三角板

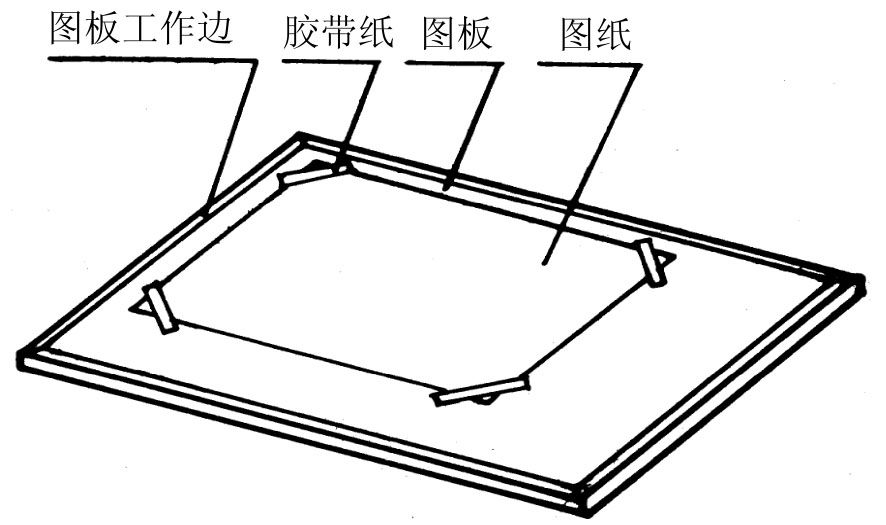

图板主要用来固定图纸。板面光滑平整，四边由平直的硬木镶边，其左侧边称为导边。固定图纸可用胶带纸粘贴（如图1-2所示）。图板应防止受潮、暴晒，也不能用刀具在图板上裁切纸张或用硬质材料刻画图板，以免翘曲变形或损坏。

常用的图板规格有：0号(900mm×1 200mm)、1号(600mm×900mm)和2号(450mm×600mm)。

图1–2　图　板

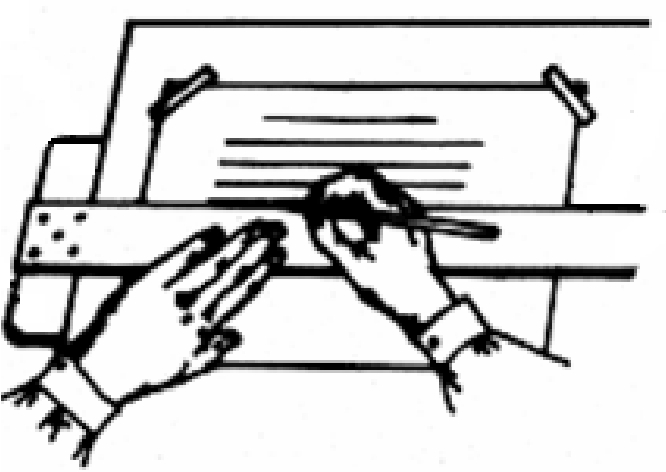

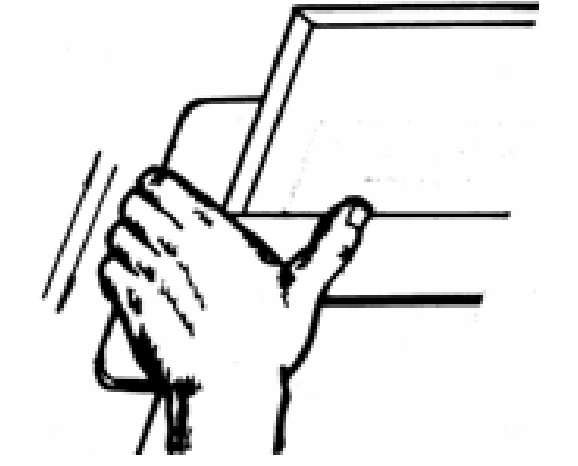

丁字尺由尺头和尺身两部分组成，用于绘制水平线。使用时，左手扶住尺头，将尺头的内侧边紧贴图板的导边如图1-3所示，上下移动丁字尺，自左向右，可画出不同位置的水平线如图1-4所示。

图1-3　丁字尺头紧靠图板工作

图1-4　画水平线

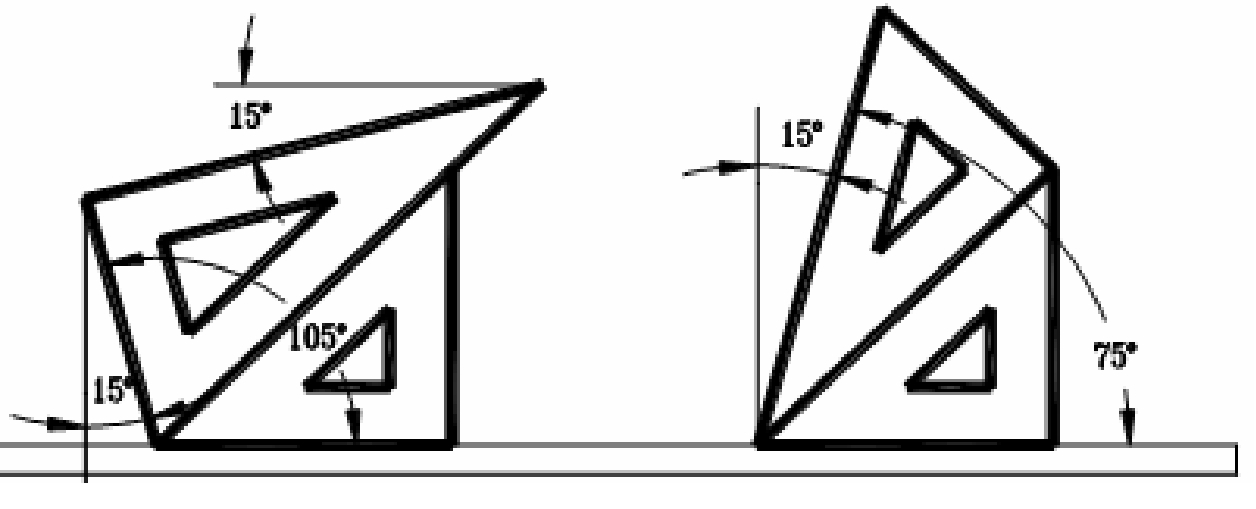

一副三角板由45°和30°，60°三角板各一块组成。三角板与丁字尺配合，可以画垂直线、从0°开始间隔15°的倾斜线及其平行线（如图1-5所示），用两块三角板可以画与水平成15°，75°倾斜线，以及任意已知直线的平行线和垂直线。画上述各直线时，要随时注意将三角板下边缘与丁字尺尺身的工作边靠紧。三角板应保持各边平直，避免碰撞。

图1-5　用三角板和丁字尺配合画15°、75°、105°倾斜线

2.曲线板、绘图机、自动绘图机

曲线板是绘制非圆曲线的常用工具。画线时，先徒手将各点轻轻地连成曲线，但每段都不要全部描完，至少留出后两点间的一小段使之与下段吻合，以保证曲线光滑连接。

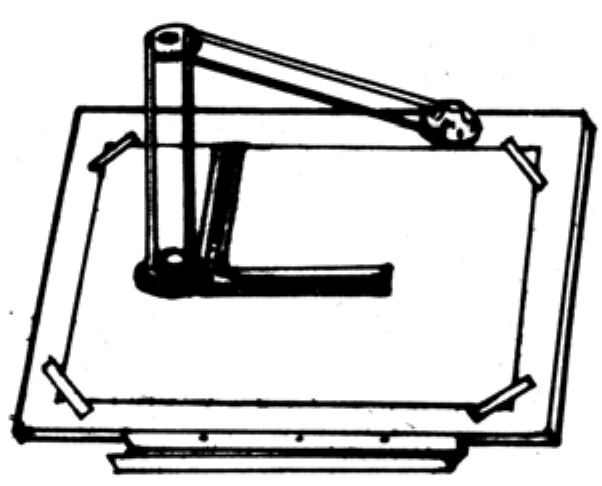

绘图机是一种综合性的绘图设备，可完成丁字尺、三角板和量角器等制图工具的工作，绘图效率较高。绘图机按构造不同分多种类型，如图1-6所示为平行连杆机构绘图机。

图1-6　绘图机

自动绘图机由电子计算机控制，是先进的电子绘图设备。
