8.2　DHCP服务原理

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议），它的前身是BOOTP。BOOTP原本是用于无磁盘主机连接的网络：网络主机使用BOOT ROM而不是磁盘启动，客户端启动完成后还没有IP地址，它使用广播IP地址255.255.255.255作为目的IP地址向网络发出IP地址获取请求。运行BOOTP协议的服务器接收到这个请求后，会根据请求中客户端提供的MAC地址向其发送一个含有分配的IP地址、服务器IP地址、网关等信息的FOUND帧。客户端会根据该FOUND帧的内容配置TCP/IP参数，连接上网络，然后通过网络连接专用TFTP服务器下载启动镜像文件，模拟成磁盘完成启动。BOOTP的缺点是必须事先获得客户端的硬件地址，而且每个客户端的硬件地址与IP地址是静态绑定的，不能动态分配，在IP地址资源紧缺的环境中会造成很大的浪费。

DHCP是BOOTP的增强版本，包括服务器端和客户端两部分。所有TCP/IP协议参数的设置都由DHCP服务器集中管理，并负责处理客户端的DHCP请求；客户端使用从服务器分配来的TCP/IP参数进行配置，完成网络连接。当主机采用DHCP进行自动配置时，需要在其Internet协议设置中选择“自动获得IP地址”和“自动获得DNS服务器地址”，如图8-3所示。

DHCP系统中必须至少有一台DHCP服务器工作在网络上，它会监听网络中的DHCP请求，并与客户端协商TCP/IP的参数设置。它提供3种IP地址分配方式：

·Manual Allocation。网络管理员为少数特定的主机静态绑定固定的IP地址，并且IP地址不会过期。

·Automatic Allocation。自动分配是指一旦DHCP客户端第一次成功地从DHCP服务器端租用到IP地址后，就固定使用这个地址。

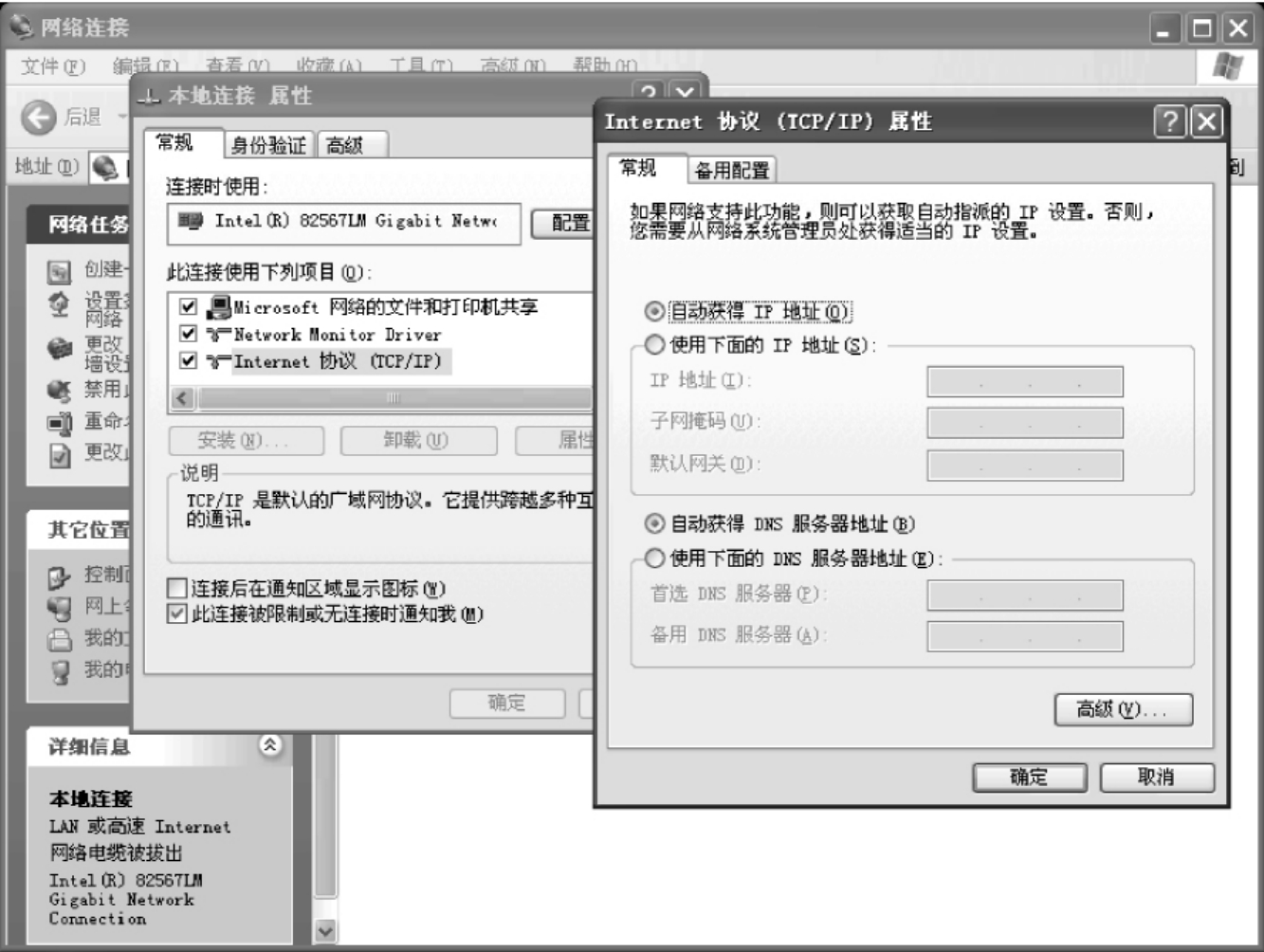

图8-3　主机DHCP配置示意图

·Dynamic Allocation。动态分配是指当DHCP客户端第一次从DHCP服务器端租用到IP地址后，并非永久使用该地址，只要租约到期，客户端就得释放（Release）这个IP地址，给其他客户端使用。当然，此客户端可以比其他客户端更优先的更新（renew）租约，以租用此IP地址。动态分配比自动分配更加灵活、高效，尤其是当实际IP地址不足时。例如，某ISP只能提供100个IP地址用于接入客户端，由于这些客户端不可能全部同一时间上网，也就是说100个客户端的并发客户端数通常会小于100，这样就可以将这100个IP地址，轮流地租用给当前正在接入的客户端，所以总共可以支持超过100个客户端接入网络。

DHCP除了能动态地设置IP地址外，还可以将一些IP地址保留下来给一些特殊用途的设备使用，它也可以按照硬件地址来固定地分配IP地址，以提供更多的分配模式。同时，DHCP还可以帮助客户端设置默认网关、子网掩码、DNS服务器等项目。

根据客户端是否第一次登录网络，DHCP的工作流程会有所不同。

（1）第一次登录

·客户端寻找DHCP服务器。当DHCP客户端第一次连入网络时，本机上没有设置任何TCP/IP协议参数，会向网络发出一个DHCP discover的广播数据包。由于客户端不知道自己所属网络，所以数据包的源IP地址为0.0.0.0，而目的IP地址为广播地址255.255.255.255。在Windows XP中，DHCP discover消息的等待时间预设为1s，也就是当客户端将第一个DHCP discover数据包发送出去后，如果在1s内没有得到响应，就认为发送失败，会进行第二次DHCP discover广播。如果一直得不到响应，客户端总共会发送4次DHCP discover广播数据包，每次等待响应的时间分别是1s、9s、13s、16s。如果这4次广播都没有收到DHCP服务器的响应，客户端会显示错误信息，宣告DHCP discover失败。

·DHCP服务器提供IP租用地址。当DHCP服务器监听到客户端发出的DHCP discover广播包后，它会从那些还没有租出的IP地址范围内，选择最前面的空置IP地址，连同其他TCP/IP参数，通过DHCP offer数据包响应给客户端。由于客户端在开始时还没有IP地址，在DHCP discover数据包内会带有客户端的MAC地址信息，和标识该数据包的XID编号，DHCP服务器响应的DHCP offer数据包会根据这些信息发送给要求租用IP地址的客户端。通常DHCP offer数据包会包含租约期限信息。

·DHCP客户端接受IP租约。如果客户端收到网络上多台DHCP服务器的响应，只会挑选其中一个DHCP offer（通常选择最先到达的），并向网络发送一个DHCP request广播数据包，告诉所有DHCP服务器它将接受哪一台服务器提供的IP地址。客户端会向网络发送一个ARP数据包，查询网络上是否有其他设备使用该IP地址；如果发现该IP地址已经被占用，客户端会送出一个DHCP declient数据包给该DHCP服务器，拒绝接受其提供的IP地址，并重新发送DHCP discover请求。有时候DHCP客户端并不会完全接受DHCP offer中的所有参数设置。这时客户端可以用DHCP request向DHCP服务器提出DHCP配置选择，这些选择会以不同的号码填写在DHCP Option Field内。也就是说客户端可以保留自己的一些TCP/IP参数设置。

·DHCP服务器端租约确认。当DHCP服务器接收到客户端的DHCP request之后，会向客户端发送一个DHCP ack响应，以确认IP租约正式生效。

（2）第一次登录后

·一旦DHCP客户端成功地从服务器端获取到DHCP租约后，在租约失效前可以一直使用已租到的IP地址，不必再发送DHCP discover消息。

·当客户端每次重新登录网络时，它会向之前的DHCP服务器发送包含前一次所分配IP地址的DHCP request信息，DHCP服务器会尽量给客户端分配原来的IP地址，如果没问题的话，直接响应DHCP ack来确认。如果该地址已经失效或已被其他设备使用，DHCP服务器会响应一个DHCP nack数据包给客户端，要求其重新执行DHCP discover过程。

·IP地址一般都有租约期限，并根据租约期限执行一定的策略。以Windows XP为例，DHCP客户端除了在开机时发出DHCP request请求之外，在租约期限一半时也会发出DHCP request，如果此时得不到DHCP服务器的确认，客户端还可以继续使用该IP地址；当租约期过了87.5%时，如果客户端仍然无法收到DHCP服务器的确认，它将与其他DHCP服务器通信。如果网络上没有其他DHCP服务器在运行，客户端必须停止使用该IP地址，并发送一个DHCP discover数据包，重新申请TCP/IP协议参数。

·需要退租时，客户端可以随时发送DHCP release命令解除租约。

从前面描述的过程可以看出，DHCP discover是以广播方式进行发送的，它只能在同一局域网中有效，因为路由器会隔离广播数据包。但有些情况下，DHCP服务器与客户端不在同一个网络中。这时由于DHCP客户端还没有配置好TCP/IP协议，所以不知道路由器的地址，而路由器也不会将DHCP广播包传递出去，因此DHCP discover请求无法抵达DHCP服务器。这时可以采用DHCP Agent主机来接受客户端的DHCP请求，然后将此请求传递给另外一个网络中的DHCP服务器，并将服务器的回应传给客户端。使用DHCP Agent可以不用在每一个网络中都安装DHCP服务器，降低了设备成本，便于集中管理。
