6.4.1　家用路由器工作原理

在组建家庭局域网时，家用路由器是使用最为广泛也是最为方便的网络设备。图6-8是当前家用路由器中最常使用的无线路由器。

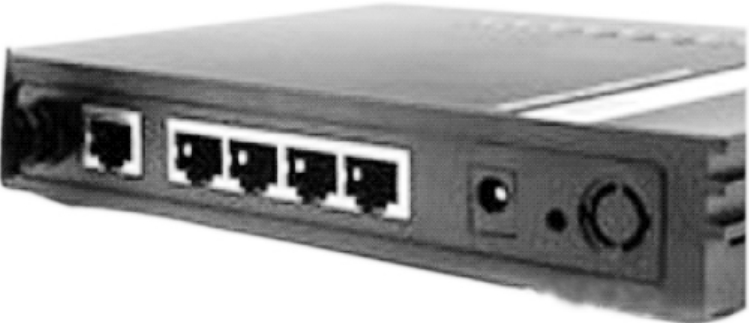

图6-8　无线路由器示意图

一般的家用路由器会有一个WAN接口和多个LAN接口，其中LAN接口用来连接家庭局域网内的主机和设备，WAN接口用来连接Internet。所以WAN接口上会有一个Internet上的公有IP地址。

在配置家用路由器时，通常可以采用Web浏览器进行配置，这时需要输入一个IP地址192.168.1.1，进入配置界面，此外这个IP地址还是家庭网络的网关地址，那么这个地址到底是哪个端口的地址呢？

另外，在LAN接口上连接的所有家庭网络设备上配置的都是同一个网段的IP地址，这与路由器的工作原理相违背，因为路由器的每个接口都要连接一个不同的网段。

其实家用路由器并不是一台真正意义上的路由器，它是为了方便组建小型局域网，将路由器模块和交换模块组合在一起形成的一台综合网络设备，只是因为其具有简单路由的功能，所以我们通常把它称为家用路由器。

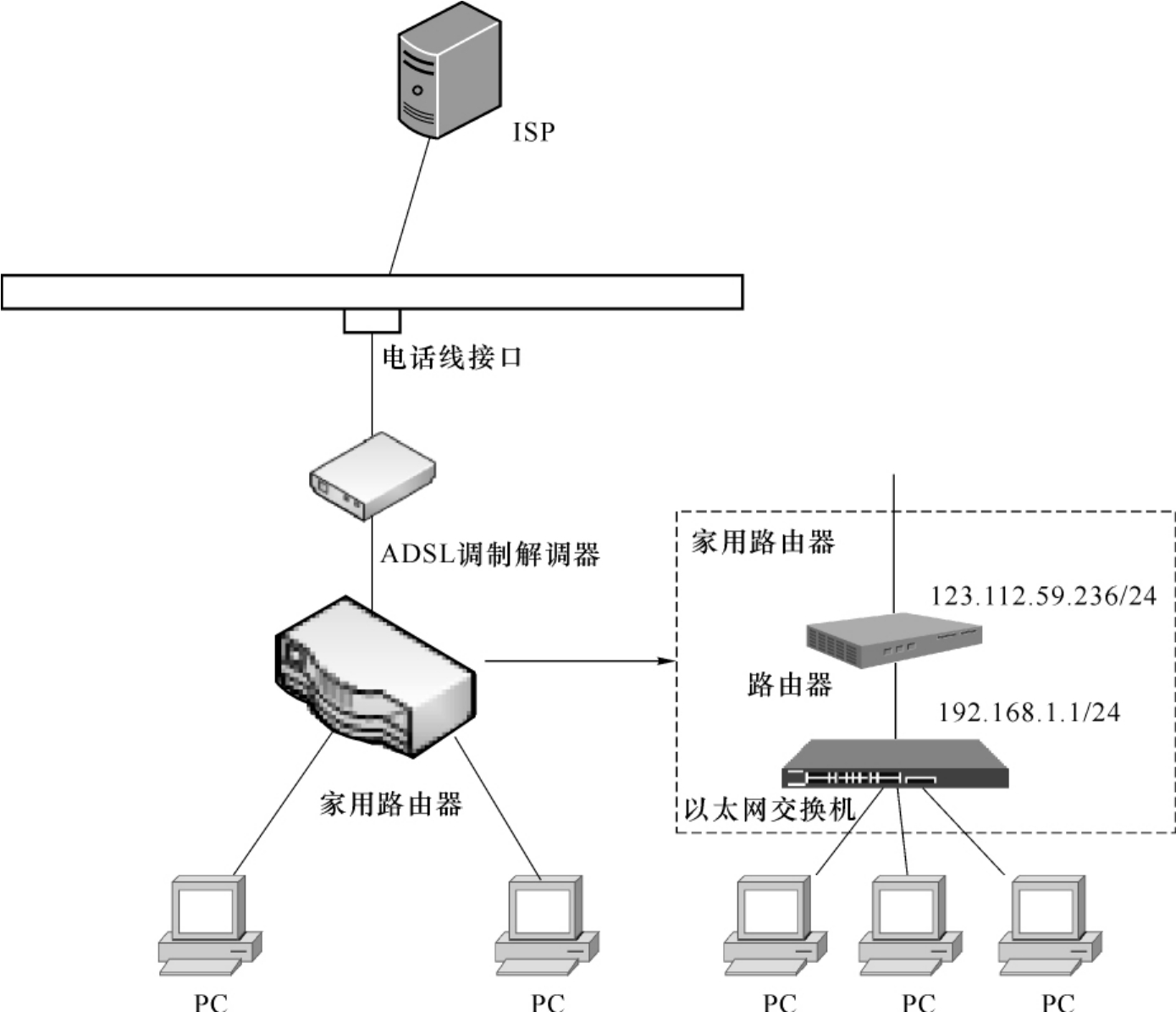

家用路由器的工作原理如图6-9所示，是由一台路由器和一台交换机串联在一起组成的，路由器与Internet相连的接口获取的是公有IP地址123.112.59.236，而与内网相连的接口的IP地址即为192.168.1.1，这个接口隐藏在家用路由器的内部，从外面是不可见的，它就是通过Web浏览器访问的接口和内部设备的网关接口。家用路由器中的路由器部分用来完成内网与Internet的互联，而交换机部分则完成组建局域网的功能。所以我们看到的LAN接口都是交换口，是没有IP地址的。交换机的每个LAN接口都可以连接一台主机。

图6-9　家用路由器原理图
