5.4.4　路由器互通实践

本实践主要是学会实际配置各厂家的路由器，并在各厂家的路由器上配置RIP协议来完成路由器的互通。

（1）实践目的

掌握多个厂家路由器的配置方法，能够在真实环境中配置路由器上的RIP协议，并实现不同厂家路由器RIP协议的互通。

（2）实践环境

在本实践中用到的设备有：

·一台Juniper交换机；

·一台H3C交换机；

·一台Juniper路由器；

·一台H3C路由器；

·一台Cisco路由器；

·三台带以太网接口的PC或笔记本计算机。

（3）实践拓扑

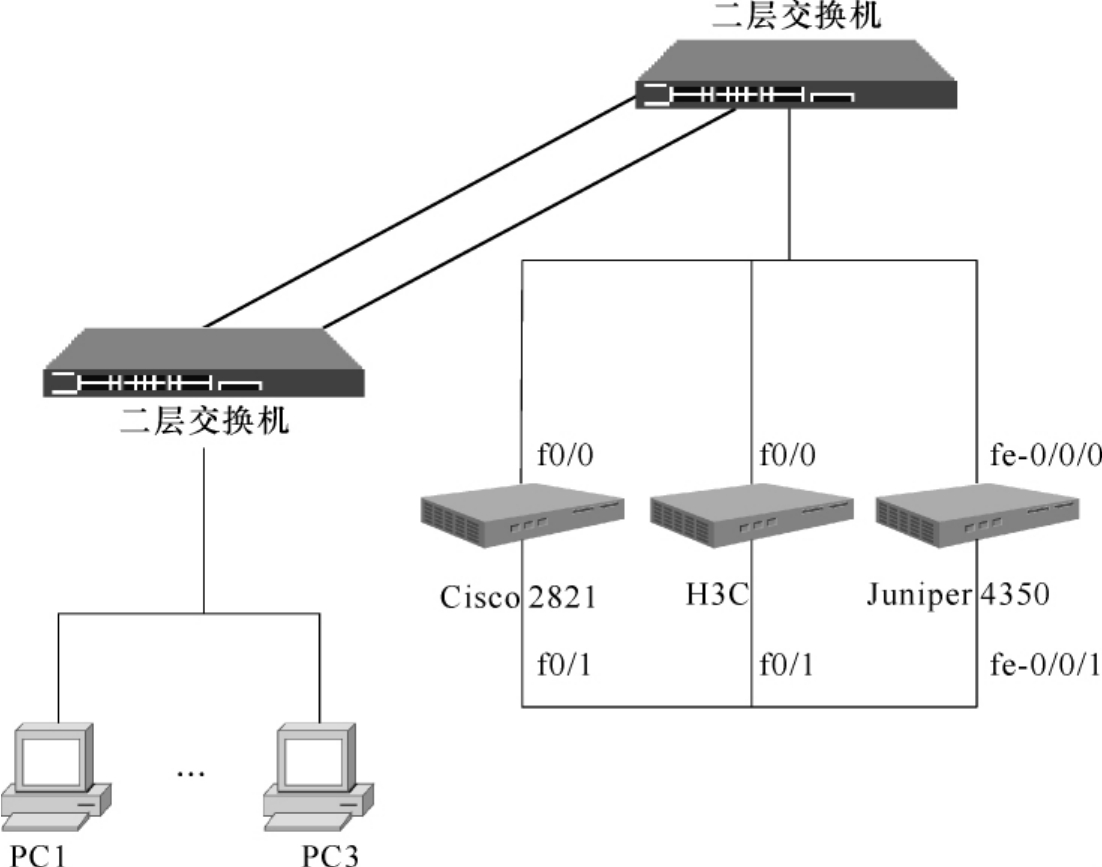

实践拓扑结构如图5-27所示，两台交换机通过两条线路互相连接在一起，三台路由器每台都有两个接口连接到一台交换机上，所有的PC连接在另外一台交换机上。

图5-27　路由器实践拓扑

（4）实践步骤

步骤1

交换机的所有接口都配置为默认的Access模式，VLAN 1，这样保证所有的路由器接口和PC都在一个VLAN中。

步骤2

Cisco 2821路由器的f0/0接口配置为10.1.1.1/24，f0/1接口配置为11.1.1.1/24，并在其上配置好RIP协议。

H3C路由器的f0/0接口配置为10.1.1.2/24，f0/1接口配置为12.1.1.1/24，并在其上配置好RIP协议。

Juniper 4350路由器的fe-0/0/0接口配置为10.1.1.3/24，fe-0/0/1接口配置为13.1.1.1/24，并在其上配置好RIP协议。

步骤3

在Cisco 2821路由器，H3C路由器和Juniper 4350路由器上分别查看路由表，看是否通过RIP协议学习到其他路由器连接的网段。

步骤4

将PC1配置为11.1.1.2/24，网关为11.1.1.1；PC2配置为12.1.1.2/24，网关为12.1.1.1；PC3配置为13.1.1.2/24，网关为13.1.1.1；在PC1上ping PC2和PC3的IP地址，观察是否能够ping通。

分析PC1与PC2之间的数据收、发过程。
