5.1.5　以太网数据传输实践

本实践主要是学会使用Wireshark协议分析工具，并能够利用Wireshark分析ARP协议和ICMP协议的工作原理，以及以太网中数据包的传输过程。

（1）实践目的

掌握Wireshark协议分析工具的使用方法，能够在实际网络环境中分析ARP协议的工作过程和ICMP协议的工作过程，并能够通过ARP协议和ICMP协议分析实际以太网环境中数据包的传输过程。

（2）实践环境

在真实的网络环境中进行实践，需要用到如下设备：

·一台Cisco路由器（Cisco 2621）；

·一台以太网交换机（8口以太网交换机）；

·三台带有以太网接口的PC或者笔记本计算机；

·四条以太网双绞线。

（3）实践网络拓扑图

从图5-11可以看出，本实践中，由一台交换机将PC1和PC2组成一个局域网并连接到路由器的一个以太网接口上，而PC3单独组成一个局域网连接到路由器的另外一个以太网接口上。PC1、PC2和与这个网络相连的路由器接口的IP地址分别为：1.1.1.2/24，1.1.1.3/24和1.1.1.1/24，PC3和与其相连的路由器的接口的IP地址分别为：2.1.1.2/24和2.1.1.1/24。

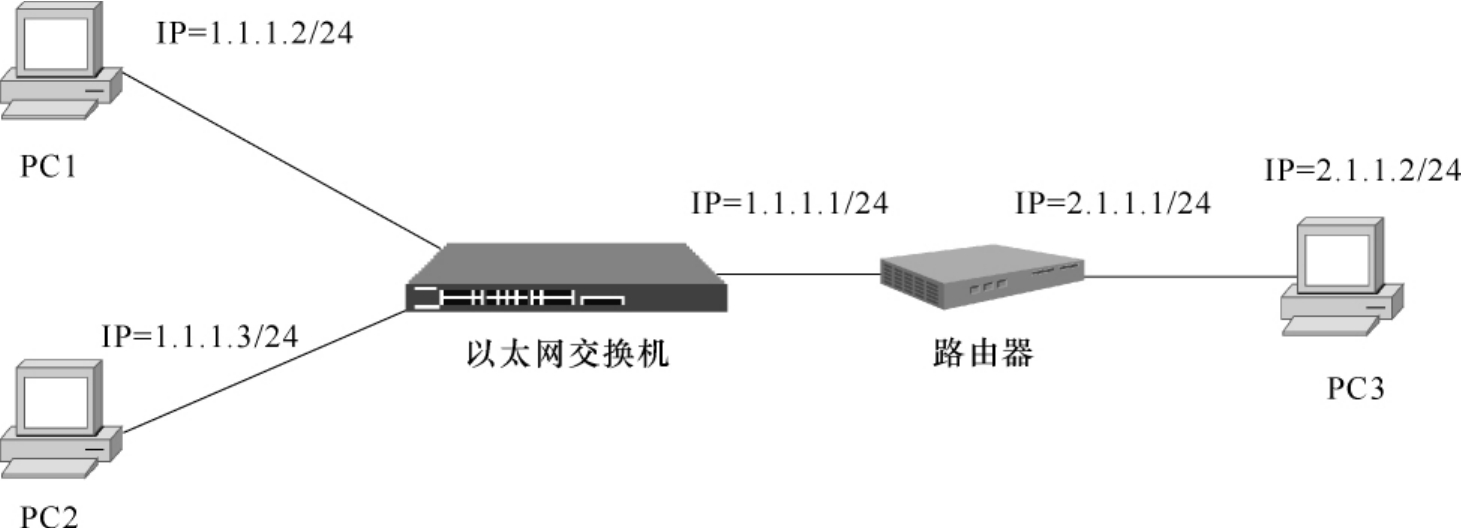

图5-11　以太网数据传输过程拓扑图

（4）实践步骤

本实践主要分为4个部分，第1部分是对ARP协议进行分析，第2部分是对ICMP协议进行分析，第3部分是分析一个局域网内部的数据传输过程，第4部分是分析两个局域网间的数据传输过程。

①ARP协议分析

步骤1

在PC1和PC2上使用arp-d命令删除所有ARP缓存表项。

步骤2

在PC1上ping PC2的IP地址1.1.1.3，以触发ARP过程。

步骤3

用Wireshark抓取ARP数据包，并分析ARP的交互过程。用Wireshark抓取ARP数据包时，在显示过滤器中输入arp，就可以将所有的ARP数据包显示出来，而屏蔽掉其他数据包，便于对ARP协议进行分析。

步骤4

在PC1和PC2上分别用arp-a观察ARP缓存表的变化情况，了解ARP解析过程。

步骤5

在PC1上设置IP地址1.1.1.2，然后在PC2上设置相同的IP地址，用Wireshark抓取所有的ARP包。可以看到PC1在设置完IP地址后，会发出三次无偿ARP请求，其中的源IP地址和目的IP地址都是1.1.1.2，在一段时间内没有收到ARP响应后，认为网络上没有其他主机配置了IP地址1.1.1.2，这时PC1的TCP/IP协议栈就可以完成初始化了。

在PC2设置完IP地址1.1.1.2后，也会发送一个无偿ARP请求，当PC1收到这个无偿ARP请求后，会向PC2回复ARP响应，PC2在收到回复后，可以确定网络内已经有主机设置了与自己相同的IP地址1.1.1.2，就无法初始化其TCP/IP协议栈了。

②ICMP协议分析

步骤1

在PC1上ping PC2的IP地址1.1.1.3。

步骤2

用Wireshark抓取ICMP数据包，并分析ICMP的回送请求和回送响应报文的交互过程。用Wireshark抓取ICMP数据包时，在显示过滤器中输入icmp，就可以将所有的ICMP报文显示出来，而屏蔽掉其他数据包，便于对ICMP协议进行分析。

步骤3

在一台能够接入Internet网络的PC上，用ping命令探测网络上较远的节点，但把TTL设置较小，如ping-i 3www.sina.com.cn，查看返回信息，并用Wireshark观看返回的ICMP超时信息。在有些情况下网络中不会返回ICMP超时报文。

③局域网内数据传输过程

步骤1

在PC1和PC2上使用arp-d命令删除所有ARP缓存表项。

步骤2

在PC1上ping PC2的IP地址1.1.1.3。

步骤3

用Wireshark抓取PC1和PC2之间交互的所有数据包，并分析PC1向PC2发送数据的完整流程。可以在显示过滤器中输入arp‖icmp，就可以将所有的ARP和ICMP的报文显示出来，而屏蔽掉其他数据包，便于对数据发送的流程进行分析。

④局域网间数据传输过程

步骤1

在PC1和PC3上使用arp-d命令删除所有ARP缓存表项。

步骤2

将PC1的网关配置为1.1.1.1，PC3的网关配置为2.1.1.1。

步骤3

在PC1上ping PC3的IP地址2.1.1.2。

步骤4

用Wireshark抓取PC1和PC3之间交互的所有数据包，并分析PC1向PC3发送数据的完整流程。在抓取数据包时，需要将Wireshark安装在PC1和PC3上，并且要结合两个Wireshark抓取到的数据包进行协作分析。可以在每个Wireshark的显示过滤器中输入“arp‖icmp”，就可以将所有的ARP和ICMP的报文显示出来，而屏蔽掉其他数据包，便于对数据发送的流程进行分析。

当没有路由器设备时，要想完成局域网间数据发送过程，可以通过ping www.sina.com.cn这样的方式来观察PC向外部网络发送数据的过程，以及路由器返回数据给PC的过程。通过这两个过程来推测出两台不在同一局域网中PC之间的通信过程。当然由于ARP缓存的问题，这两个过程会比真正的局域网间数据发送过程缺少一些步骤。

（5）问题和分析

问题1：为什么总是得不到超时报文和目标主机不可达报文？

解释：有些网络设备并不会产生超时报文和目标主机不可达报文，还有些网络设备会隔离ICMP报文，这就使得在有些网络中能够抓取到超时报文和目标主机不可达报文，而有些网络中抓取不到。

问题2：在同一个网络中的两台主机为什么总是无法ping通？

解释：如果一切配置都正确的话，通常是因为主机上开启了防火墙和杀毒软件，这些防护软件为了防止网络攻击，通常会过滤掉ICMP报文。做实验时，将这类软件关闭即可。
