ICMP（Internet Control Message Protocol），属于网络层协议，用于在IP主机和路由器等网络设备之间传递网络是否通畅、主机是否可达、路由是否可用等控制消息。ICMP就是一个错误侦测与回报机制，可以使我们能够检测网络的状态，其功能主要有：

·侦测远端主机是否存在；

·建立及维护路由信息；

·重导信息传送路径；

·数据流量控制。

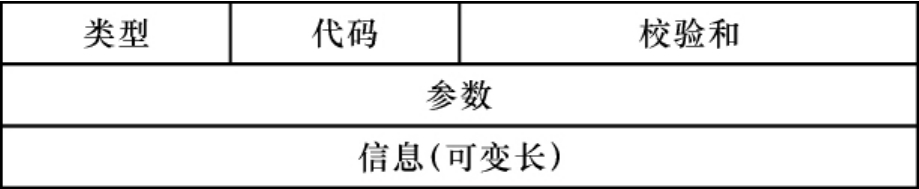

ICMP的消息格式如图5-9所示，其中最为重要的是类型字段和代码字段。ICMP的消息主要分为以下几种：

（1）回送请求或回送响应

可以使用一个ICMP Echo Request（回送请求）数据包来探测主机地址是否存活，这需要被探测的主机上没有过滤掉ICMP报文。当发送一个ICMP回送请求数据包到目标主机时，如果在一定时间内接收到了ICMP Echo Reply（回送响应）数据包，说明主机是存活状态。如果在一定时间内没有收到ICMP回送响应数据包，就可以认为目标主机没有在线或者使用了某些方法过滤了ICMP报文。

我们在检测网络是否通畅和目标主机是否可达时，经常会采用命令ping进行测试，ping命令使用的就是这种机制，利用ICMP的回送请求报文和回送响应报文完成测试。回送请求消息的源IP地址和目的IP地址分别是回送响应消息的目的IP地址和源IP地址。

ICMP回送请求消息中的类型字段的取值为8，代码字段取值为0；

ICMP回送响应消息中的类型字段的取值为0，代码字段取值为0；

网络中会发生数据包丢失，数据包长时间在网络中传输但找不到目标，或者拥塞导致在规定时间内无法重组数据包分段，这时就会产生ICMP超时报文。超时报文的类型字段取值为11，代码字段有两种取值：

·Code＝0表示传送超时；

·Code＝1表示分段组装超时。

（3）目标不可达报文

目标不可达报文在路由器或主机不能传递数据包时使用，也就是当寻找的目的主机、端口或者网络等不存在时，就会产生目标不可达报文。目标不可达报文的类型字段取值为3，针对于不同的目标，代码字段取值如下：

·Code＝0表示网络不可达；

·Code＝1表示主机不可达；

·Code＝2表示协议不可达；

·Code＝3表示端口不可达；

·Code＝4表示数据报太大；

·Code＝5表示源路由失败。

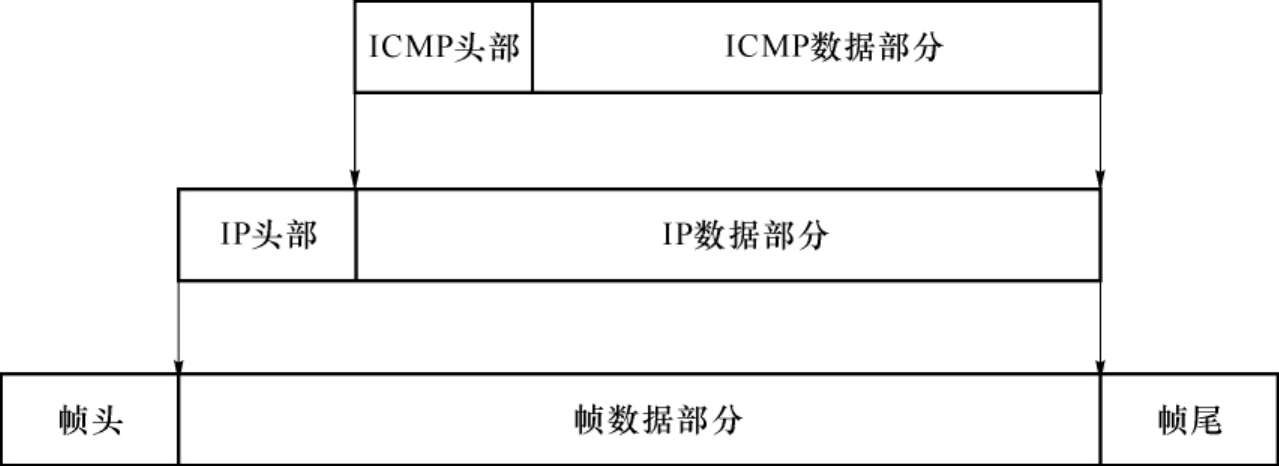

ICMP报文是封装在IP数据包中进行传输的，如图5-10所示，这是由于控制信息在网络上传输时需要跨越多个网络，所以也需要用到网络层功能才能够完成，因此，必须封装在IP数据包中。另外，ICMP的数据部分通常是出问题的IP数据包的报头和部分内容。所以在分析ICMP数据包的时候经常会发现两个IP报头。
