5.1.3　ARP协议原理

ARP（Address Resolution Protocol，地址解析协议），是TCP/IP协议栈中网络层上的一个协议，用于将IP地址转化为数据链路层上的物理地址或者硬件地址。ARP协议最常应用在以太网中，下面用以太网为例来说明ARP协议的工作过程。

IP数据包常通过以太网进行传输，以太网设备并不识别32位IP地址，它们是以48位以太网物理地址作为设备标识，以太网物理地址又叫做MAC地址，用于传输以太网数据帧。在以太网中，一个主机要和另一个主机进行通信，必须要知道目标主机的MAC地址。因此，要在以太网中传输IP数据包，必须把目的IP地址转换成目的MAC地址，才能在以太网中找到目的设备。目标MAC地址是通过地址解析协议来获得的。在以太网中，ARP协议可以将网络中的IP地址解析为以太网的硬件地址，也就是MAC地址，以保证通信的顺利进行。

ARP的报头结构如图5-7所示，其中包括了如下字段。

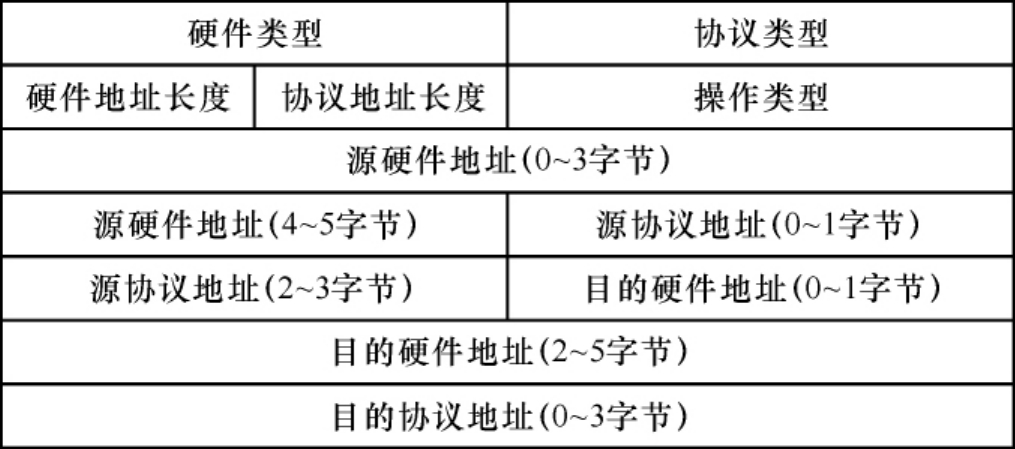

图5-7　ARP报头结构示意图

·硬件类型字段：指明了发送方想知道的硬件接口类型，以太网的值为0x0001；

·协议类型字段：指明了发送方提供的高层协议类型，IP协议为0x0800；

·硬件地址长度和协议地址长度：指明了硬件地址和高层协议地址的长度，这样ARP报文就可以在任意硬件和任意高层协议的网络中使用；

·操作字段：用来表示这个报文的类型，ARP请求为1，ARP响应为2，RARP请求为3，RARP响应为4；

·源硬件地址：源主机的硬件地址，本例中为源主机的MAC地址；

·源协议地址：源主机的高层协议地址，在本例中为源主机的IP地址；

·目的硬件地址：目的主机的硬件地址，在本例中为目的主机的MAC地址；

·目的协议地址：目的主机的高层协议地址，在本例中为目的主机的IP地址。

1.ARP的工作原理

ARP的工作原理如下：

（1）首先，每台主机都会在自己的ARP缓冲区（ARP Cache）中建立一个ARP列表，其中存储着IP地址和MAC地址的对应关系。

（2）当源主机需要将一个数据包发送到目的主机时，会首先检查自己ARP列表，查看其中是否存在目的主机IP地址对应的MAC地址。如果存在，就直接将数据包发送到这个MAC地址；如果没有，就向本地网段发出一个ARP请求的广播包，以查询此目的主机IP地址所对应的MAC地址。这个ARP请求数据包中包含了源主机的IP地址、源主机的MAC地址，以及目的主机的IP地址。

（3）这个网段中的所有主机都会收到并处理这个ARP请求的广播包，每台主机都检查数据包中的目的IP地址，看是否与自己的IP地址相同。如果不相同，就忽略此数据包；如果相同，该主机首先将ARP请求数据包中的源IP地址和源MAC地址的对应关系添加到自己的ARP列表中，如果ARP表中已经存在该IP地址的表项，则将其覆盖；然后给源主机发送一个ARP响应数据包，告诉对方自己就是它要查找的目标主机，以及自己的MAC地址。

（4）源主机收到这个ARP响应数据包后，将其中的目的主机IP地址和目的主机MAC地址添加到自己的ARP列表中，并利用此信息中的目的主机的MAC地址开始数据传输。如果源主机在一定时间内没有收到ARP响应数据包，就表示ARP查询失败。

在PC上可以通过命令来控制ARP列表，如果采用的是Windows XP操作系统，可以用如下命令来操作ARP缓存列表：

·arp-a 查看所有的ARP缓存表项；

·arp-s 添加静态ARP缓存表项；

·arp-d 删除所有的ARP缓存表项。

ARP缓存列表内容如图5-8所示。

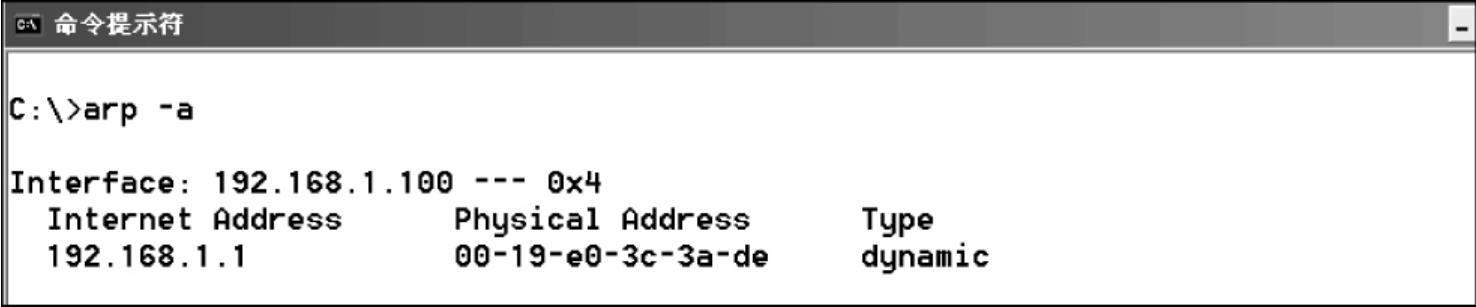

图5-8　ARP缓存列表内容

ARP缓存列表中的表项分为永久性的和动态的，通过“arp-s”命令添加的表项是永久性的，在类型字段中显示为static，不会被自动清除，只能使用“arp-d”命令来删除。动态ARP缓存表项是通过ARP协议动态产生的，在类型字段中显示为dynamic，这种表项拥有有限的生存时间，在Windows XP操作系统中，动态ARP缓存表项的生命周期为2分钟，在2分钟内未使用该ARP表项的话，该表项会被自动删除，如果在2分钟内使用了该表项，该表项的生存时间会从使用之时起，再延长2分钟，直到最大生命期限10分钟为止。超过10分钟的最大期限后，ARP缓存表项将被删除。

2.重复IP地址检测

ARP协议可以用来检测重复IP地址，这是通过传送一种叫做无偿ARP（Gratuitous ARP）的ARP请求来完成。无偿ARP就是一个解析自己IP地址的ARP请求。在无偿ARP中，发送方IP地址和目的IP地址被设置成同一个IP地址，也就是本机的IP地址。

正常情况下，如果主机发送一个解析自己IP地址的ARP请求，就不应收到ARP响应帧，这样该主机就可以判断没有其他主机使用和它相同的IP地址。如果主机发送一个解析自己IP地址的ARP请求后，收到了其他主机的ARP响应，那么此主机就可以判断有另外一个主机使用了和它相同的IP地址。

通常在给一个主机新配置IP地址，或者更新IP地址时，会触发该主机发送无偿ARP过程，如果在主机发送了3个无偿ARP后，都没有收到其他主机的ARP响应，那么该主机就判定此IP地址在此网段中是唯一的，这样就可以将主机上的网络协议启动起来。如果收到了其他主机的ARP响应，该主机上的网络协议就会启动失败，并通过弹出对话框来警告网络上有相同的IP地址。
