4.4.2　以太网交换机实践

本实践主要是学会实际配置各种不同厂家的以太网交换机，并通过多个厂家的以太网交换机来完成VLAN的跨交换机配置。

（1）实践目的

掌握多个厂家以太网交换机的配置方法，能够在真实环境中配置以太网交换机上的VLAN。

（2）实践环境

在本实践中用到的设备有：

·一台Juniper交换机；

·一台H3C交换机；

·两台带以太网接口的PC或笔记本计算机。

（3）实践拓扑

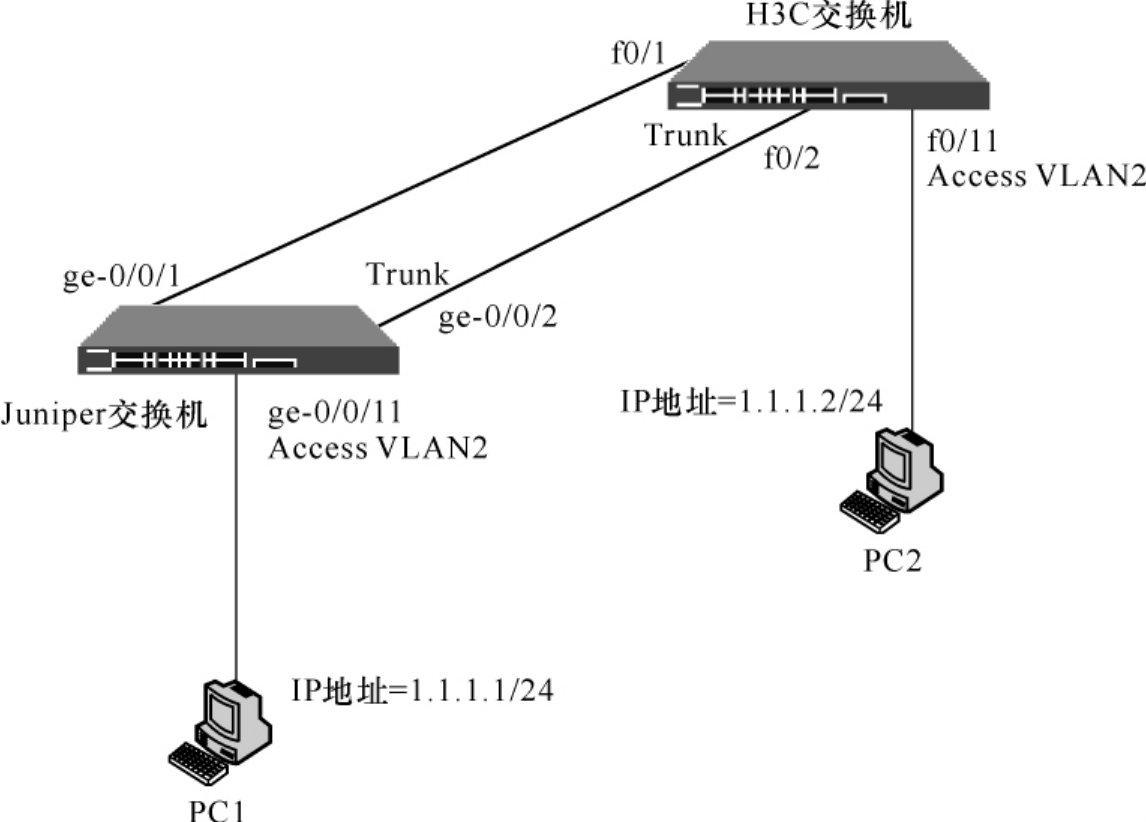

在本实践中，采用的拓扑结构如图4-15所示。其中采用两台交换机Juniper交换机和H3C交换机将两台主机PC1、PC2互相连接在一起，两台交换机之间采用双链路进行连接，实现链路备份。

图4-15　以太网实践拓扑图

（4）实践步骤

步骤1

将Juniper交换机的ge-0/0/2接口配置为Trunk，并且允许所有VLAN通过，将ge-0/0/11接口配置为Access模式并且归属于VLAN 2。

将H3C交换机的f0/2接口配置为Trunk，并且允许所有VLAN通过，将f0/11接口配置为Access模式并且归属于VLAN 2。

步骤2

在PC1上配置IP地址1.1.1.1/24，在PC2上配置IP地址1.1.1.2/24。

步骤3

在PC1上ping PC2的IP地址1.1.1.2，观察是否能够ping通。
