4.4.1　主流以太网交换机配置方法

主流的以太网交换机主要包括Cisco交换机、Juniper交换机和H3C交换机，3种交换机的配置方式各不相同。

1.Cisco配置方法

Cisco交换机的配置方法与实验中的基本一致，需要注意的是端口标识与端口的对应关系，在Cisco交换机中，端口的标号是从1开始。例如FastEthernet 0/1，表示第一个百兆以太网交换接口。

另外交换机上会有两个以太网接口，这两个接口不是交换口，可以配置IP地址，也可以通过它们，使用Telnet来访问路由器。

2.Juniper配置方法

Juniper交换机与Juniper路由器的配置方式大致一样。

在Juniper交换机中配置采用的是层次结构，接口是三级编号。当要配置一个交换接口为Access模式，并且配置为属于VLAN 2时，需要进行下面操作（以ge-0/0/0接口为例）。

（1）先将ge-0/0/0接口中配置成为Access模式。

先进入配置模式的系统视图中，输入命令：

set interfaces ge-0/0/0unit 0family ethernet-switching port-mode access

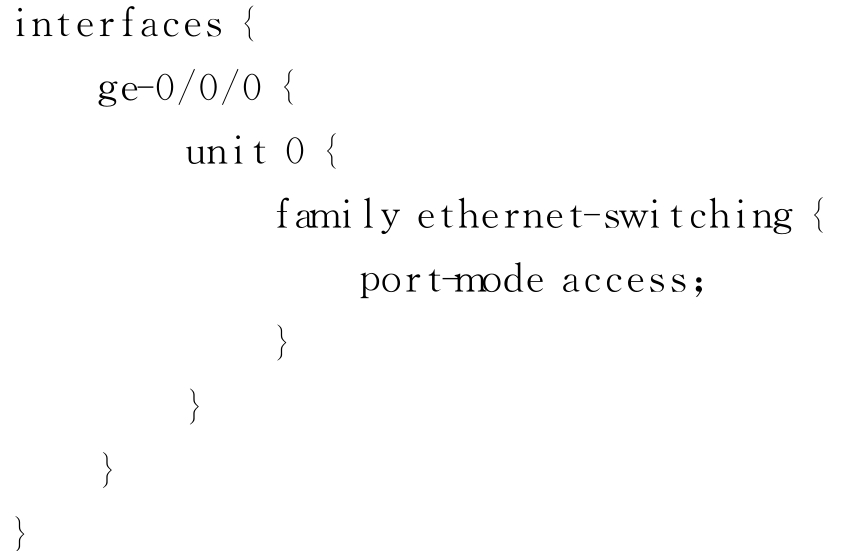

通过命令show可以查看配置结果如下：

（2）将ge-0/0/0接口配置为属于VLAN 2。

在配置模式的系统视图下，输入命令：

set vlan group1vlan-id 2

set vlan group1interface ge-0/0/0.0

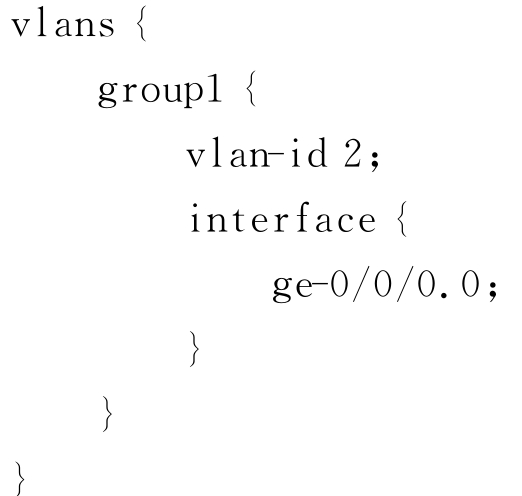

通过命令show可以查看配置结果如下：

当要配置一个接口为Trunk模式，并且允许所有VLAN通过时，可以进行如下操作。

先进入配置模式的系统视图下，输入命令：

set interfaces ge-0/0/0unit 0family ethernet-switching port-mode trunk

然后配置允许通过的VLAN：

set interfaces ge-0/0/0unit 0family ethernet-switching vlan members all

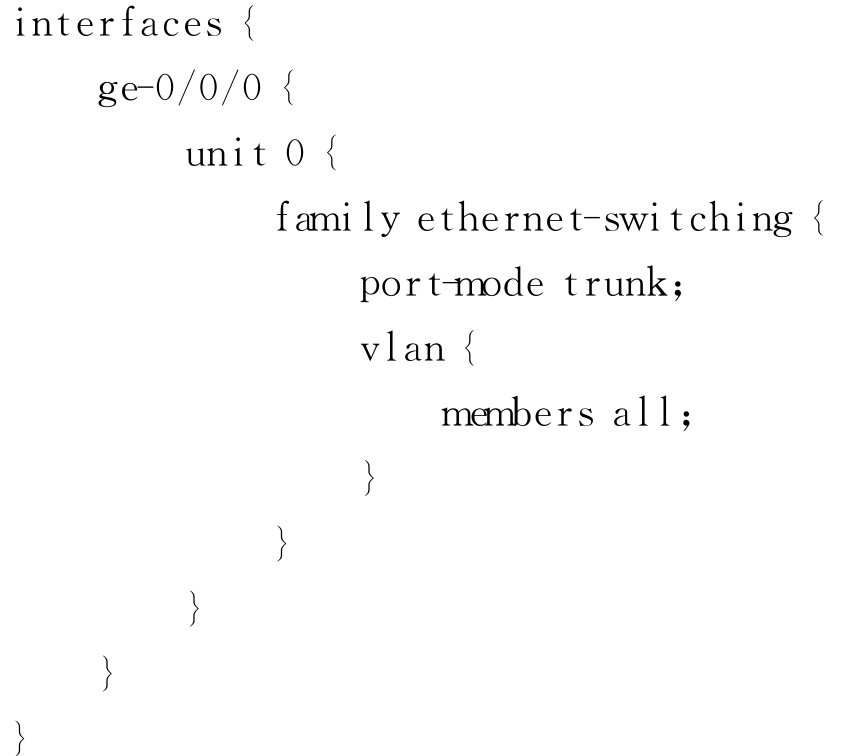

通过命令show可以查看配置结果如下：

3.H3C配置方法

对于H3C的交换机，其配置方式与Cisco比较相似，但是配置方法更灵活。

首先将H3C交换机的某个交换接口配置成为Access模式，并属于VLAN 3，可以有两种配置方法。

（1）在系统视图中创建并进入VLAN 3：

［switch］vlan 3

［switch-vlan3］

然后将接口Fastethernet0/1加入到VLAN 3中：

［switch-vlan3］port Fastethernet0/1

（2）进入以太网交换接口Fastethernet0/1的配置视图，并将该接口的PVID改为VLAN 3：

［switch-Fastethernet0/1］port access vlan 3

如果需要将某个接口配置为Trunk模式，并且允许所有VLAN通过，那么需要进行如下操作。

进入以太网交换接口Fastethernet0/1的配置视图，并将该接口的模式改为Trunk：

［switch-Fastethernet0/1］port link-type trunk

允许所有的VLAN通过：

［switch-Fastethernet0/1］port trunk allow-pass vlan all
