在实验中可以学会使用以太网交换机进行局域网的组建，并且通过对局域网中主机的配置，使得局域网内主机间能够实现互相通信。

掌握以太网交换机的使用方法，能够在模拟环境中使用以太网交换机组建局域网。

采用Dynamips仿真环境，Dynamips仿真软件的前端可以采用Dynagen进行文本拓扑设计，也可以使用GNS3进行图形拓扑设计。

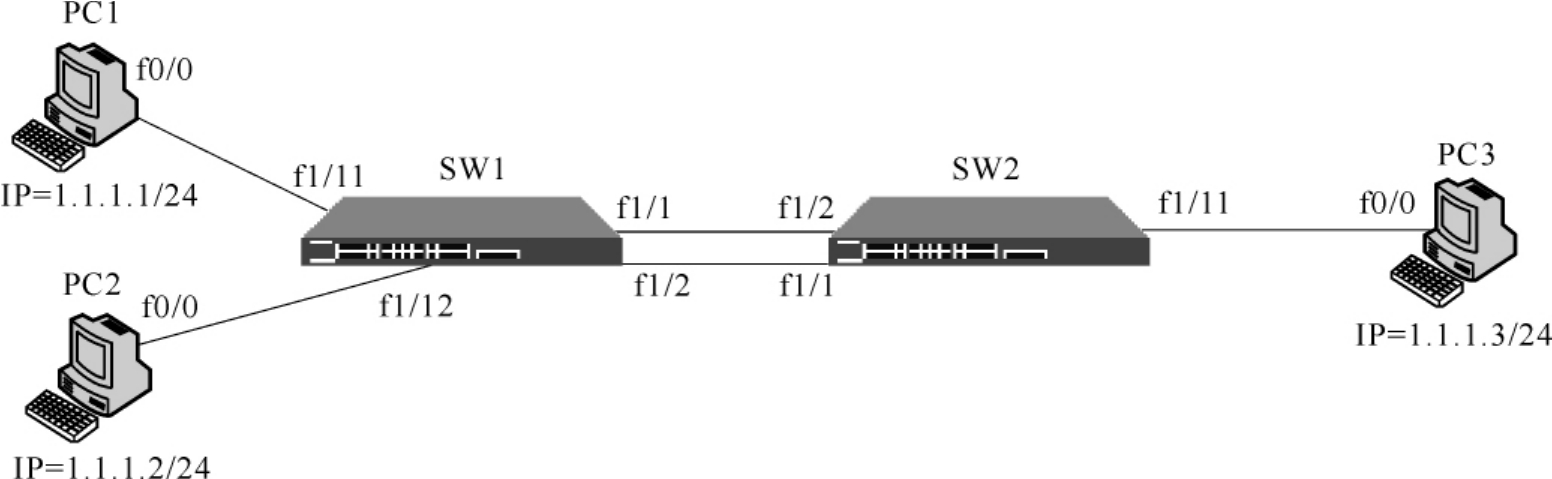

在本实验中，采用的拓扑结构如图4-13所示。其中采用两台交换机SW1和SW2将3台PC（PC1、PC2、PC3）互相连接在一起，两台交换机SW1和SW2之间采用双链路进行连接，实现链路备份。

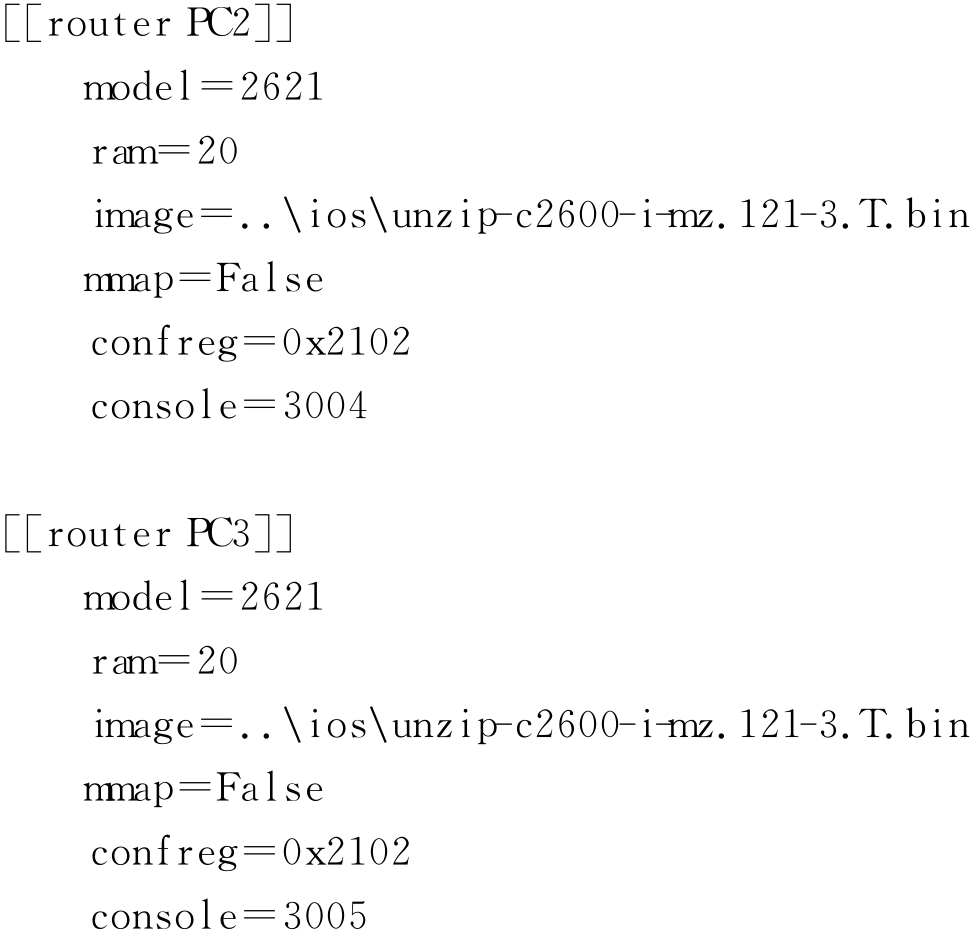

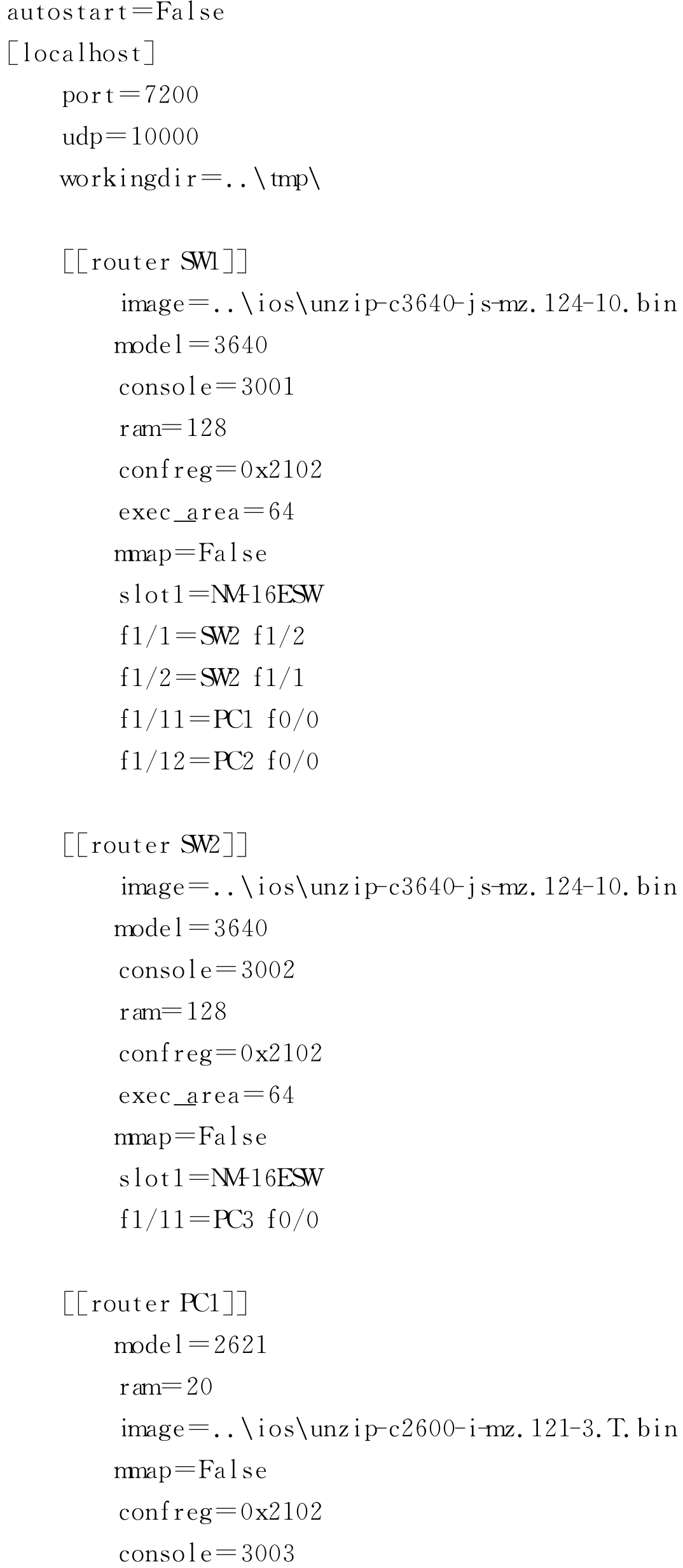

本实验的拓扑文件Cisco＿SW.net的内容如下：

从拓扑文件中可以看出，此拓扑中包括了两台交换机SW1和SW2，3台主机PC1、PC2和PC3。其中两台交换机SW1和SW2是由Cisco的3640路由器模拟出来的，通过在该路由器的扩展槽中插入NM-16ESW扩展板来实现交换机的部分功能。主机是由Cisco的低端路由器2621进行模拟。SW1的f1/1和f1/2接口分别与SW2的f1/2和f1/1接口通过两条以太网双绞线相连；PC1的f0/0接口和PC2的f0/0接口分别与SW1的f1/11和f1/12接口相连；PC3的f0/0接口与SW2的f1/11接口相连。

①用一台交换机连接两台主机组成局域网，并通过在两台主机上的配置完成局域网内部的主机之间的互通。

步骤1 首先用start命令将交换机SW1和两台主机PC1和PC2启动起来。

步骤2 用idlepc get命令获取到SW1、PC1、PC2的idlepc值。

例如获取SW1的idlepc值：

步骤3 打开三个控制台窗口，每个窗口都使用Telnet客户端分别登录到SW1、PC1、PC2设备上。

例如登录到SW1上：

telnet 127.0.0.1 3001

步骤4 用hostname命令为每个设备起一个容易识别的名字。

例如在SW1设备配置界面中输入：

步骤5 在PC1的f0/0接口中配置IP地址1.1.1.1和子网掩码255.255.255.0，在PC2的f0/0接口中配置IP地址1.1.1.2和子网掩码255.255.255.0，并将两个接口都启动起来。

例如在PC1接口中配置如下。

进入PC1的f0/0接口的配置模式中：

PC1（config-if）＃

配置IP地址和子网掩码，并启动该接口：

ip address 1.1.1.1 255.255.255.0

步骤6 在PC1上用ping命令测试其与PC2是否能够互通。

进入PC1的特权执行模式：

ping PC2的IP地址：

如果返回全是“.”表示不通；如果是“！”表示可以互通。

②用两台交换机将三台主机组成一个局域网。

步骤1 首先用start命令将交换机SW1、SW2，主机PC1、PC3启动起来。用list命令可以查看各个设备的状态，将这四个设备中还处于stop状态的设备启动起来即可，启动过程同上。

步骤2 对于没有idlepc值的设备需要获取idlepc值，操作过程同上。

步骤3 打开四个控制台窗口，每个窗口都使用Telnet客户端分别登录到SW1、SW2、PC1、PC3上。

步骤4 在PC1的f0/0接口中配置IP地址1.1.1.1和子网掩码255.255.255.0，在PC3的f0/0接口中配置IP地址1.1.1.3和子网掩码255.255.255.0，并将两个接口都启动起来。

步骤5 在PC1上用ping命令测试其与PC3是否能够互通。

问题1：PC1和PC2的IP地址如果不配置在一个网段中是否还能够通信？

解释：如果PC1和PC2的IP地址不配置在一个网段中，在通常情况下是不能通信的，一般在一个局域网中的主机应该配置在一个网段中。当然在一些特殊的配置下，或者采用三层设备是可以将使它们互通的。

问题2：交换机之间用两条网线连通，在同一时刻这两条网线上是否都能够传输数据？

解释：如果交换机没有划分VLAN，那么同一时刻这两条网线上只能有一条传输数据，否则会形成环路，但是如果交换机划分了VLAN，那么这两条网线上可以同时传输不同VLAN的数据，只要保证同一个VLAN不会形成环路即可。

问题3：PC1与PC3如何跨越两台交换机进行通信？

解释：PC1向PC3第一次发送数据时，SW1会向所有的端口广播，所以会将发往PC3的数据包广播到SW2上，SW2也会向所有的端口广播，这样就发到了PC3。当PC3发送数据时，SW2的转发表会记录PC3对应着f1/11端口，而SW1会记录PC3对应着f1/2端口（假设f1/1被生成树阻塞），这样PC1再向PC3发送数据时，SW1查询转发表会从f1/2端口发出，SW2接收到后查询转发表会从f1/11端口发出，从而到达PC3。
