3.4　同轴电缆原理及制作过程

同轴电缆（Coaxial Cable）是CATV系统中使用的标准，它既可使用频分多路复用方式发送模拟信号发送，也可传输数字信号。同轴电缆的价格比双绞线贵一些，但其抗干扰性能比双绞线强。当需要连接较多设备而且通信容量较大时可以选择同轴电缆。同轴电缆的得名与它的结构相关。同轴电缆曾经是局域网中非常常见的一种传输介质。它用来传递信息的一对导体是一层圆筒式（铜管或网）的外导体套在内导体（一根细芯）外面，如图3-16所示，两个导体间用绝缘材料互相隔离，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆。同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰正常信号的传递，将电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响也较小。

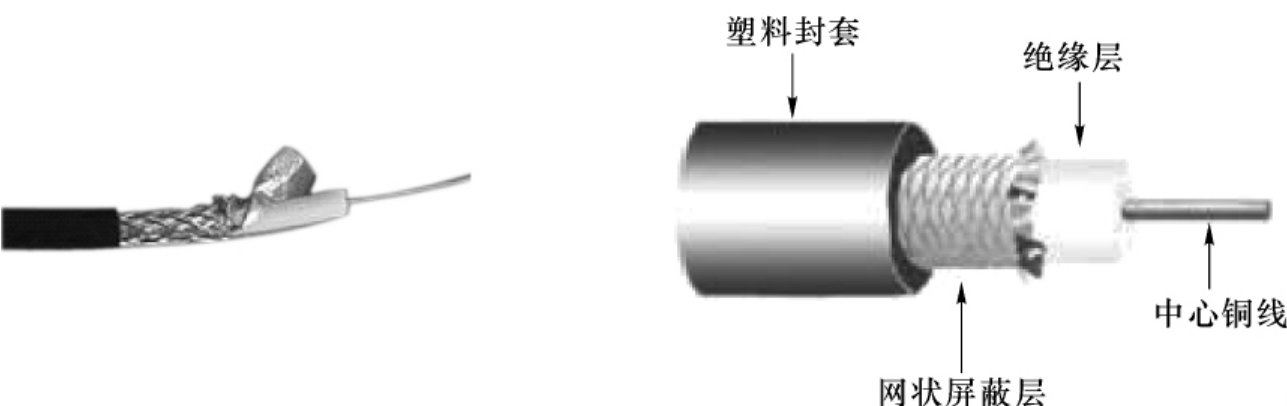

图3-16　同轴电缆示意图

同轴电缆按照用途可分为基带同轴电缆和宽带同轴电缆（即网络同轴电缆和视频同轴电缆）。基带电缆为50Ω，宽带电缆为75Ω。基带电缆又分为细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输，数据速率可达10Mbit/s。
