3.3.2　信息模块

信息插座一般是安装在墙面上的，主要是为了保持整个布线的美观，方便移动和连接PC，主要有桌面型和地面型两种。信息模块安装在信息插座内，它的作用类似于电源插座，一般是通过卡位固定到信息插座中。安装在信息模块上的网线其另一端连接到交换机、HUB或其他网络设备上。这样，本地的设备只需要用一根网线将自己的以太网接口与墙上的信息插座相连就可以实现与交换机或者其他网络设备的连接。信息模块的外形如图3-15所示。

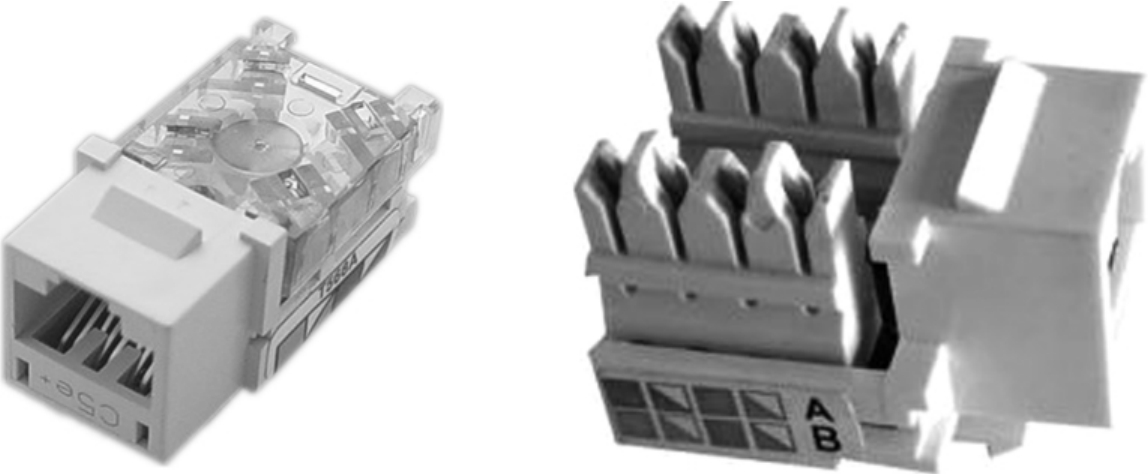

图3-15　信息模块

制作信息模块时需要剥线工具、打线工具、测试仪、制作好的网线若干根即可。信息模块各引脚的对应顺序，在信息模块的各线槽中都有相应的颜色标注。制作时只需要选择相应的端接方式（是TIA/EIA 568B还是TIA/EIA 568A标准），并按模块上的颜色标注把相应的芯线卡入相应的线槽中，不必去记颜色顺序。由于信息模块的两端主要用来连接不同类型的网络设备，所以网线的线序采用直连方式（即两端采用同一布线标准）。

网线的卡入需用一种专用的卡线工具，称之为“打线钳”。制作信息模块时，在双绞线压接处不能拧、撕，防止有断线的伤痕。使用打线钳压接时要压实，不能有松动。
