2.4.4　实践平台适用的实践内容

在实践平台上可以完成多种实践，包括交换机实践、域内路由协议实践、域间路由协议实践等。

1.网络设备简单操作实践

用户可以登录到Cisco、Juniper和H3C等厂家的网络设备中，熟悉一些简单的配置命令以及各种视图，并能够完成各种视图间的相互转换。

在这个实验中不牵涉到网络设备之间的关系，用户只需要从PC上通过CRT软件登录到网络设备的Console口中，即可完成实践。

2.交换机实践

交换机的实践主要包括简单组网、STP生成树、VLAN简单配置、不同VLAN间互通等实践，在交换机实践中，通常将不同的用户组连接在不同的交换机上，这样进行交换机实践时不会产生组间的相互影响，一组用户只能配置自己连接的交换机。如果有条件的话，每台用户的PC都连出两条线路，一条用来完成对网络设备的配置工作，充当配置终端的角色；一条用来将PC连接到实践网络中，充当实践PC设备的角色。

配置线路的连接如图2-13所示。

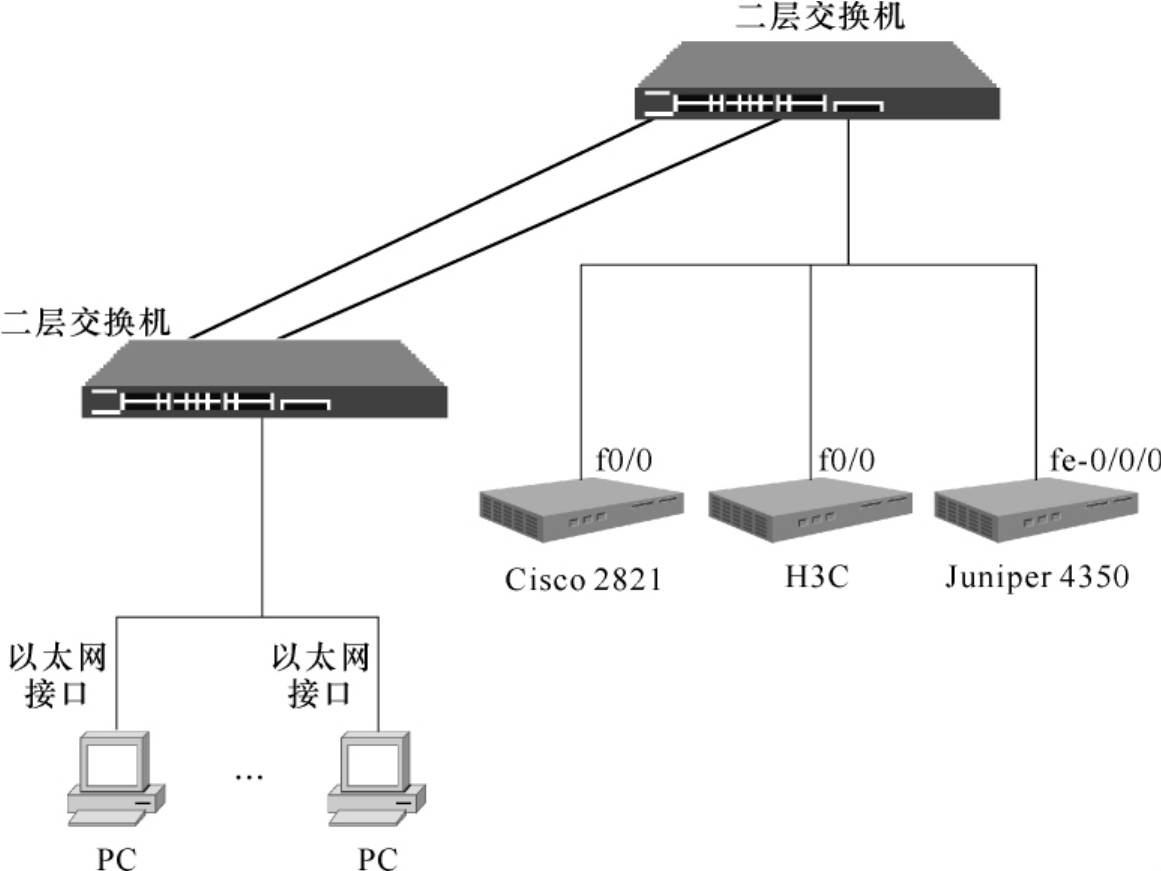

实践线路的连接如图2-14所示。其中，一组PC通过一个二层交换机连接起来，该组用户所分配的路由器通过另外一个二层交换机连接起来，两个交换机之间用两条线连接起来。这样不仅可以实现链路的备份，还便于完成STP生成树实践，一组用户可以操作两台交换机，从而能够很好的完成各种交换机实践，另外利用所分配的路由器可以完成VLAN的互通实践。本书中只介绍部分交换机实践内容。

图2-14　实践拓扑图

3.域内路由协议实践

域内路由协议的实践可以利用图2-14的实践拓扑来完成，在该拓扑中，每组用户都分配到了Cisco、Juniper和H3C等厂家的路由器设备，在这个拓扑中，不仅可以完成RIP、OSPF等域内路由协议的实践，还可以完成不同厂家路由协议之间的互通实践。当然要完成路由实践还需要对图2-14进行细微的调整，每台路由器至少有两个以太网接口连接到交换机上，这样才能更好地完成路由协议实践。本书中只介绍部分域内路由协议实践内容。

4.域间路由协议实践

域间路由协议实践主要包括了BGP实践和MPLS VPN实践。通常域间路由协议不仅需要配置核心网的设备，还需要配置局部网络的设备，完成局部网络路由通过核心网的交换，因此，配置的设备较多，牵涉到的范围较大，实践平台每次只能支持一组用户进行实践。整个实践的拓扑结构如图2-12所示。由于过程较为复杂，本书中不介绍域间路由协议的实践。
