2.1.2　测试仪

测试仪用于对制作好的双绞线或者电话线的质量进行测试，测量出线缆中的每根线两端的连通性，是制作网络线缆的必备工具，如图2-2所示。

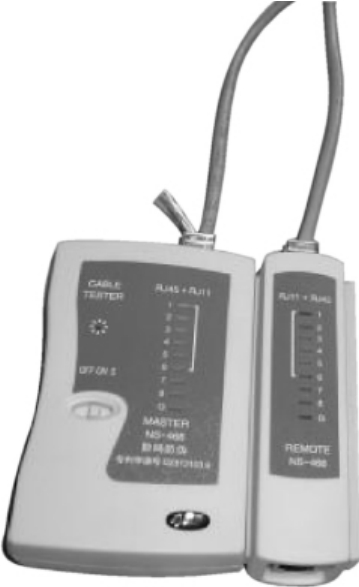

图2-2　测试仪

常用的网络线路多功能测试仪包括如下功能：

（1）对双绞线中的八根线逐根测试，并可区分判定哪一根线路的两端出现错线、短路和开路。

（2）不同的测试仪能够测量不同的网络线缆，主要包括BNC、RJ-11、RJ-45、BNG等。

下面以双绞线为例说明多功能测试仪的使用方法。

打开电源至ON（S为慢速测试挡，M为手动挡），将网线插头分别插入主测试器和远程测试端。对于RJ-45的以太网正线测试仪的灯显示如下。

主测试端：1-2-3-4-5-6-7-8-G。

远程测试端：1-2-3-4-5-6-7-8-G。

当测试RJ-12接口的线时，两端显示的顺序均为：1-2-3-4-5-6；当测试RJ-11接口的线时，两端显示的顺序均为：1-2-3-4。

若接线不正常，按下述情况显示：

（1）当有一根网线如3号线断路，则主测试端和远程测试端3号灯都不亮。

（2）当有几条线不通，则几条线对应的灯都不亮，当网线少于2根线连通时，所有的灯都不亮。

（3）当两头网线乱序，如2、4线乱序，则显示如下。

主测试端不变：1-2-3-4-5-6-7-8-G。

远程测试端为：1-4-3-2-5-6-7-8-G。

（4）当网线有2根短路时，则主测试端显示不变，而远程测试端短路的两根线对应的灯都微亮，若有3根以上（含3根）短路时，则所有短路的几条线对应的灯都不亮。

当测试配线架和墙上的信息模块时，需要两根匹配线将线路引到测试仪上。当测试同轴电缆时，如果电缆是好的，则两端BNC灯同时闪绿灯。
