§10.7　建筑详图

10.7.1　建筑详图概述

因为建筑平面图、立面图和剖面图一般采用较小的比例，在这些图上难以表示清楚建筑物某些部位的详细构造。根据施工需要，必须另外绘制比例较大的图样，将某些建筑构配件(如门、窗、楼梯、阳台、雨水管等)及一些构造节点(如檐口、窗台、勒脚、明沟等)的形状、尺寸、材料、做法详细表达出来。由此可见，建筑详图是把房屋的细部或构配件的形状、大小、材料和做法等，按正投影的原理，用较大的比例绘制出来的图样。

建筑详图既是建筑细部的施工图，也是建筑平面图、立面图和剖面图等基本图纸的补充和深化，更是建筑工程的细部施工、建筑构配件的制作及编制预决算的依据。有时建筑详图也称为大样图。

对于套用标准图或通用图的建筑构配件和节点，只要注明所套用图集的名称、型号或页次(索引符号)，就可以不必再绘制详图。对于建筑构造节点详图，除了应在平面图、立面图、剖面图中的有关部位绘制标注索引符号外，还应在详图上绘制标注详图符号或写明详图名称，以便对照查阅。对于建筑构配件详图，一般只要在所绘制的详图上写明该建筑构配件的名称或型号，就不必在平面图、立面图、剖面图上绘索引符号了。

10.7.2　建筑详图的主要内容

1.图名或详图符号、比例:了解图的内容和图样与实物之间的比例关系，图名可以在标题栏中查到。在建筑详图中常用的比例是1∶5，1∶10，1∶20，1∶30，1∶50，其中1∶20使用最多。

2.表示建筑构配件(如门窗、楼梯、阳台等)的详细构造及连接关系。

3.表示建筑物细部及剖面节点(如檐口、窗台、明沟、楼梯扶手、踏步、楼层地面、屋顶层等)的形式、做法、用料、规格及详细尺寸。

4.表明有关施工要求及制作方法、说明等。

建筑详图主要有:外墙详图、门窗详图、楼梯详图、阳台详图等。详图数量的选择与房屋的复杂程度及平面图、立面图、剖面图的内容及比例有关。现以外墙身、楼梯及门窗等详图分别作一介绍。

10.7.3　外墙详图

1.外墙详图的内容

外墙详图实际上是建筑剖面图的局部放大图，如图10-20所示，该图表达房屋的屋面、楼层、地面和檐口构造、楼板与墙的连接、门窗顶、窗台和勒脚、散水等处构造的情况，是施工的重要依据。

多层房屋中，若各层的情况一样，可以只绘制底层、顶层或加一个中间层来表示。绘制外墙详图时，往往在窗洞中间处断开，成为几个节点详图的组合图，有时也可不绘制整个墙身的详图，而是把各个节点的详图分别单独绘制。详图的线型要求与剖面图一样。

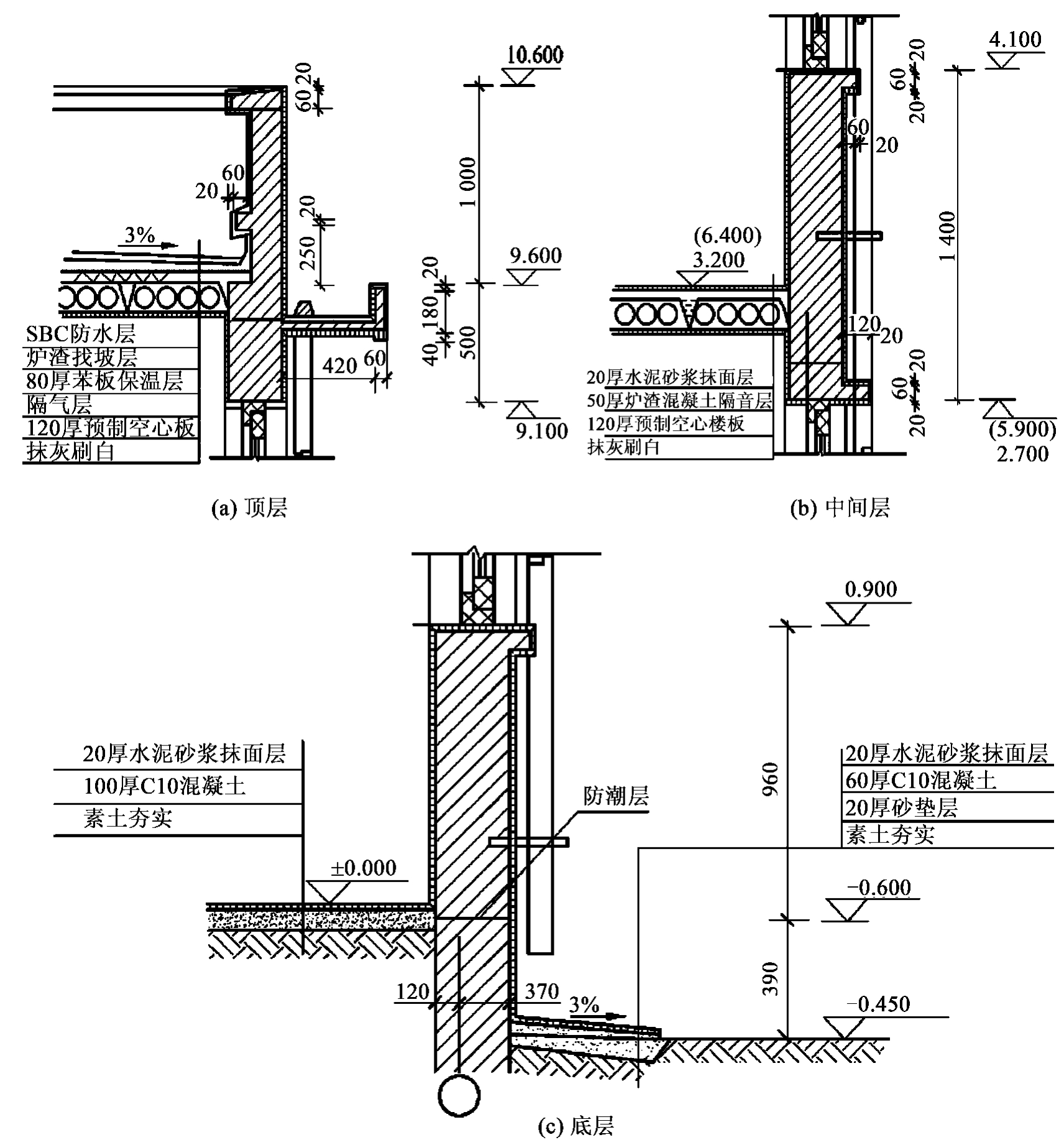

图10-20　墙身构造详图(单位:mm)

详图的线型与剖面图一样，因为采用较大的比例(1∶20)剖切到的断面上应绘制上规定的材料图例，常用建筑材料图例如表10-4所示。墙身应用细实线绘制出粉刷层。

表10-4　常用建筑材料图例

2.外墙详图的识读

下面以如图10-20所示的外墙详图为例，来说明阅读外墙详图的方法。

(1)了解外墙在建筑物的具体部位。

根据外墙详图剖切平面的编号，在平面图、剖面图或立面图上查找出相应的剖切平面的位置，以了解外墙在建筑物中的具体部位。

(2)了解各部位的详细构造、尺寸、做法等。

看图时应按照从下到上或由上到下的顺序，一个节点、一个节点地阅读，了解各部位的详细构造、尺寸、做法，并与材料做法表相对照，检查是否一致。

(3)底层外墙详图。

从图中可以看出，散水、窗台、防潮层、散水做法、底层地面做法;室内外高差450mm。

(4)中间层外墙详图。

外窗台挑出墙面60mm，内窗台是水磨石窗台板，窗上的过梁GL是由矩形断面和大挑口断面的两个钢筋混凝土过梁组合在一起;楼板是搭置在横墙上;层高为3.200m。

在外墙详图中，一般应标注出各部位的高程及高度方向和墙身的细部尺寸。图中高程标注两个以上的数字时，括号内的数字依次表示高一层的高程。例如，在图中标注的3.200m(6.400m)上，表明3.200m是一层层高，6.400m是二层层高。

(5)顶层外墙详图。

顶层外墙详图的重点是表明檐口部分，从图中可知，该楼房的檐口都是挑檐板。为了防止雨水浸到墙面在檐口的前沿下侧，抹灰时应有向下凹的滴水槽，挑檐板挑出长度为480mm;屋面层做法包括泛水、女儿墙、压顶等，如图10-20(a)所示。

图10-21　楼梯组成示意图

10.7.4　楼梯详图

楼梯是多层房屋上下交通的主要设施，楼梯除了应满足上下方便和人流疏散畅通外，还应有足够的坚固耐久性，目前多采用现浇钢筋混凝土楼梯。楼梯是由楼梯段(简称梯段，包括踏步或斜梁)、平台(包括平台板和梁)和栏板(或栏杆)等组成，如图10-21所示。楼梯的构造一般较复杂，需要另绘制详图表示。楼梯详图主要表示楼梯的类型、结构形式、各部位的尺寸及装修做法，是楼梯施工放样的主要依据。楼梯详图一般包括平面图、剖面图及踏步、栏板详图等，并尽可能绘制在同一张图纸内。平面图、剖面图比例应一致，以便对照阅读;踏步、栏板详图比例要大一些，以便表达清楚该部分的构造情况。楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中，但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑详图和结构详图可合并绘制，编入“建施”或“结施”均可。

1.楼梯平面图

一般每一层楼都要绘制一楼梯平面图。三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小相同时，通常只绘制出首层、中间层和顶层三个平面图就可以了，如图10-22所示。

楼梯平面图的剖切位置，通常是通过该层门窗洞或往上走的第一梯段(休息平台下)的任一位置处。各层被剖切到的梯段，按《建筑制图标准》(GB/T50104—2001)规定，均在平面中以一根45°折断线表示。在每一梯段处绘制有一长箭头，并标注“上”或“下”字和步级数，表明从该层楼(地)往上或往下走多少步级可以到达上(或下)一层的楼(地)面。例如二层楼梯平面图中，被剖切梯段的箭头注有“上20”，表示从该梯段往上走20步级可以到达第三层楼面;另一楼段注有“下21”，表示往下走21步级可以到达首层地面。各层平面图中还应标出该楼梯间的轴线。此外，在首层平面图中，还需注明楼梯剖面图的剖切符号。

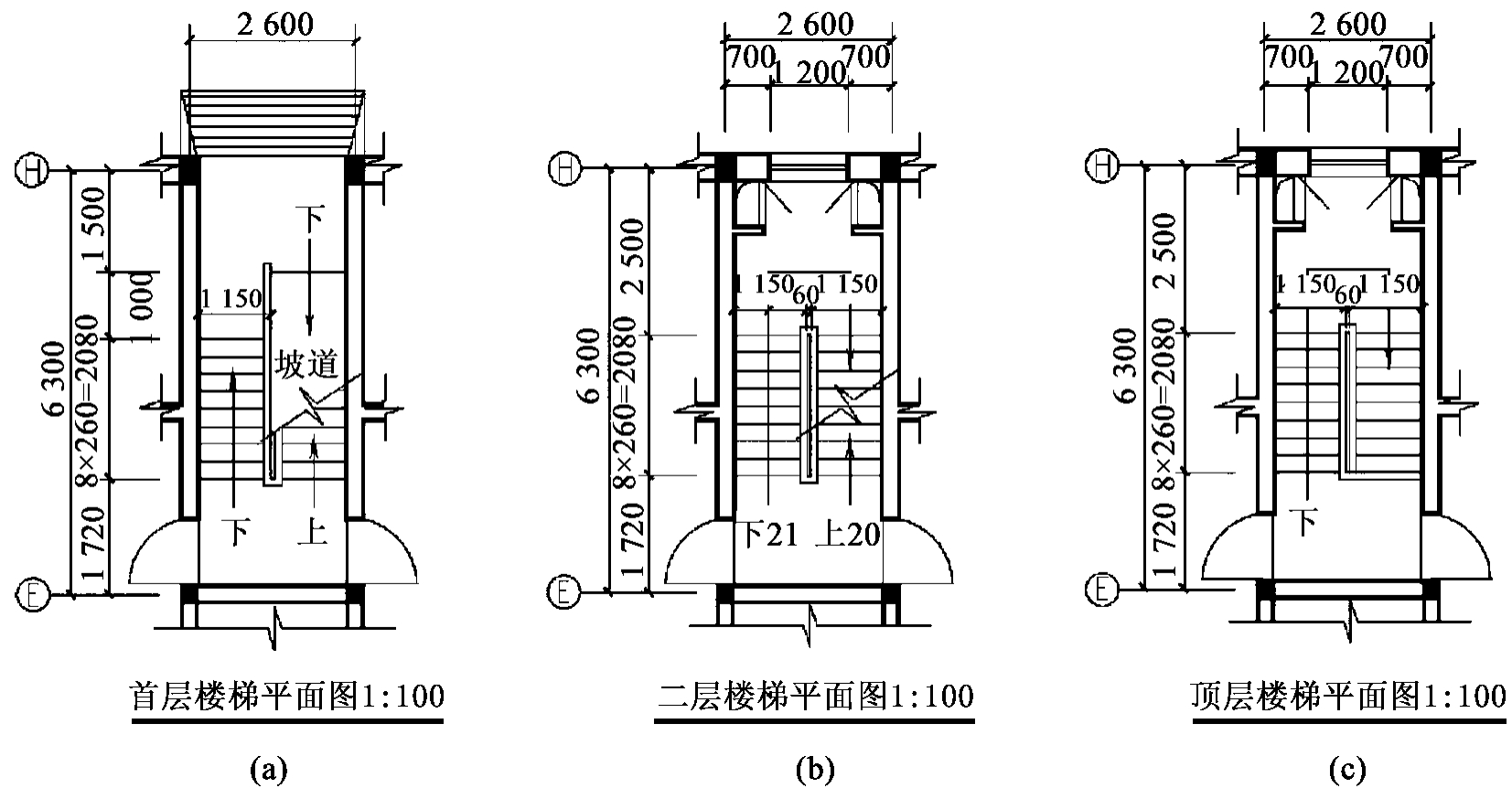

图10-22　楼梯平面图(单位:mm)

楼梯平面图中，除标注出楼梯间的开间和进深尺寸、楼地面和平台面的标高尺寸外，还需标注出各细部的详细尺寸。通常把楼梯长度尺寸与踏面数、踏面宽的尺寸合并写在一起。如底层平面图中的8×260=2080，表示该梯段有8个踏面，每一踏面宽为260mm，梯段长为2080mm。通常，三个平面图绘制在同一张图纸内，并互相对齐，这样既便于阅读，又可以省略标注一些重复尺寸。

2.楼梯剖面图

假想用一铅垂剖面通过各层的一个梯段和门窗洞，将楼梯剖开，向另一未剖到的梯段方向投射所得的剖面图，即为楼梯剖面图。楼梯剖面图应能完整、清晰地表示出各梯段、平台、栏板等的构造及这些部位的相互关系。习惯上，若楼梯间的层面没有特殊之处，一般可以不绘制出。在多层房屋中，若中间各层的楼梯构造相同，楼梯剖面图可以只绘制出首层、中间层和顶层剖面，中间用折断线分开(与外墙身详图处理方法相同)。

楼梯剖面图能表达出房屋的层数、楼梯梯段数、步级数以及楼梯的类型及其结构形式。楼梯剖面图中应注明地面、平台面、楼面等部位的标高和梯段、栏板的高度尺寸。梯段高度尺寸标注法与楼梯平面图中梯段长度标注法相同，在高度尺寸中标注的是步级数，而不是踏面数(两者差为1)。栏杆高度尺寸是从踏面中间算到扶手顶面，一般为900mm，扶手坡度应与梯段坡度一致。

从图10-23所示的索引符号可知，踏步、扶手和栏板都另有详图，用更大的比例绘制出这些部位的形式、大小、材料以及构造情况。

图10-23　楼梯剖面图(单位:mm)

3.楼梯踏步、扶手、栏扳(栏杆)详图

楼梯踏步由水平踏步和垂直踢面组成，如图10-24所示。踏步详图表明踏步截面形状及大小、材料与面层做法。踏面边沿磨损较大，易滑跌，常在踏步平面边沿部位设置一条或两条防滑条，如图10-24(a)所示。

楼梯栏杆与扶手是为上、下行人安全而设置的，靠楼梯段和平台悬空一侧设置栏杆或栏板，上面做扶手，扶手形式与大小及所用材料应满足一般手握适度弯曲的情况。

10.7.5　门窗详图

门窗详图一般都有预先绘制好的各种不同规格的标准图，供设计者选用。因此，在施工图中，只要说明该图所在标准图集中的编号，就可以不必另绘制详图。如果没有标准图，就一定要绘制出详图。

门窗详图一般用立面图、节点详图、断面图以及五金表和文字说明等来表示。按相关规定，在节点详图与断面图中，门窗料的断面一般应加上材料图例。现以铝合金窗为例，介绍门窗详图的特点。

图10-24　楼梯踏步、栏杆、扶手详图(单位:mm)

1.立面图

所用比例较小，只表示窗的外形、开启方式及方向、主要尺寸和节点索引符号等内容。

立面图尺寸一般有窗洞口尺寸、窗框外包尺寸、窗扇和窗框尺寸三道尺寸。窗洞口尺寸应与建筑平面图、剖面图的窗洞口尺寸一致。窗框的窗扇尺寸均为成品的净尺寸。立面图上的线型，除轮廓线用粗实线外，其余均用细实线。

2.节点详图

一般绘制出剖面图和安装图，并分别注明详图符号，以便与窗立面图相对应。节点详图比例较大，能表示各窗料的断面形状、定位尺寸、安装位置和窗扇与窗框连接关系等内容。

3.断面图

用大比例(1∶2、1∶5)将各种不同窗料的断面形状单独绘制出，注明断面上各截口的尺寸，以便于下料加工。有时，为减少工作量，往往将断面图与节点详图绘制在一起。
