沿建筑物高度设置垂直缝隙，将建筑物划分成若干个可以自由沉降的单元，这种垂直缝称为沉降缝。

沉降缝是针对有可能造成建筑物不均匀沉降的因素而专门设置的变形缝，如地基土质不均匀、建筑物本身相邻部分高差悬殊或荷载悬殊、建筑物结构形式变化大、新老建筑物相邻或扩建项目等。在结构变形的敏感部位，沿结构全高(包括基础)全部断开，这样可以使得结构的各个独立部分能够不至于因为沉降量不同，又互相牵制而造成破坏。

8.2.2　沉降缝的设置要求

符合下列条件之一者应设置沉降缝:

1.建筑物相邻两部分有较大高差，或相邻两部分荷载相差较大。

2.建筑物体型复杂，连接部位较为薄弱。

3.同一建筑物相邻部位的结构形式不同。

4.基础埋置深度相差悬殊，地基土的地耐力相差较大。

5.原有建筑物和新建、扩建的建筑物之间。

6.建筑物体形比较复杂，连接部位又比较薄弱。

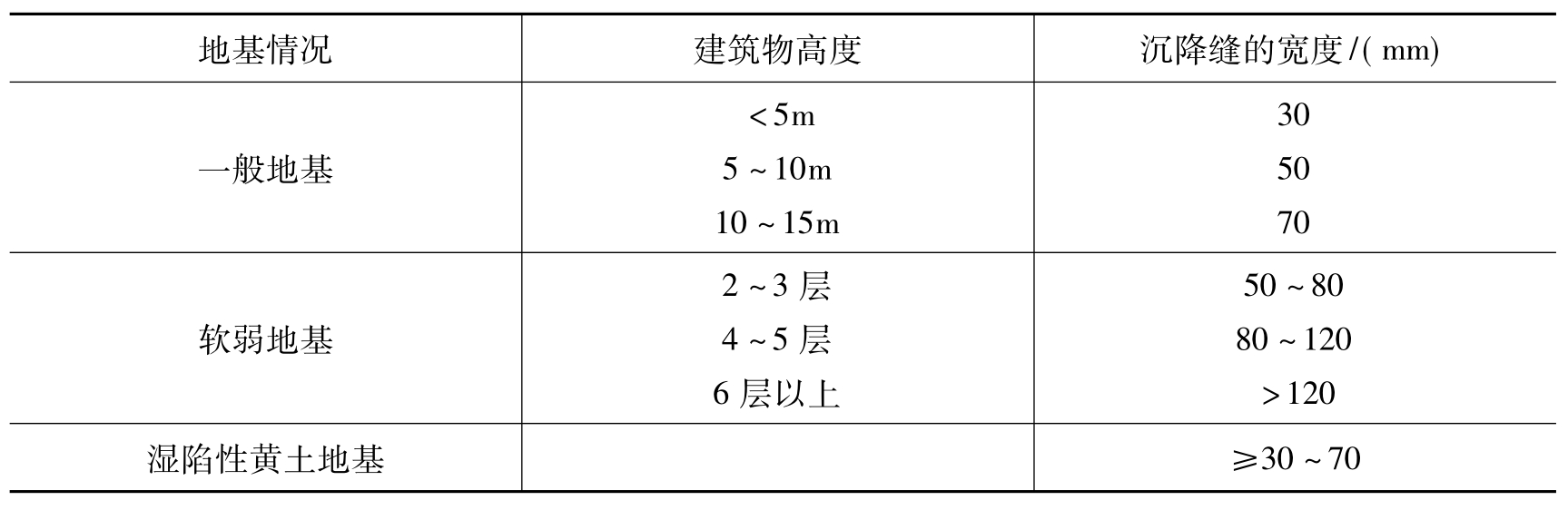

沉降缝的宽度与地基的性质和建筑物的高度有关，地基越软弱，建筑物的高度越大，沉降缝的宽度也越大，如表8-3所示。

不过，除了设置沉降缝以外，不属于扩建的工程还可以用加强建筑物的整体性等方法来避免建筑物的不均匀沉降;或者在施工时采用所谓的后浇板带法，即先将建筑物分段施工，中间留出2m左右的后浇板带位置及连接钢筋，待各分段结构封顶并达到基本沉降量后再浇筑中间的后浇板带部分，以此来避免不均匀沉降有可能造成的影响。但是，这样做必须对沉降量把握准确，或者在建筑物的某些部位会因特殊处理而需要较大的投资，因此大量的建筑物必要时目前还是选择设置沉降缝的方法来将建筑物断开。

8.2.3　沉降缝的构造

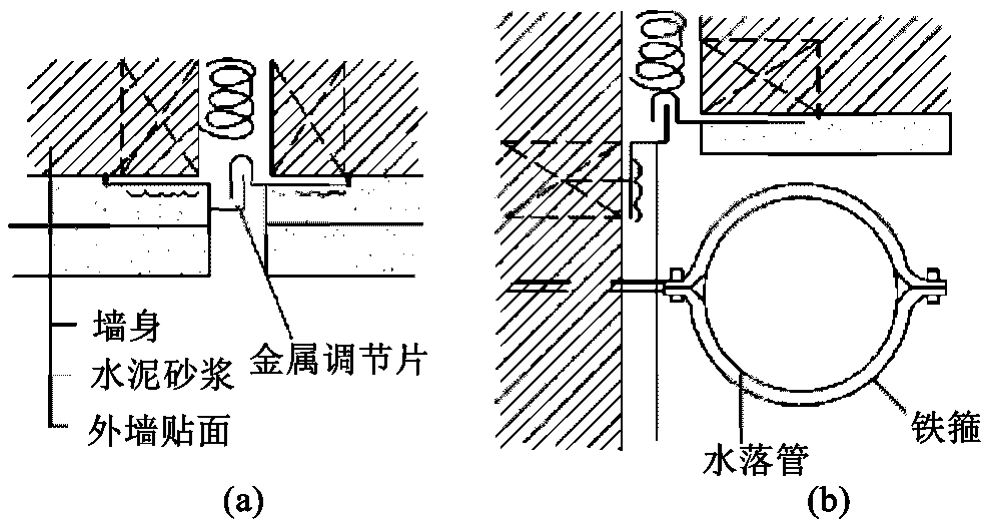

由于沉降缝应同时满足伸缩缝的要求，其构造与伸缩缝构造基本相同，只是调节片或盖缝板在构造上应保证两侧墙体在水平方向和垂直方向均能自由变形，所以墙体的沉降缝盖缝条应满足水平伸缩和垂直沉降变形的要求，采用金属调节盖缝板调整，如图8-5所示。

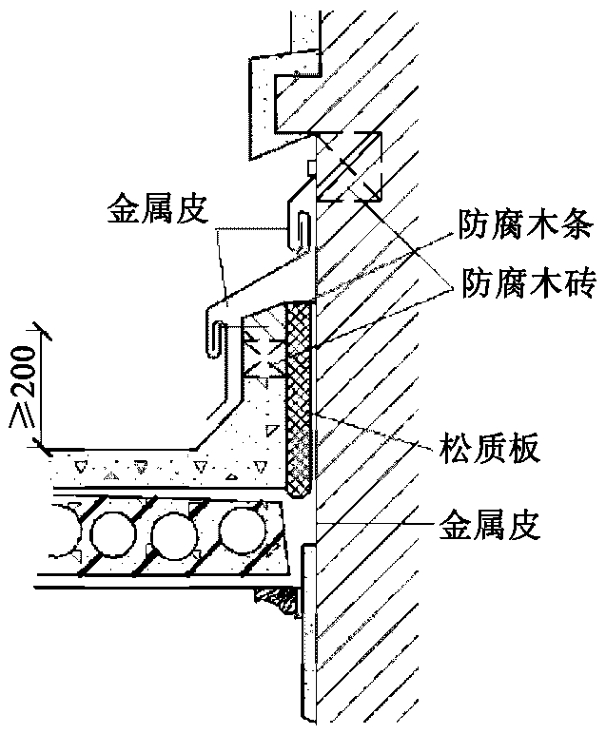

屋顶沉降缝处的金属调节盖缝皮或其他构件应考虑沉降变形与维修的余地，如图8-6所示。

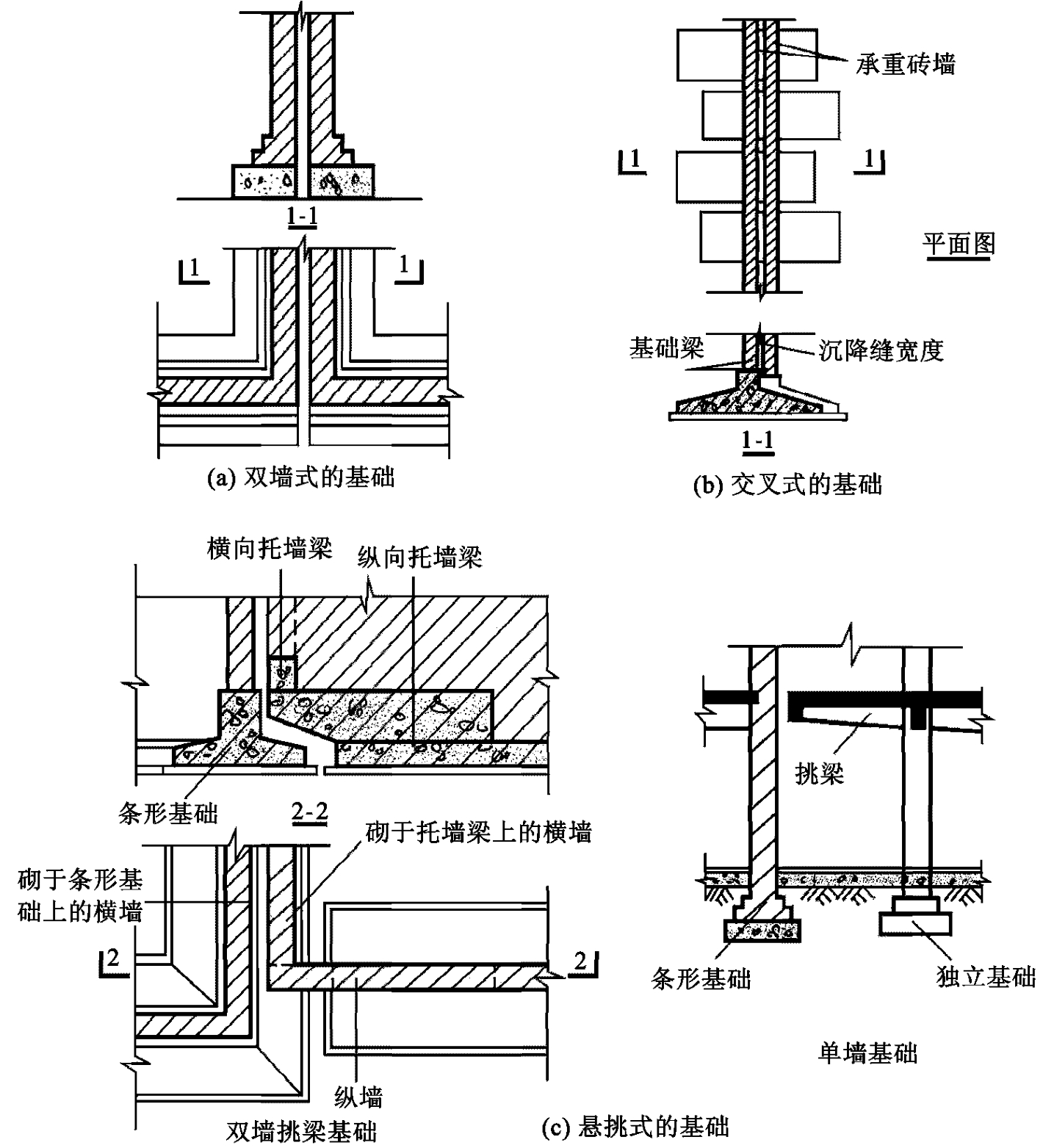

基础沉降缝处的主要构造形式有双墙式、交叉式和悬挑式，如图8-7所示。
