当建筑物长度超过一定限度时，建筑平面变化较多或结构类型变化较大时，建筑物会因热胀冷缩变形较大而产生开裂。为预防这种情况的发生，常常沿建筑物长度方向每隔一定距离或结构变化较大处预留缝隙，将建筑物断开。

因为建筑物受昼夜温差引起的温度应力影响最大的部分是建筑物的屋面，越向地面影响越小，而建筑物的基础部分埋在土里，温度比较稳定，不容易受到昼夜温差的影响，所以在设置伸缩缝时，建筑物的基础不必要断开，而除此之外伸缩缝要求把建筑物的墙体、楼板层、屋顶等基础以上的部分全部断开。

8.1.2　伸缩缝的设置要求

伸缩缝的间距主要与结构类型、材料和当地温度变化情况有关，根据屋盖刚度以及屋面是否设保温层或隔热层来考虑。其中，建筑物长度主要关系到温度应力累积的大小;结构类型和屋顶刚度主要关系到温度应力是否容易传递并对结构的其他部分造成影响;是否设置保温层或隔热层，则关系到结构直接受温度应力影响的程度。

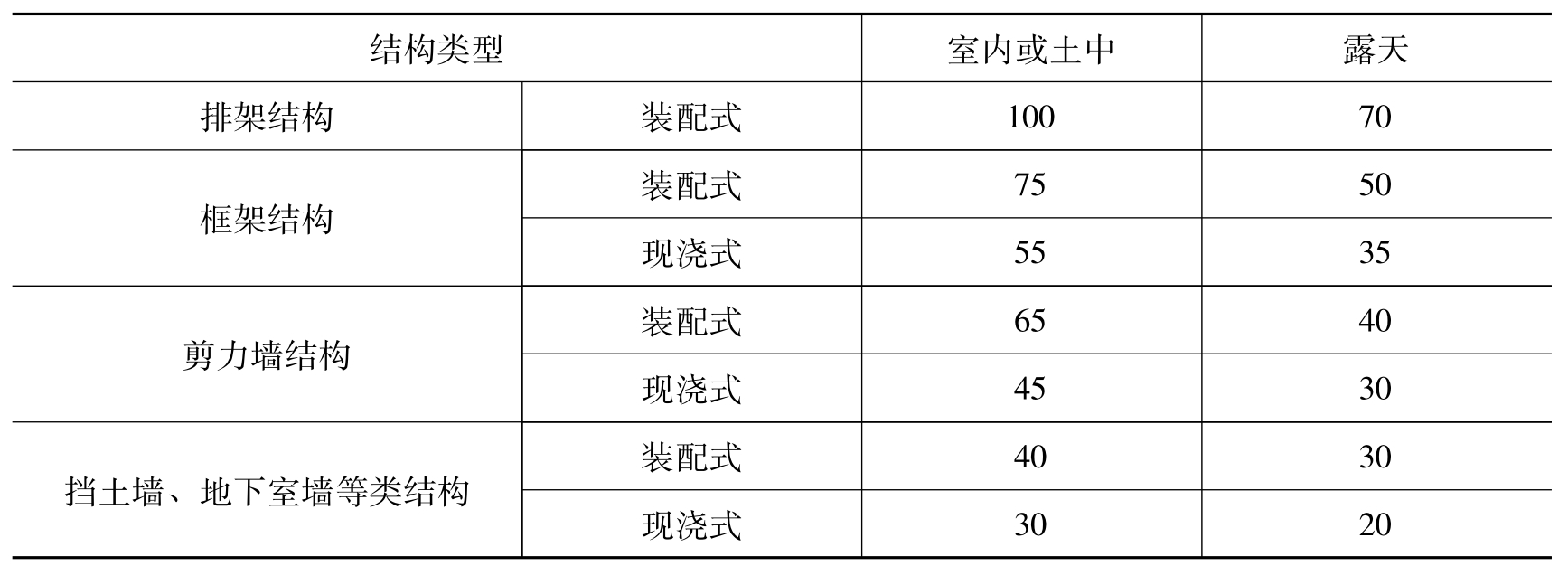

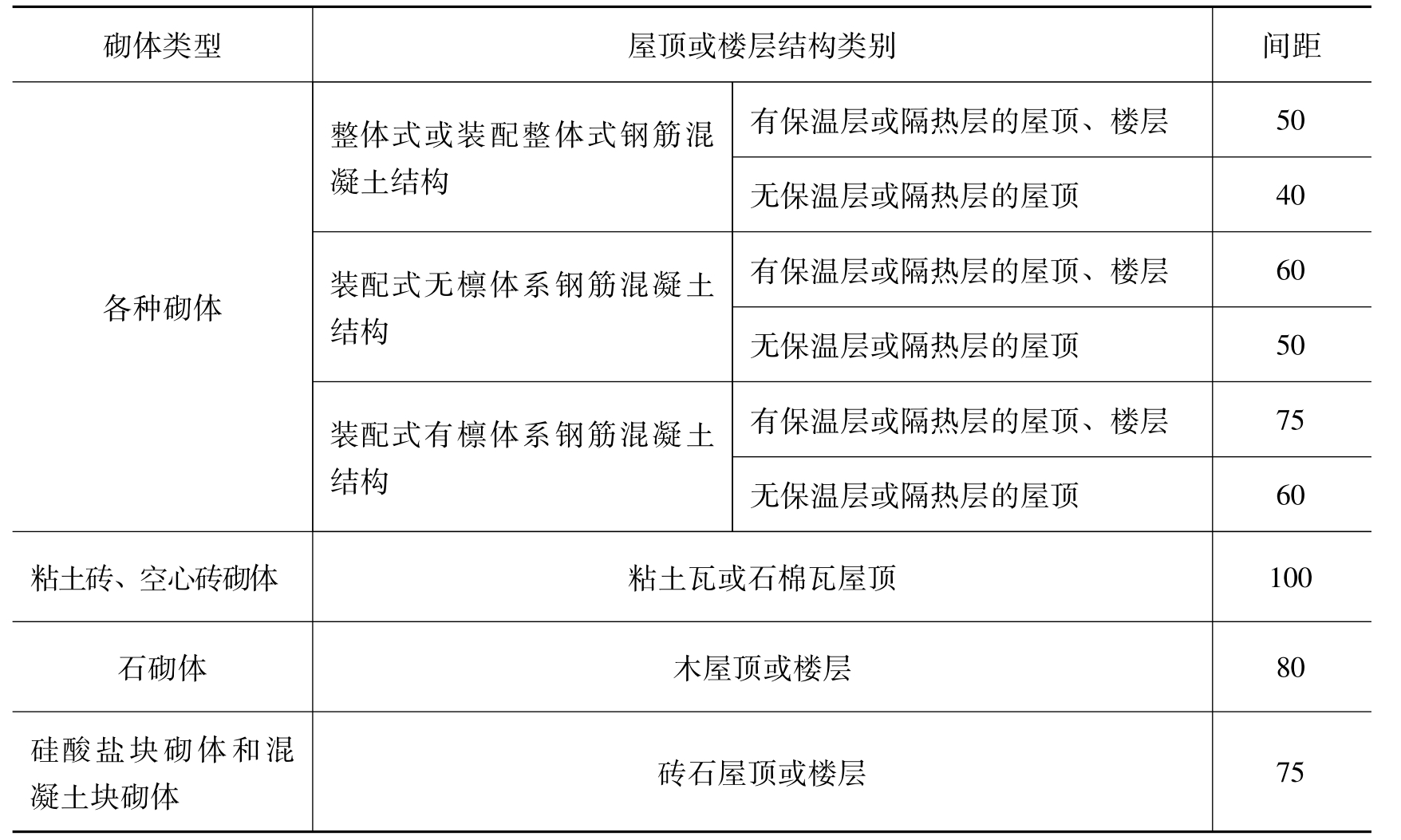

伸缩缝的位置和间距与建筑物的结构类型、材料、施工条件及当地温度变化情况有关。设计时应根据相关规范的规定设置，如表8-1、表8-2所示。

注:1.层高大于51m的混合结构单层房屋，其伸缩缝间距可以按表中数值乘以1.3采用，但当墙体采用硅酸盐砖、硅酸盐砌块和混凝土砌块砌筑时，不得大于75m。

2.温差较大且温度变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝最大间距，应按表中数值予以适当减少后使用。

2.当屋面板上部无保温措施或隔热措施时，框架、剪力墙结构的伸缩缝间距，可以按表中露天栏的数值选用，排架结构可以按适当低于室内栏的数值选用。

3.排架结构的柱顶面(从基础顶面算起)低于8m时，宜适当减少伸缩缝间距。

4.外墙装配、内墙现浇的剪力墙结构，其伸缩缝最大间距按现浇式一栏数值选用。滑模施工的剪力墙结构，宜适当减小伸缩缝间距。现浇墙体在施工中应采取措施减小混凝土收缩应力。

8.1.3　伸缩缝的构造

伸缩缝的宽度一般为20～40mm，以保证缝两侧的建筑构件能在水平方向自由伸缩。

1.墙体伸缩缝构造

墙体伸缩缝的构造处理既要保证伸缩缝两侧的墙体自由伸缩，又要密封较严，以满足防风、防雨、保温、隔热和外形美观的要求。因此，在构造上对伸缩缝必须给予覆盖和装修。

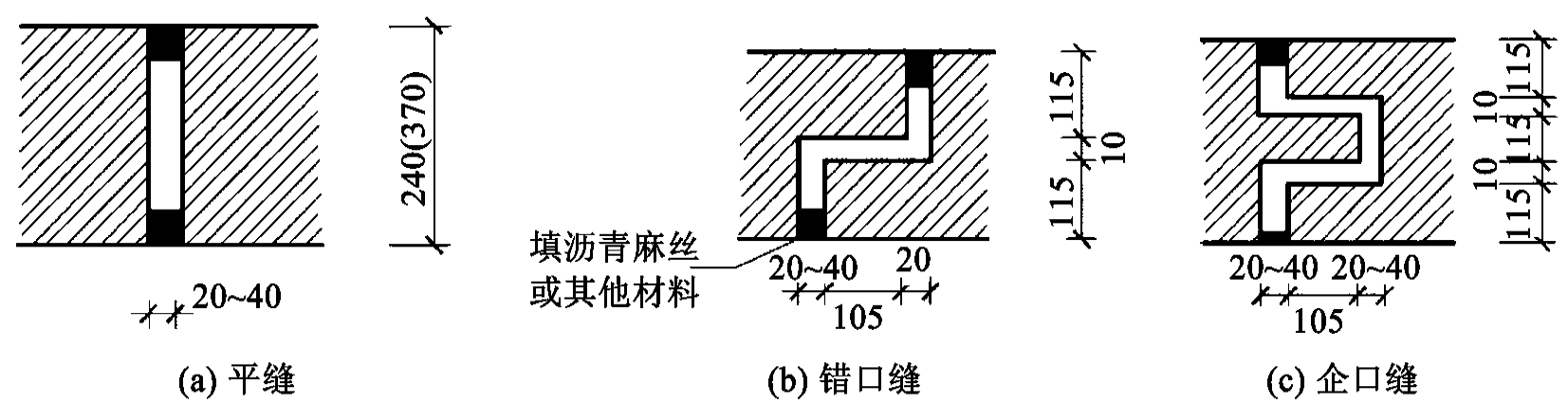

墙体伸缩缝视墙体厚度、材料及施工条件的不同，可以做成平缝、错口缝、企口缝等截面形式，如图8-1所示。

为了防止外界条件对墙体及室内环境的侵袭，伸缩缝外墙一侧，缝口处应填充防水、防腐的弹性材料，如沥青麻丝、木丝板、橡胶条、苯板、塑料条和油膏等。若缝隙较宽，缝口可以用镀锌薄钢板、彩色薄钢板、铝皮等金属调节片作盖缝处理。

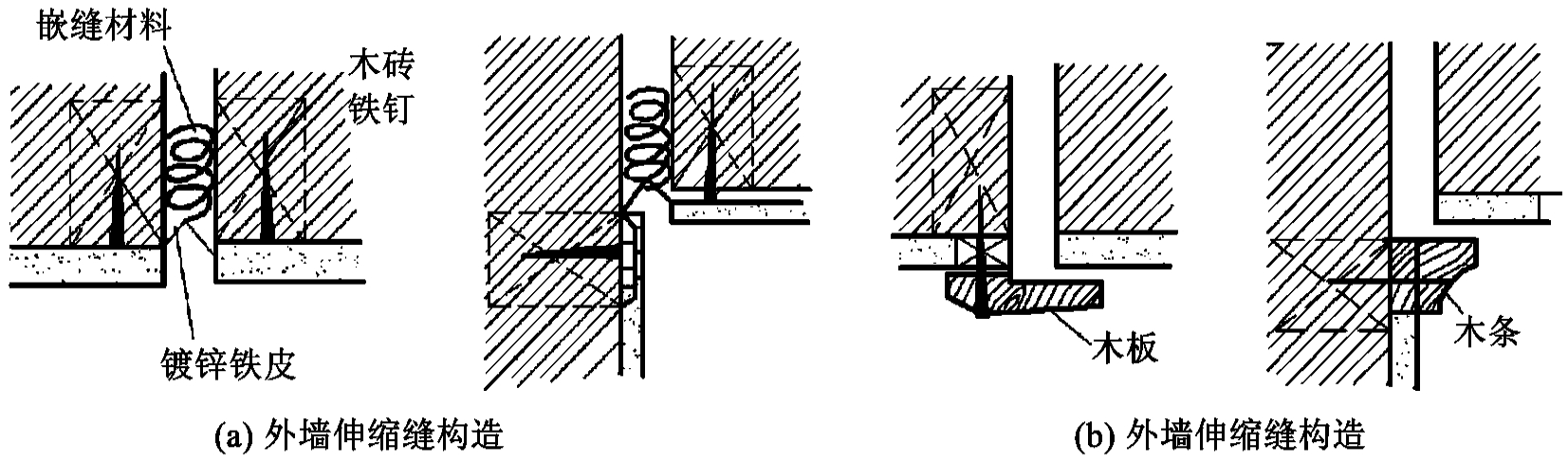

内墙常用具有一定装饰效果的金属调节盖板或木盖缝条单边固定覆盖，所有填缝及盖缝材料的安装构造均应保证结构在水平方向伸缩自由。如图8-2所示。

2.楼地板层伸缩缝构造

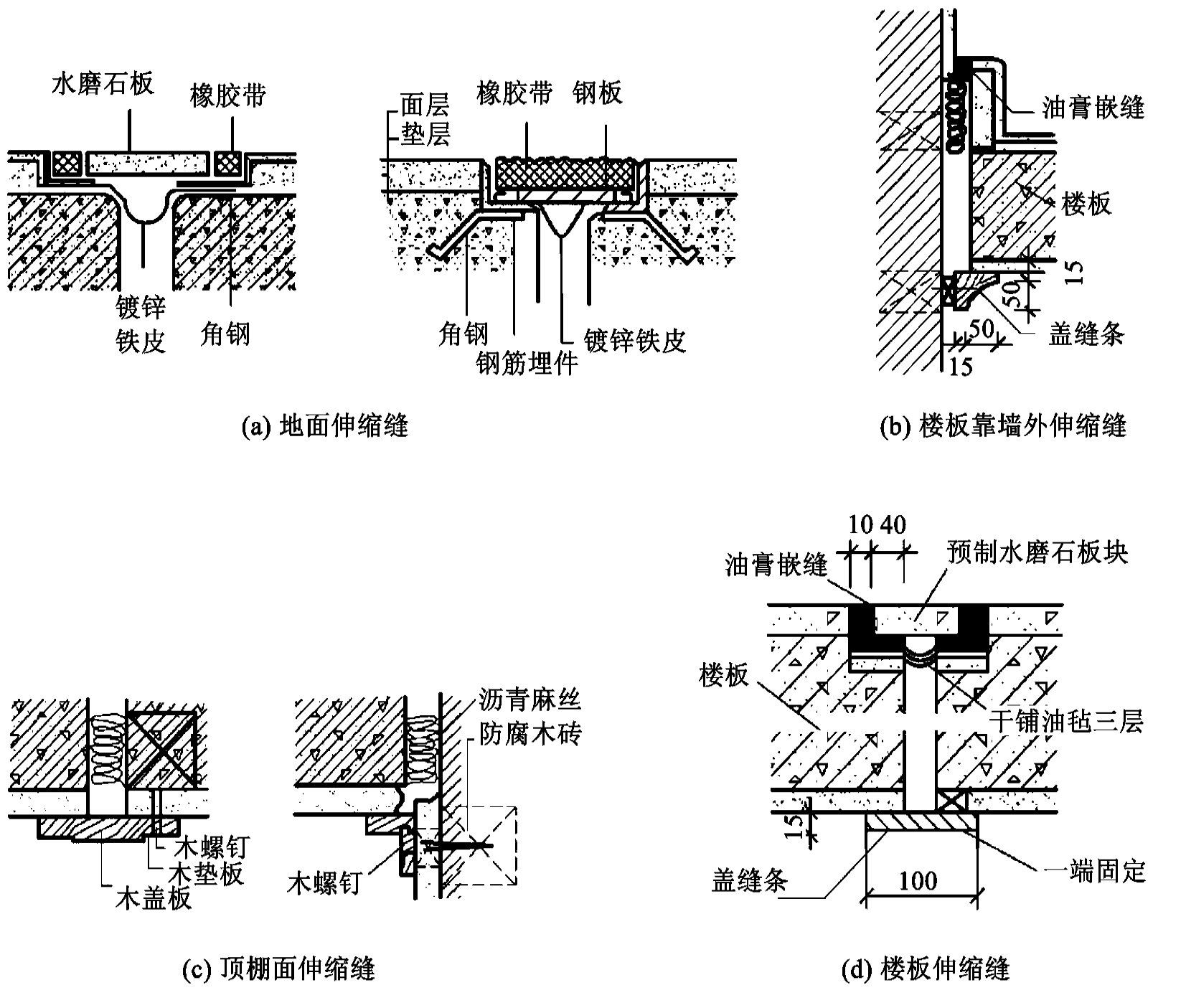

楼地板层伸缩缝的位置和缝宽应与墙体屋顶变形缝一致，缝内也要用弹性材料作封缝处理，上面再铺活动盖板或橡胶、塑料地板等地面材料，以满足地面平整、防水和防尘等功能。顶棚的盖缝条也只能单边固定，以保证构件两端能够自由伸缩变形，如图8-3所示。

3.屋面伸缩缝构造

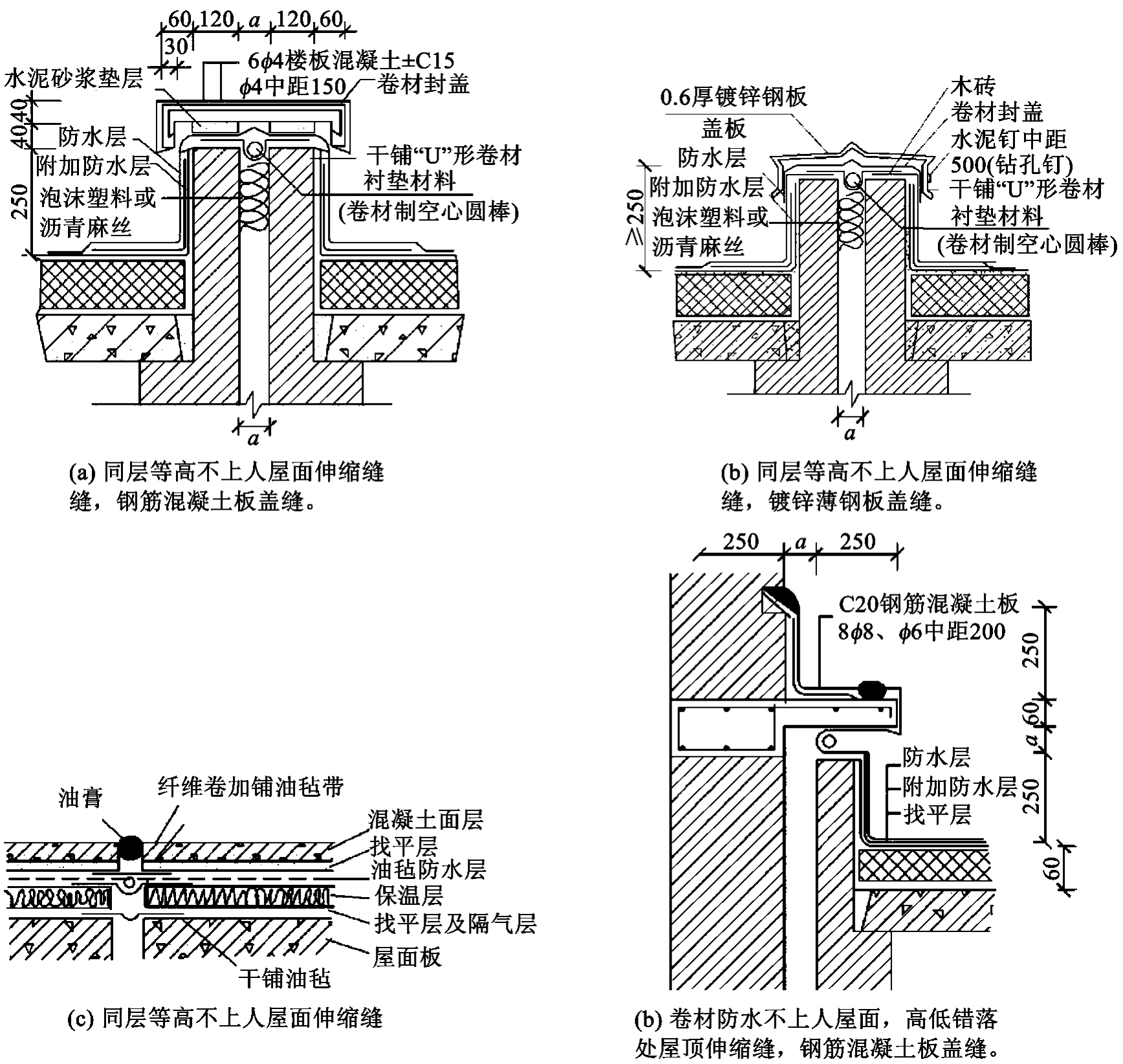

屋面伸缩缝的位置、缝宽与墙体、楼地面的伸缩缝一致，一般设在同一高程屋顶或建筑物的高低错落处。屋面伸缩缝应注意做好防水和泛水处理，其基本要求同屋顶泛水构造相似，不同之处在于盖缝处应能允许自由伸缩而不造成渗漏。常见平屋顶伸缩缝构造，如图8-4所示。
