§6.5　遮阳

6.5.1　遮阳的作用

遮阳是为了防止阳光直接射入室内，避免夏季室内温度过高和产生眩光而采取的构造措施。建筑遮阳方法很多，如绿化遮阳，室内窗帘等均是有效方法，但对于太阳辐射强烈的地区，特别是朝向不利的墙面上建筑物的门、窗等洞口，应采取专用遮阳措施。遮阳设施有活动遮阳和固定遮阳板两种类型。近年来在国内外大量运用的各种轻型遮阳，常用不锈钢、铝合金及塑料等材料制作，如图6-25所示。

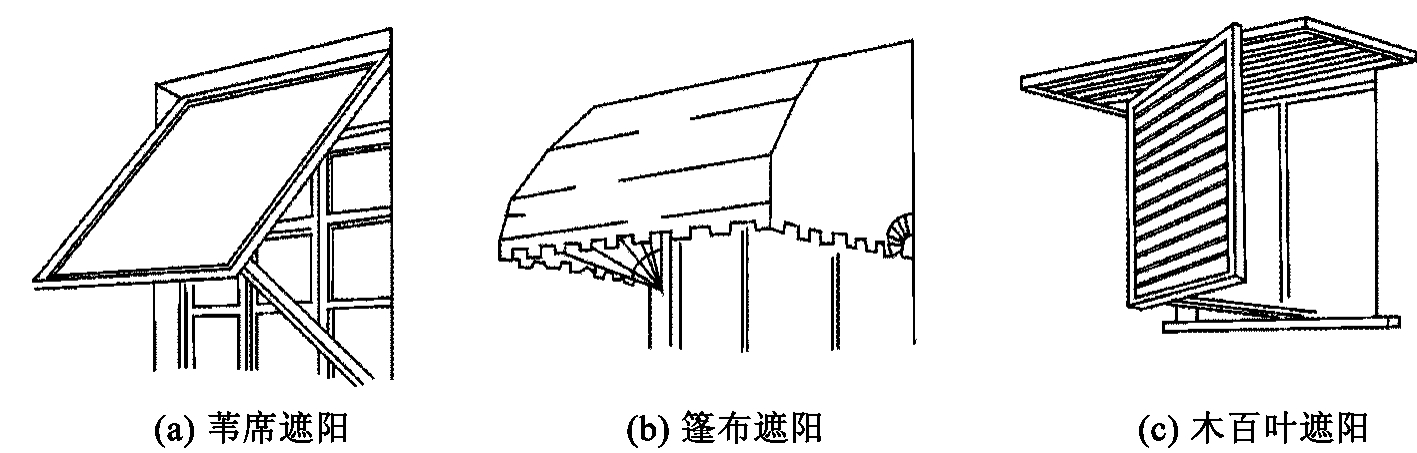

图6-25　活动遮阳示意图

6.5.2　固定遮阳板的形式

固定遮阳板的基本形式有水平式、垂直式、综合式和挡板式，如图6-26所示。

1.水平式遮阳板

水平式遮阳板主要遮挡太阳高度角较大时从窗口上方照射下来的阳光。主要适用于朝南的窗洞口。

2.垂直式遮阳板

垂直式遮阳板主要遮挡太阳高度角较小时从窗口侧面射来的阳光。主要适用于南偏东、南偏西及其附近朝向的窗洞口。

3.综合式遮阳板

综合式遮阳板是水平式遮阳板和垂直式遮阳板的综合遮阳板，能遮挡从窗口两侧及前上方射来的阳光。其遮阳效果比较均匀，主要适用于南、东南、西南及其附近朝向的窗洞口。

4.挡板式遮阳板

挡板式遮阳板主要遮挡太阳高度角较小时从窗口正面射来的阳光。主要适用于东、西及其附近朝向的窗洞口。

在实际工程中，遮阳可以由基本形式演变出造型丰富的其他形式。如为避免单层水平式遮阳板的出挑尺寸过大，可以将水平式遮阳板重复设置成双层或多层;当窗间墙较窄时，将综合式遮阳板连续设置;挡板式遮阳板结合建筑物立面处理，或连续或间断，如图6-27所示。

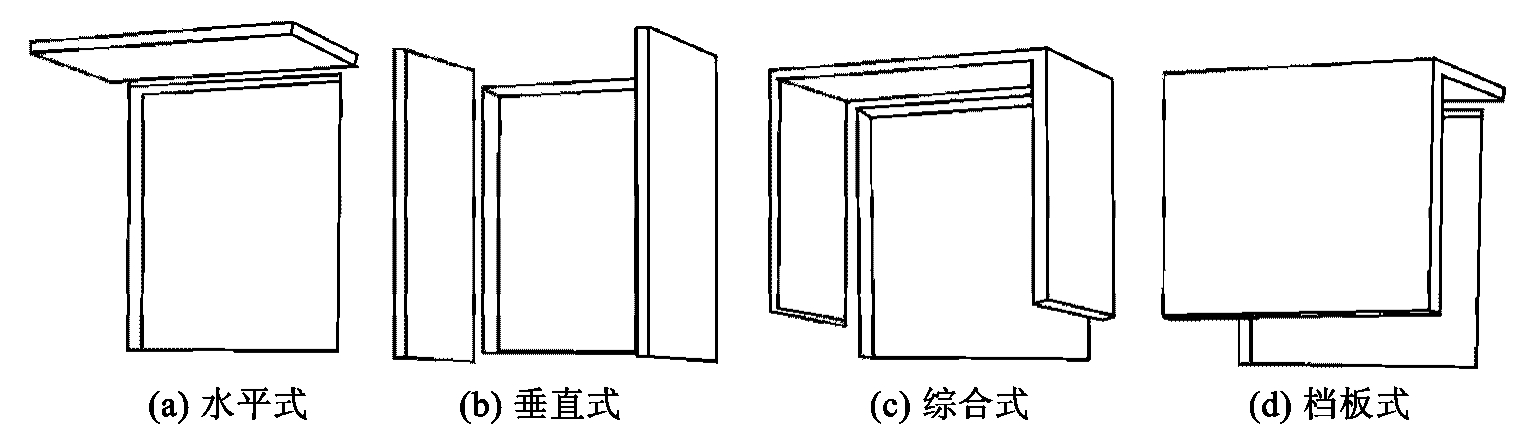

图6-26　固定遮阳板基本形式示意图

图6-27　遮阳板的其他形式示意图

6.5.3　遮阳设计新趋势

由于建筑物室内对阳光的需求是随时间、季节变化的，而太阳的高度、角度也是随气候、时间的不同而有所不同，因而可以调节角度的遮阳对于建筑物节能和满足使用要求均较好。以生态技术为手段的新一代建筑师正在积极探索新的、更加高效的遮阳方式。充分体现新材料、高新技术的利用，充分挖掘多功能、可调控的遮阳构件。

1.新型建筑遮阳材料和工艺

可以用做遮阳构件的材料相当丰富，不同的材料具有各自的物理特性，包括力学特性和热工性能。传统的木材和混凝土今日仍然在使用，只是加工工艺更为精细和现代化。在法国巴黎国家图书馆，整个玻璃幕墙后面排列了厚重的木遮阳板，通过翻转来改变采光和遮阳效果。织物由于其柔性特征，可以加工成小巧而造型别致的遮阳构件，瑞士著名建筑大师赫尔佐格和德穆龙设计的德国幕尼黑安联体育场利用导轨来对布帘遮阳进行控制和定型，法国巴黎德方斯巨门下则采用了柔性张拉膜。

今天最为流行的遮阳构件材料当数金属，钢格网遮阳具有很高的结构强度，可以满足人员走动和上下通风的需要，广泛应用于可以通风的双层玻璃幕墙中。轻质的铝材可以加工成室外遮阳隔栅、遮阳卷帘以及室内百叶窗。在生产工艺方面，今天广泛使用的金属遮阳构件的生产无需像过去那样依靠人工打制，电脑控制生产的准确性使每一个构件看起来都精美绝伦，同时批量生产使大规模的应用成为可能。先进技术控制的施工又使得丝丝入扣的榫铆交接成为可能，于是高新技术确保了金属遮阳构件的精确和精密。采用高性能的隔热玻璃和热反射玻璃制成的玻璃遮阳板，以及结合光电和光热转换的遮阳板，则使得遮阳材料和遮阳技术更上一层楼，德国弗莱堡沃邦生态村的屋顶和弗莱堡太阳能电池厂中庭侧面，都布满了太阳能板，既接受太阳光转换成电力，又能够遮阳。弗莱堡的旋转别墅还将光电与光热转换综合起来加以运用。

2.自动控制的遮阳构件

对于遮阳构件来说，简单的手工调节在今天仍然有效，但对于一些大面积的幕墙和高层建筑物来说，则需要依赖自动调节设施，特别是高层建筑物的遮阳构件无论在尺寸还是在调节操控方面，都提出了更高的要求，因此对于遮阳调节的自动化程度提高了。建筑师努力将现代自动控制技术用于建筑遮阳设计，在满足功能需要的同时，更是营造出一种美妙的光影效果和气氛，德国法兰克福商业银行的遮阳百叶自动控制系统，德国国会大厦穹顶中可以自动追踪太阳运行轨迹并做相应运动的遮阳“扇”都集中了自动控制技术与工艺的精华。自动控制遮阳构件中最让人难以置信的例子，莫过于阿拉伯世界研究中心像光圈一样调节的采光遮阳窗，该遮阳窗使用了最前卫的技术和构造技巧，其主立面用框架和滤光器的手法处理采光，并覆盖隔栅，可以根据阳光作出精确调节，达到采光和遮阳的目的。在每一个单元格上，控制调节的电子线路板清晰可见，其遮阳板充分体现出艺术与技术的完美结合。该遮阳窗应用易变控光装置的现代形式反映了阿拉伯建筑的传统几何原型。极富现代感的金属材质，纤细、精巧的金属节点，一种使用反射、折射和逆光效果的敏锐装置创造采光和遮阳的奇迹，成为阿拉伯世界研究中心最富感染力的标志。
