第五节　等　高　仪

等高仪为二十世纪初法人克劳（Claude）及德延谷（Driencourt）所发明。在一水平望远镜物镜之前置一60°等角棱镜（图13－8），棱镜之边必须水平，其一面须与望远镜之光轴垂直。棱镜之前下方置一水银盘，内放少许水银，用作人造水平。

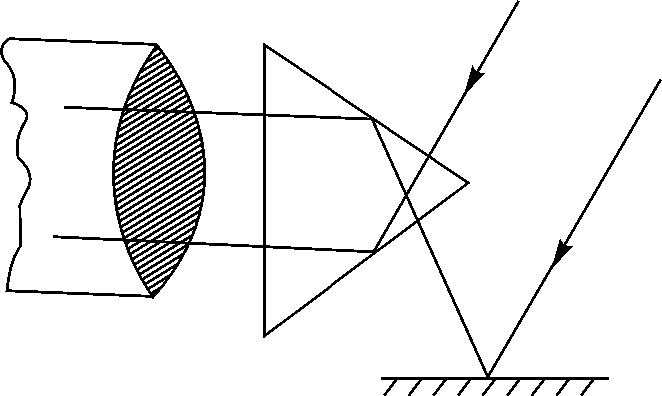

图13－8示等高仪之光学原理。光线可由两路进入望远镜。其一自60°棱镜之上面，经下面反射而入望远镜；另一由人造水平反光，自棱镜下面射入经上面反光而达望远镜。当光线自60°高度射入时，则两路光线出棱镜后均与光轴平行而其像自目镜观之必相叠合。如其高度不及60°或大于60°时，则星之两像必不吻合，而呈上下相反行动之状。由于蒙气差及棱角度微差之影响，星之两像叠合时，其高度并非严

格为60°，可能稍有偏差。

图13－8

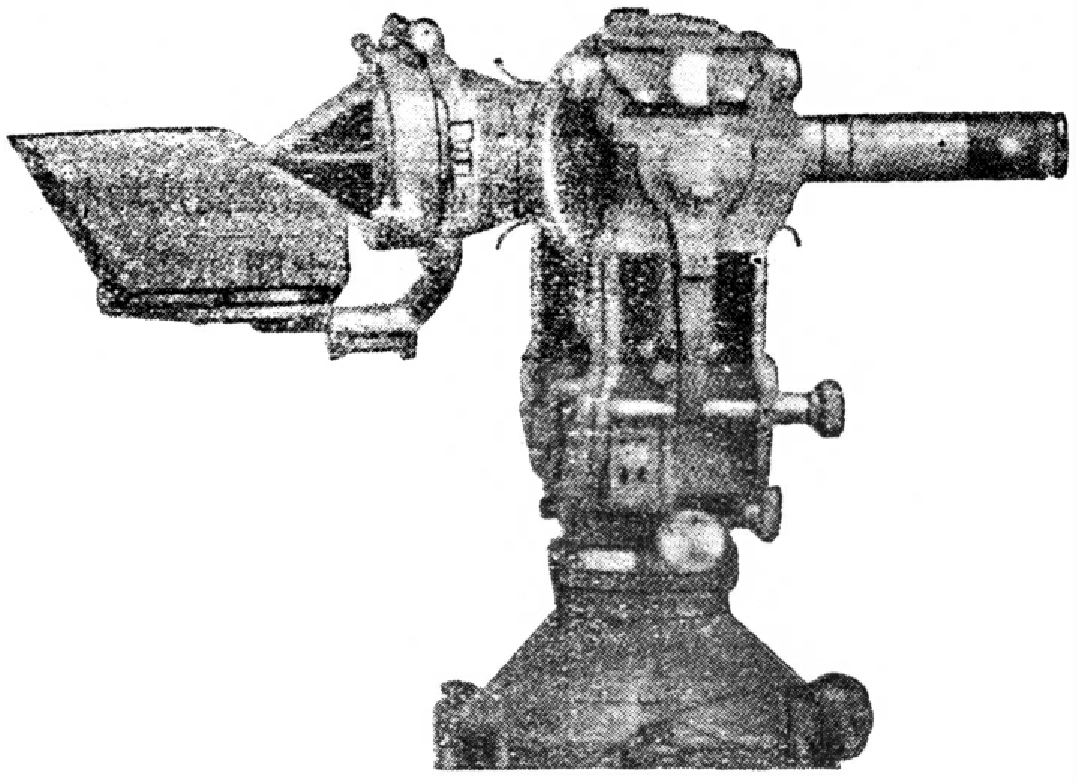

等高仪有一水平度盘，系为使望远镜对准星体方位角之用，无需精密读数设备。等高仪之观测至为简单，仅须将星像叠合时之时刻记下即可。图13－9示60°等高仪之构造。60°等高仪亦可在经纬仪前加装60°棱镜及人造水平设备构成。

图13－9　60°等高仪

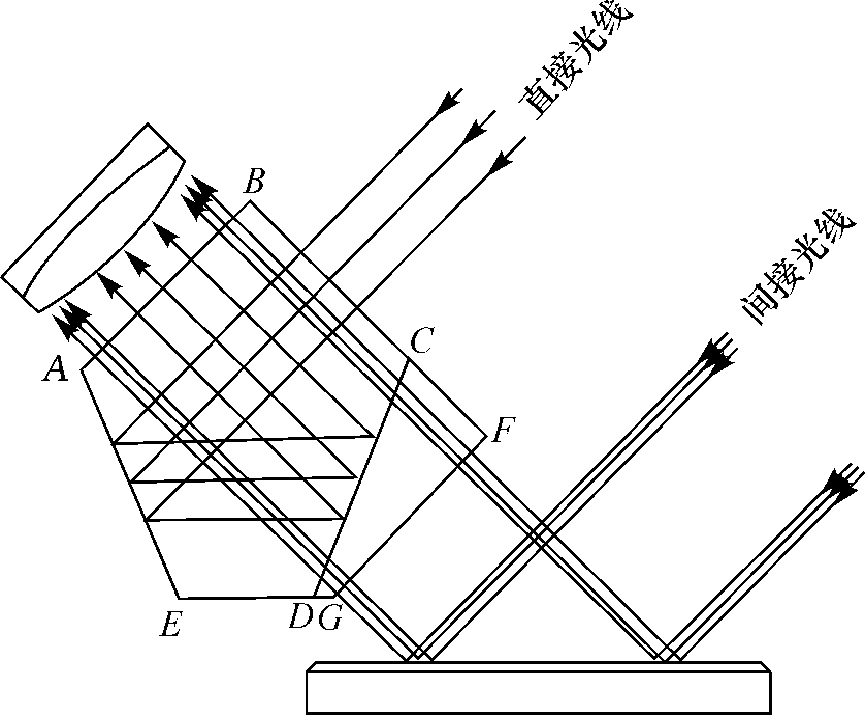

另有45°等高仪示如图13－10，原理与前相同，而棱镜形状及反光

图13－10

路线不同。除此之外，更加入数对折光楔形棱镜，使在不同高度连续产生多次叠合，因此增加观测次数，以使精度增加。
