8．2．2　基站天馈线系统的安装流程

天馈线系统的安装主要有以下几个步骤。

1．检测天线及塔放等设备

天线及塔放打开外包装之后，应仔细观看外表有无损伤，接头处有无损坏。在天线外观无损伤的情况下，应该连接跳线，用天馈测试仪测试其驻波比，若测试结果超标（即驻波比在任何位置都大于1．5）时需更换天线或塔放（注：天线的摆放位置会直接影响天线的驻波比，所以测试时应随时调整天线的位置和角度）。

2．制作馈线接头

馈线接头制作后应用软物进行包裹存放，同时应用防水胶带进行防水处理。具体制作步骤如下：

（1）切割电缆外皮，如图8－6所示。

（2）加O型圈、油脂和紧固螺母，如图8－7所示。

（3）切外导体，如图8－8所示。

（4）去除泡沫塑料，如图8－9所示。

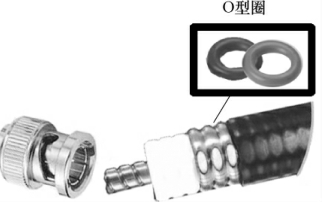

图8－7　加O型圈、油脂和紧固螺母

图8－6　切割电缆外皮

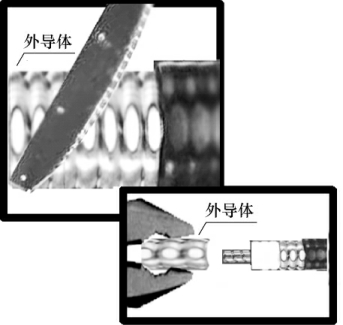

图8－8　切外导体

（5）切整内心导体，去除残渣，如图8－10所示。

（6）压紧泡沫塑料，如图8－11所示。

（7）扩张外导体，检查扩张表面，去除残骸，如图8－12所示。

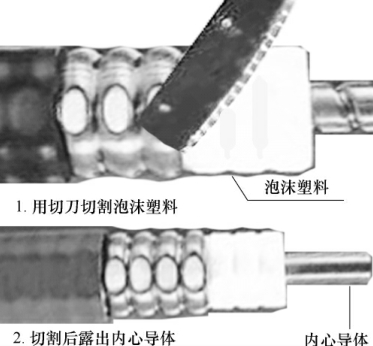

图8－9　去除泡沫塑料

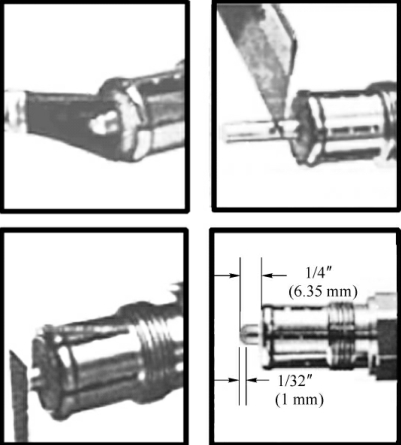

图8－10　切整内心导体，去除残渣

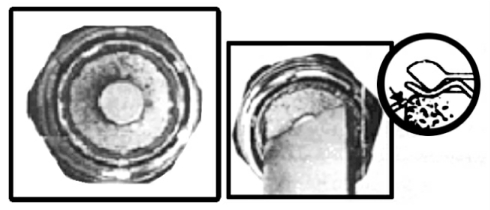

图8－11　压紧泡沫塑料

（8）加O型圈和油脂，重新装配接头，如图8－13所示。

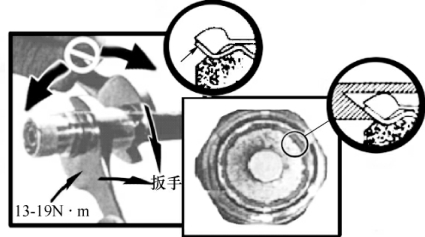

图8－12　扩张外导体，检查扩张表面，去除残骸

图8－13　重新装配接头

（9）配合扭矩，如图8－14所示。

图8－14　配合扭矩

3．组装天线

组装天线首先应装配天线的固定夹，之后按照图纸将附件安装到位，然后连接跳线，最后对接头做防水密封处理。

4．安装室外接地铜排

接地铜排如图8－15所示，应安装在馈线密封窗下方，但实际情况需按照设计图纸对待。

5．安装天线支架

选择天线支架的平面应水平，其方向要不影响天线的性能。

6．天线安装

天线安装相应的步骤如下：

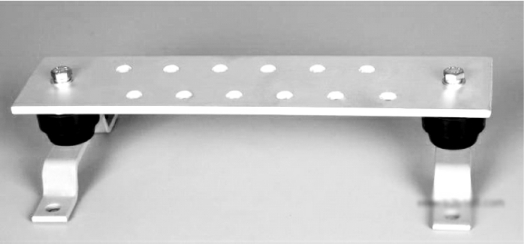

图8－15　接地铜排示意图

（1）把天线下倾角固定支架安装到天线相应位置，紧固安装件，并使支架处于折叠状态。

（2）调节天线到正确高度，用螺杆和U形螺杆把天线下倾角固定支架固定在天线抱杆上，确保天线输入输出端口朝下。

（3）用指南针来确定天线辐射面的法向与网络规划的天线方位角相同，围绕天线抱杆，转动天线，调整相邻扇区天线的方位角到相应需要的角度，同一扇区的两个天线指向应当一致。

（4）使用扳手将天线与抱杆的连接螺丝固定牢靠。

（5）利用天线下倾角固定支架来进行天线下倾角的调整。天线的下倾角度应该和天线下倾角固定支架上的角度指示相一致，误差不超过±1°（可以采用垂直角度计来保证天线抱杆的垂直）。

（6）用扳手将下倾件的固定螺丝固定牢靠。

（7）检查螺钉是否已全部固定紧。

7．安装塔顶放大器

塔放如图8－16所示，安装时一般位于支撑杆上，天线下方，也可安装在铁塔平台的护栏上。安装好塔放之后应良好接地。

塔放有两个射频接口，都为7／16DIN（母）型接头：一个接口连接接收天线（一般标示A NT）；另一个接口连接基站（一般标示BTS），通过跳线和馈线接到基站机柜顶盖上方接收射频接口（7／16DIN型连接器）。

塔放与天线间的跳线示意图如图8－17所示，安装跳线时先将跳线接头拧到塔放上的“AN T”射频接口；然后制作跳线避水弯，跳线弯曲要自然，弯曲半径通常要求大于20倍跳线直径；最后用黑线扣绑扎跳线，并粘贴，跳线标签粘贴在距跳线一端10 cm处。

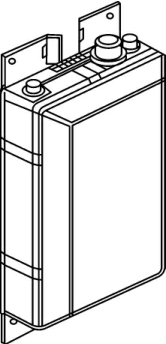

图8－16　塔顶放大器示意图

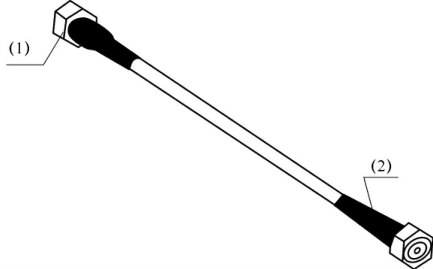

图8－17　塔放与天线间的跳线示意图

8．安装馈线密封窗

馈线密封窗如图8－18所示，其安装步骤如下：

（1）在基站装修时先预留一个合适的孔洞，具体尺寸如表8－1所示。

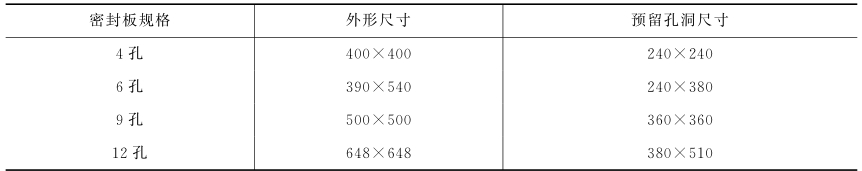

表8－1　基站装修预留孔洞尺寸

（2）将密封板用膨胀螺丝直接固定于预留孔洞上。

（3）在密封板四角涂上704防水硅胶，效果更好。

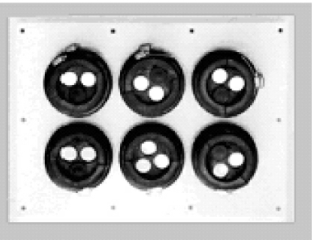

图8－18　馈线密封窗示意图（6孔）

9．安装馈线

安装馈线的流程如下：

（1）馈线切割。

（2）吊装并固定馈线。

（3）安装天线间馈线的跳线。

（4）有塔放时安装其到馈线的跳线。（5）布放固定馈线并进行接地处理。

（6）馈线接入室内，如图8－19所示。

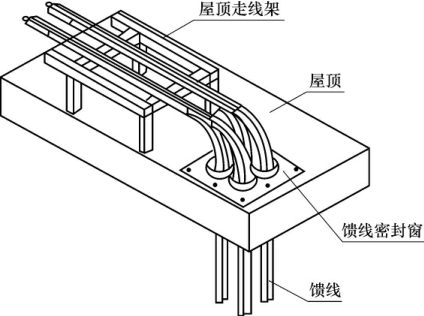

图8－19　馈线从屋顶进入室内示意图

（7）安装馈线避雷器。（8）安装接地排。

（9）安装室内跳线，跳线安装要求：

·跳线由机顶至走线架布放时要求平行整齐，无交叉；

·跳线由走线架内穿越至走线架上方走线时，不得经走线架外翻越；·跳线弯曲要自然弯曲，半径以大于20倍跳线直径为宜；

·跳线由机顶至走线架段布放时不得拉伸太紧，应松紧适宜；

·跳线在走线架上走线时要求平行整齐；

·跳线在走线架的每一横档处都要进行绑扎，线扣绑扎方向应一致，绑扎后的线扣应齐根剪平不拉尖；

·所有室内跳线必须粘贴标签，标签粘贴在距跳线两端100 mm处。

（10）安装完成之后进行测试：

利用无线分析仪在机顶跳线处测量天馈驻波比。正常情况下驻波比应小于1．5（包括系统中安装有塔放的情况），而天馈系统与基站双工器输出端口相连的跳线（1／4″）的N型头的驻波比通常应小于1．3（对应回波损耗18 dB）。

10．接地及防水密封处理

完成第九步骤时应使用防水胶带对室外的跳线接头、馈线接头进行防水处理，同时馈线密封窗也应进行密封处理。馈线密封窗的处理步骤如下：

（1）将两个半圆形的馈窗密封套套在馈线密封窗的大孔外侧；

（2）把两根钢箍箍在密封套的两条凹槽中，用螺丝刀拧紧箍上的紧固螺丝，使钢箍将密封套箍紧；

（3）在馈线密封窗的边框四周注入玻璃胶；（4）对未使用的孔，用专用的塞子将其塞紧。
