8．2．1　基站天馈线系统组成

常见的基站的天馈线系统包含天线馈线、避雷器馈线、跳线、接地夹和塔放等。

图8－5是基站天馈系统示意图，其组成主要包括以下几部分：

（1）天线，用于接收和发送无线信号，常见的有单极化天线、双极化天线，按方向性划分为定向天线和全向天线。

（2）室外跳线，用于天线与7／8″主馈线之间的连接，常用的跳线采用1／2″馈线，长度一般为3 m。

（3）主馈线，目前用于移动基站的馈线主要有7／8″馈线、5／4″馈线、15／8″馈线。

（4）接头密封件，用于室外跳线两端接头（与天线和主馈线相接）的密封，常用的材料有绝缘防水胶带（3M2228）和PVC绝缘胶带（3M33＋）。

（5）室内超柔跳线，用于主馈线（经避雷器）与基站主设备之间的连接，常用的跳线采用1／2″超柔馈线，长度一般为2～3 m。

（6）其他配件，主要有接地装置（7／8″馈线接地件）、7／8″馈线卡子、走线架、馈线过窗器、防雷保护器（避雷器）、各种尼龙扎带等。

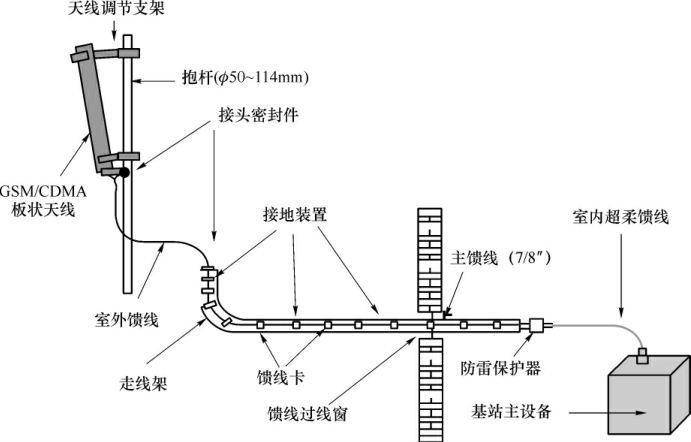

图8－5　基站天馈系统组成示意图
