7．3．2　CDMA2000－1X系统和网络结构

1．网络结构

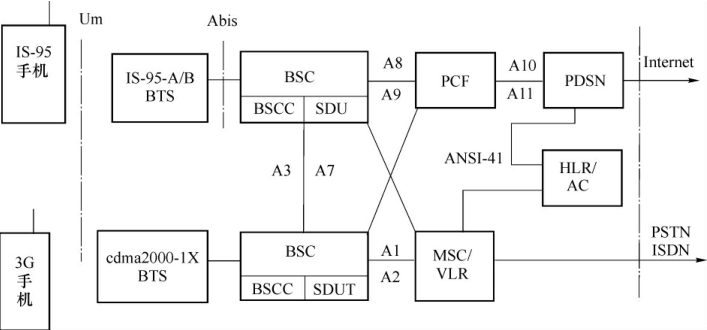

CDM A2000－1X网络主要有BTS、BSC和PCF、PDSN等节点组成。基于A NSI－41核心网的系统结构如下图7－12所示。

BTS—基站收发信机；BSCC—基站控制器连接；BSC—基站控制器；PCF—分组控制功能；PDSN—分组数据服务器；SDU—业务数据单元；MSC／V LR—移动交换中心／访问寄存器

图7－12　CDM A2000－1X系统结构

BTS在小区建立无线覆盖区，用于与移动台通信，移动台可以是IS－95或CDM A2000－1X制式手机；BSC可对多个BTS进行控制；Abis接口用于BTS和BSC之间连接；A1接口用于传输MSC与BSC之间的信令信息；A2接口用于传输MSC与BSC之间的话音信息；A3接口用于传输BSC与SDU之间的用户话务（包括语音和数据）和信令；A7接口用于传输BSC之间的信令，支持BSC之间的软切换。以上节点与接口与IS－95系统需求相同。

由图7－12可见，与IS－95相比，核心网中的PCF和PDSN是两个新增模块，通过支持移动IP协议的A10、A11接口互联，可以支持分组数据业务传输。而以MSC／V LR为核心的网络部份，支持话音和增强的电路交换型数据业务，与IS－95一样，MSC／VLR与H LR／AC之间的接口基于A NSI－41协议。

2．主要功能实体

（1）Packet　Data　Serving　Node（PDSN）

PDSN在CDM A2000 PS域中担任“核心”角色，它相当于WCDM A网络中SGSN与GGSN的综合体。PDSN通过R－P接口与PDF相连，通过P－P接口与其他PDSN相连，另外通过Pi接口与外部网络（IP　Network）相连。PDSN完成在一个PDSN服务区域内所有移动用户的数据包交换、会话通道建立和信令控制，并提供相应的计费信息。

（2）Packet Control Function（PCF）

PCF通过使用开放的A8／A9接口与BSC进行连接。通常在商用产品中，PCF作为BSC的一部分利用私有接口来实现。PCF保持无线网络和MS之间的可到达性状态。当分组要到达一个处于不可达状态的MS时，PCF将分组数据进行缓存并且请求无线网络来寻呼MS。它也收集记账信息并且将此信息发送到PDSN。PCF与BSC和PDSN进行交互来执行切换。

（3）A A A－Server

A A A－Server提供用户的认证、鉴权和计费的A A A功能。

（4）Home　Agent（H A）

H A完成下列任务：

①支持移动IP，当移动IP用户从一个分组区移动到另外一个分组区时对其进行位置跟踪。在跟踪移动用户时，H A要保证数据包能到达移动用户。

②维护用户注册信息，记录并维护移动节点当前位置信息。

③与移动节点访问网络中PDSN（F A）建立IP隧道，将数据流送到该PDSN，再通过PPP链路将数据流送到MS。

④可扩展建立、维护和终止与PDSN／FA之间的安全通信。

⑤利用A A A服务器完成鉴权后，为移动IP用户分配归属网络的IP地址。

（5）Foreign　Agent（FA）

作为移动用户的默认网关，与PDSN实体合一。

3．主要接口

CDM A2000－1X新增以下接口。

A8接口：传输BS和PCF之间的用户业务。

A9接口：传输BS和PCF之间的信令信息。

A10接口：传输PCF和PDSN之间的用户业务。

A11接口：传输PCF和PDSN之间的信令信息。

A10／A11接口是无线接入网和分组核心网之间的开放接口。

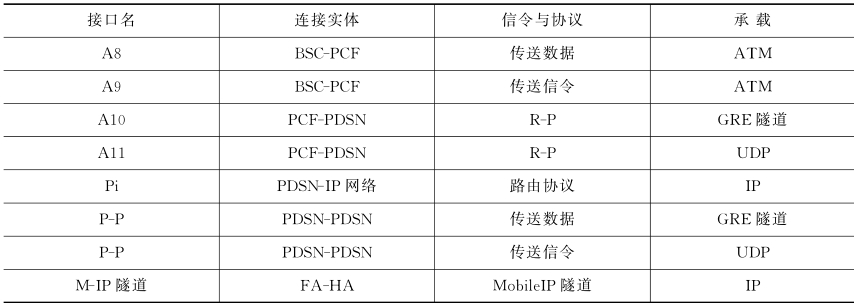

表7－4　CDMA2000－1X核心网PS域的接口

从表7－4可以看出，CDM A2000－1X核心网PS域分为用户平面和控制平面两个层面，其中信令采用UDP协议包传送，用户数据则采用GRE隧道方式。
