1.7.1.5 6.1.5 5 0 0mW基站的安装

6.1.5 5 0 0mW基站的安装

1.基站连接线

(1) CSC与CS-M的接线

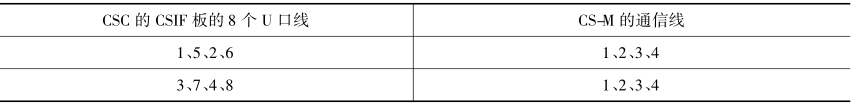

CSC的CS-IF板有4对线与CS-M连接,如果组控有8对连接,连接线序如表6-1所示。

表6-1 CSC与CS-M的连接线序


CSC中CSIF板的8个U口线的1~4都可以设为走含D信令的U接口,但一般选1和3走含D信令的U口,从表6-1可看到在CS中始终为第一对线。

(2) CSC与CSS3的接线

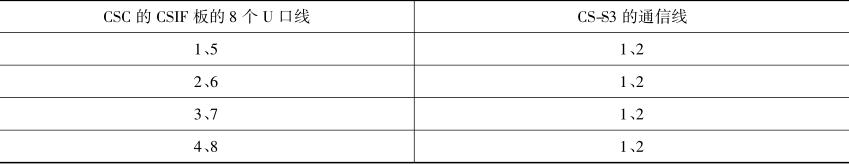

CSC的CS-IF板有2对线与CSS3连接,如果组控有4对连接,连接线序如表6-2所示。

表6-2 CSC与CSS3的连接线序


CSC中CSIF板的8个U口线的1~4都可以设为走含D信令的U接口,分别为4个CS-S3传信令,而从表6-2可看到,在CS中始终是用第一对线传信令,但如果基站组控,则CSC中用1或3传信令。

(3)延伸CSC-CS之间传输距离的设备

其设备有两种:CSM-CS线路复用器和CSR-CS线路再生器。

2.CS基站接线图

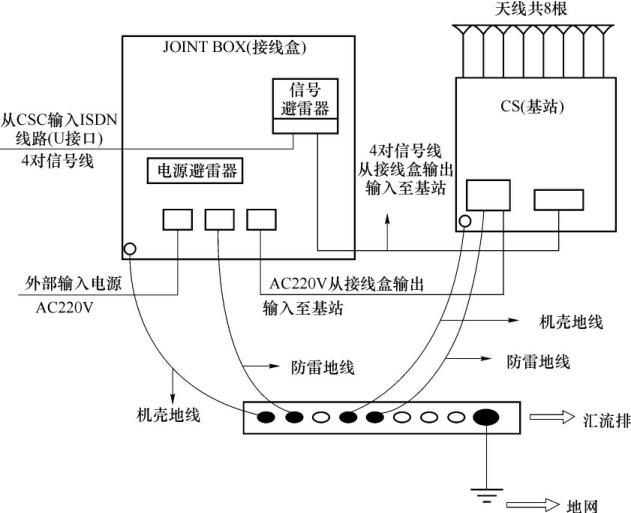

CS基站外部连接如图6-4所示,直观反映了基站和接线盒之间的连接情况。


图6-4 CS基站外部连接图

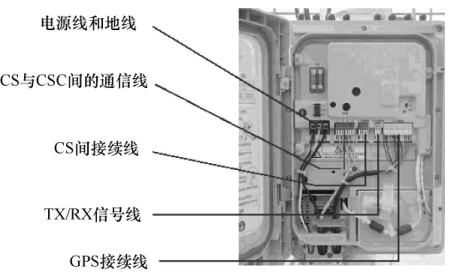

CS基站内部连接如6-5所示,包括了电源线、地线、CS与CSC间的通信线、用于组控的CS间接续线、连接天线的TX/RX信号线、用于接收基站间同步信号的GPS天线接续线。


图6-5 CS基站内部连接图

3.基站安装示意图

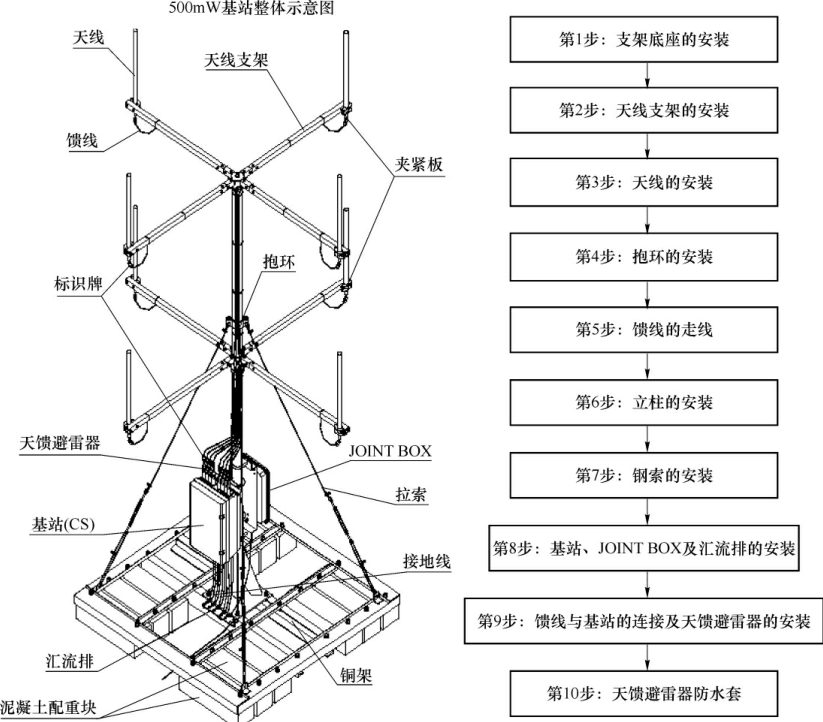

500mW基站的安装示意如图6-6所示。


图6-6 500mW基站的安装示意图

基站布设主要考虑3个方面:无线电波均匀覆盖,尽量减少对其他服务区的干扰,不要让基站天线相互可视;基站覆盖区之间有合理的重叠,重叠过大会频繁切换,重叠过小则无法切换;根据话务量选择合理组控。

基站安装步骤如下。

(1)第1步:支架底座的安装(底座支架及支撑架的安装)

要求安装位置水平(因为上1的天线必须面向主要覆盖区,并且视野开阔,所以在摆放底座时应考虑这一因素)。将混凝土配重块放在平地,调整它们的位置,底座支架安装孔对准配重块的预埋螺栓。如地面不水平,需做水平处理。对准安装孔后用螺栓、螺母固定,先不要拧紧(注意:在所有紧固件安装时,在螺栓侧必须加平垫,在螺母侧加平垫和弹垫)。同时用水平仪测量底座是否水平,如发现不水平就应该设法调整、垫平。

(2)第2步:天线支架的安装

需要在2个托架上共安装8个天线支架,上、下两层的天线支架应一一对应,无交错,且平行。

(3)第3步:天线的安装

500 mW基站使用的是一体化天线。在安装天线之前,首先应完成两件事:第一,在馈线上挂上标识牌;第二,明确天线序号。上下两层天线的馈线长度不同,上层天线馈线较长,下层较短,每根馈线的两端必须挂相同序号的标识牌。清楚了天线序号安排后,按序号把相应的天线安装到天线支架上。调节天线的左右方向,使之垂直于水平面,然后用螺母旋紧。所有的天线安装完后,再目测是否所有天线都笔直向上,如有倾斜,就需要逐一调整。

(4)第4步:抱环的安装

在立柱上安装抱环,两个抱环面对面通过立柱背面定位孔用螺栓固定,并装上钢索。上、下立柱对接后再调整抱环的左右位置。

(5)第5步:馈线的走线

馈线在天线底部打一个半径大于10 cm的半圆的圈,然后用扎带用力扎紧,保证牢固。馈线沿天线支架至立柱,在天线支架上的3根扎带的间距在30 cm左右。在上层托架的拐弯处,馈线从左到右按上1、上3、上2、上4的顺序沿立柱直下。调整抱环的位置,目测使抱环与下立柱底部的筋板方向一致。上、下两层天线的馈线在下层托架的拐弯处汇集在一起,从左到右的整理顺序依次为上1、下2、上3、下4、下1、上2、下3、上4。

(6)第6步:立柱的安装

把立柱移到底座中心(底座槽钢上)的4个安装孔位置(注意上1天线的方向),用螺栓、螺母固定。

(7)第7步:钢索的安装

在底座的4个顶角方向用钢索连接,钢索两头分别连接立柱上的抱环和底座上的拉孔。调节索具的螺旋扣,并拉紧钢索。适度拉钢索,使4根松紧一致。

(8)第8步:基站、JOINT BOX及汇流排的安装

在立柱上标明的位置用U型螺栓和螺母面对面地固定基站安装板和JOINT BOX安装板(基站安装板应与汇流排安装在同一侧)。将基站背部的4个突出脚挂在基站固定板两侧的2个凹槽中。将汇流排通过角铁安装到底座槽钢的外侧(与基站安装在同一侧),用两颗螺栓拧紧。

(9)第9步:馈线与基站的连接及天馈避雷器的安装

在基站的天线连接器上安装天馈避雷器,将黑色防水套管套入馈线中并连接到避雷器上,地线从防水帽下部穿出,然后经过基站背部凹槽“就近、就直”引到接地排(注意:对照馈线上标识牌序号和基站上的序号,使之一一对应)。

(10)第10步:天馈避雷器防水套管的安装

将防水套管往下拉并覆盖住馈线连接头、天馈避雷器及其接地引下线和天线连接器。在馈线和防水帽边缘连接处,用3 m防水绝缘胶带由下往上用力绕几圈,完全覆盖连接处。

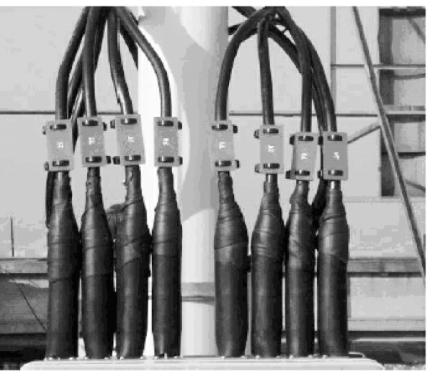

整理基站上方多余馈线,使其排列整齐(注意标志牌顺序)紧挨立柱,不能重叠交叉。用室外型扎带扎紧(多余馈线应缠绕成直径大于20 cm的圈)。馈线在基站上方的走线如图6-7所示。


图6-7馈线在基站上方的走线示意图

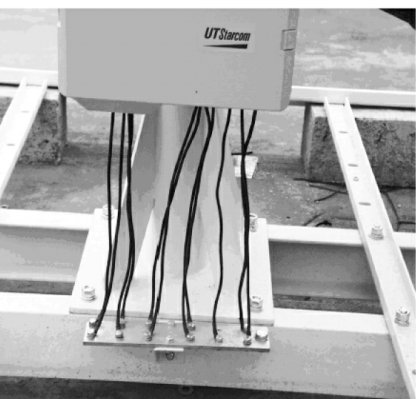

天馈避雷器的8根接地引下线(通过基站背面的凹槽)、基站内部接地引下线、JOINT BOX内部接地引下线和JOINT BOX外壳接地引下线“就近、就直”地接至汇流排。如图6-8所示。


图6-8接地引下线示意图
